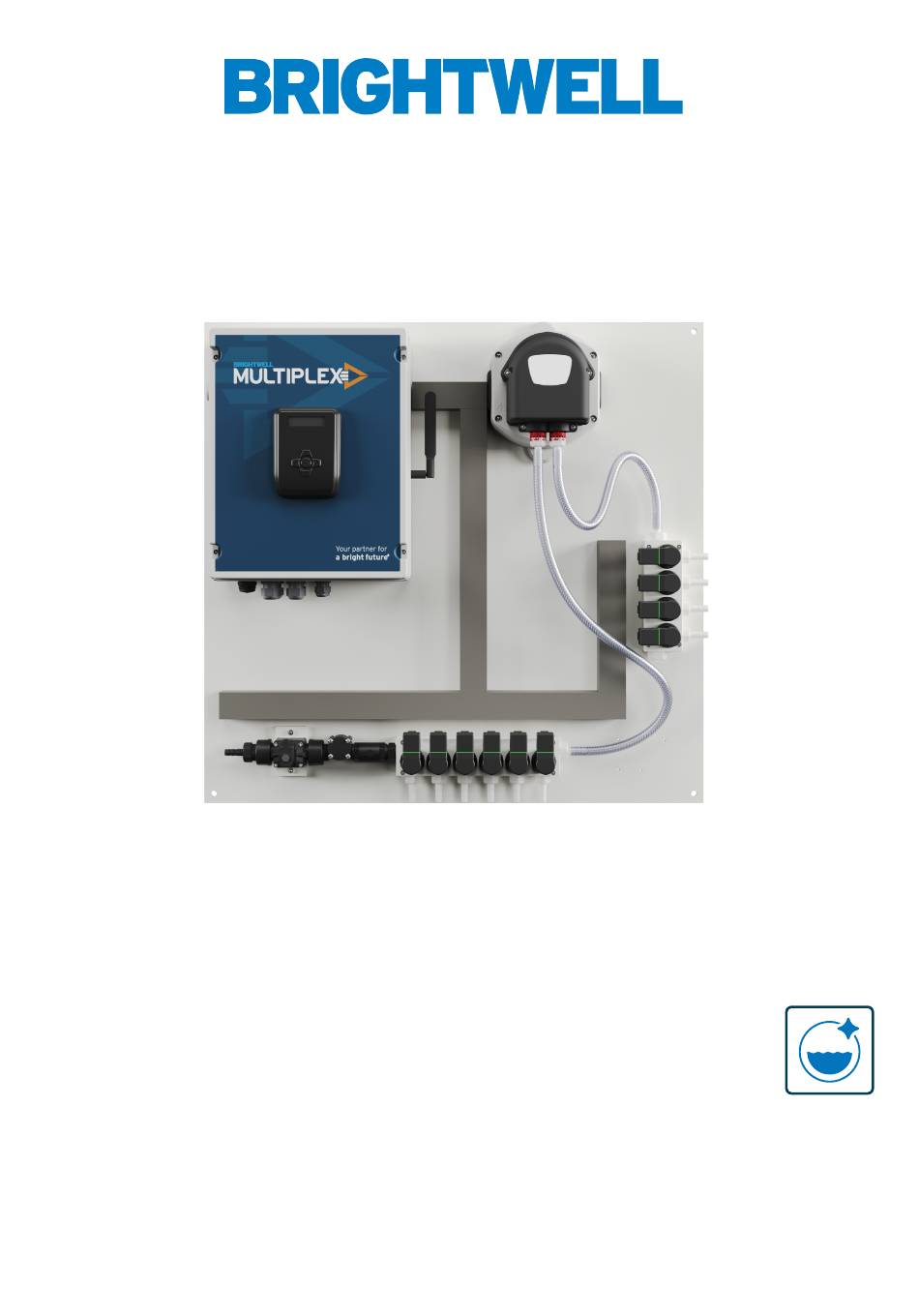

- Seite 1 MULTIPLEX 1 DOSIERSYSTEM FÜR INDUSTRIELLE WÄSCHEREIEN (ELEKTRISCH) INSTALLATION - EINRICHTUNG - WARTUNG Revision 1.8 03/2025 B1074DE...
- Seite 2 CONTENTS ALLGEMEINE INFORMATIONEN TECHNISCHE INFORMATIONEN HAUPTGERÄT INSTALLATION UND ANSCHLÜSSE MONTAGE IHRER MULTIPLEX-EINHEIT CHEMISCHE VERBINDUNG ANSCHLUSS AN DEN BOOSTER-TANK (OPTIONAL) STROMLAUFPLAN VERDRAHTUNG DER STROMVERSORGUNG FÜR DIE MULTIPLEXEINHEIT LEITERPLATTENANSCHLÜSSE FÜR IHR STELLWERK LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN COMMS-VERKABELUNG STELLWERK ELEKTRISCHE VERKABELUNG SAUGLANZEN VERBINDEN IHRES GERÄTS MIT DEM INTERNET ELEKTRISCHER ANSCHLUSS AN EXTERNEN ALARM ELEKTRISCHER ANSCHLUSS NOT-AUS...
- Seite 3 ALLGEMEINE INFORMATIONEN ALLGEMEINE INFORMATIONEN INFORMATIONEN ZUR SICHERHEIT Tragen Sie bei der Installation unserer Geräte und beim Umgang mit Chemikalien Schutzkleidung, Handschuhe und Schutzbrille. Beachten Sie die Sicherheitshinweise des Chemikalienherstellers. Fahren Sie das Gerät bei Wartungsarbeiten nach Möglichkeit herunter. Achten Sie auf mögliche chemische Rückstände, die auf den verschiedenen Komponenten des Geräts verbleiben können.
- Seite 4 MULTIPLEX Multiplex ist Teil des Brightwell-Angebots für die Dosierung chemischer Produkte in industriellen Wäschereien und kann jede Wäscherei mit maximal 5 Waschmaschinen (je nach Ausstattung) versorgen . Multiplex ist eine Einzelpumpeneinheit mit einer elektrischen Membranpumpe und ist für maximal 6 Produkte ausgelegt. Es ist möglich, die Kapazitäten zu erweitern, indem man zusätzliche Paneele mit Pumpe und Ansaugung hinzufügt, um mehr Produkte...
- Seite 5 TECHNISCHE INFORMATIONEN TECHNISCHE INFORMATIONEN EINHEIT MULTIPLEX 1 EINGEBAUTER VERTEILER (HAUPTEINHEIT) ZUBEHÖR MULTIPLEX STELLWERK MULTIPLEX ERWEITERUNGSKANAL (ELEKTRISCH) Revision 1.8 03/2025 B1074DE...
- Seite 6 TECHNISCHE INFORMATIONEN TECHNISCHE INFORMATIONEN ZUBEHÖR MULTIPLEX ERWEITERUNGSKANAL (PNEUMATIK) MULTIPLEX SAUGSTANGE *Brightwell empfiehlt die Verwendung von Zubehör, das für die Verwendung mit Multiplex-Geräten entwickelt wurde. Bitte fragen Sie unsere Vertriebsabteilung nach weiteren Einzelheiten zu diesen Produkten. Revision 1.8 03/2025 B1074DE...
- Seite 7 HAUPTGERÄT HAUPTGERÄT Die Multiplex-Haupteinheit besteht aus einem Steuerschrank, einer Batterie von Magnetventilen für den Wasserdurchfluss und die Produktabsaugung, einer Membranpumpe und einem Durchflussbestätigungssensor und einen Wasserdruckregler. Bildschirm für Warnungen Membrane/Pneumatikpumpe Schaltschrank Auslass Interner Verteiler Elektrische Magnetventile (Produkt) Einlässe (Chemikalien) Wasserdruckregler VERTEILER INTEGRIERT Dies ist das Element, das den "Dosierkanal"...
- Seite 8 INSTALLATION UND ANSCHLÜSSE INSTALLATION UND ANSCHLÜSSE EINFÜHRUNG Dieses Bild zeigt die "Standard"-Einrichtung einer Multiplex-Einheit mit einem Kanal (Ihre Einrichtung kann je nach Modell variieren). Unter "Kanal" ist eine Gruppe von Produkten zu verstehen, die in denselben Verteiler eingespritzt und zu einem Verteiler (Waschmaschinen) oder einer Einspritzung (Tunnel) geleitet werden.
- Seite 9 Vermeiden Sie die Verwendung von Elementen aus bestehenden Installationen für neue Verkabelungen. Wir empfehlen die Verwendung der von Brightwell zur Verfügung gestellten Materialkits; wenden Sie sich an unsere Vertriebsabteilung. Unabhängig davon müssen alle verwendeten Materialien den in diesem Handbuch beschriebenen Spezifikationen entsprechen.
- Seite 10 MONTAGE IHRER MULTIPLEX-EINHEIT MONTAGE IHRER MULTIPLEX-EINHEIT SCHRITT 1 Nehmen Sie Ihr Multiplex-Gerät und stellen Sie es auf die Oberfläche, an der Sie es montieren möchten. Bitte beachten Sie: Dieses Gerät ist schwer und erfordert zwei Personen zum sicheren Anheben und Halten.
- Seite 11 MONTAGE IHRER MULTIPLEX-EINHEIT MONTAGE IHRER MULTIPLEX-EINHEIT 40mm 6 mm SCHRITT 4 Verwenden Sie einen 6-mm-Bohrer, um für jede Markierung ein 40-mm-Loch zu bohren. SCHRITT 5 Setzen Sie die Dübel in die von Ihnen geschaffenen Löcher und schlagen Sie sie mit einem Hammer oder einem ähnlichen Gerät bündig ein.
- Seite 12 CHEMISCHE VERBINDUNG CHEMISCHE VERBINDUNG EINHEIT - VERTEILER - WASCHMASCHINENANSCHLÜSSE INTERNER VERTEILER Für den Anschluss von Geräten, Verteiler und Unterlegscheiben verwenden Sie geflochtenes PVC-Rohr 10x16 und Edelstahlschellen. Stellen Sie eine sichere und fachgerechte Verbindung zwischen Ihrer Wasserversorgung und dem vorgesehenen Einlassstutzen her. Bringen Sie die erforderlichen Chemikalien mit Präzision und Sorgfalt an den vorgesehenen elektrischen Magnetventilen an, um eine optimale Funktion zu gewährleisten.
- Seite 13 CHEMISCHE VERBINDUNG CHEMISCHE VERBINDUNG WASSERANSCHLUSS Schließen Sie die Wasserversorgung an den Wasseranschluss an, der hier am Gerät zu sehen ist. Verwenden Sie ein geflochtenes PVC-Rohr 10x16 und eine Schelle aus rostfreiem Stahl. Bitte beachten Sie, dass das Gerät einen Durchfluss von min. 2l/min und max.
- Seite 14 Druckbereich von 1,5 bar (min.) - 3 bar (max.) benötigt. Ein Zusatztank wird immer dann empfohlen, wenn keine gleichmäßige Versorgung vorhanden ist. Verwenden Sie an allen Wasseranschlüssen Kabelbinder oder Schlauchschellen, um Kabel zu vermeiden. Bitte beachten Sie: Wenn Sie keinen Booster-Tank verwenden, können die Leistungswerte von Brightwell nicht garantiert werden. Nein.
- Seite 15 STROMLAUFPLAN STROMLAUFPLAN Description BODEN/ERDE LIVE NEUTRAL Description SAUGLANZE 1 SAUGLANZE 2 SAUGLANZE 3 SAUGLANZE 4 SAUGLANZE 5 SAUGLANZE 6 SAUGLANZE 7 SAUGLANZE 8 Description EXTERNAL ALARM 24V+ EXTERNAL ALARM 0V- Revision 1.8 03/2025 B1074DE...
- Seite 16 VERDRAHTUNG DER STROMVERSORGUNG FÜR DIE MULTIPLEXEINHEIT VERDRAHTUNG DER STROMVERSORGUNG FÜR DIE MULTIPLEXEINHEIT Für die Stromversorgung des Geräts müssen Sie 3x1'5mm2 Kabel verwenden. Führen Sie das Kabel durch den Kanal unten links und verwenden Sie eine der Kabelverschraubungen, um es sicher in den Schaltschrank einzuführen. Schließen Sie es an die mit X1 gekennzeichneten Klemmen links unten an den Anschlüssen an.
- Seite 17 LEITERPLATTENANSCHLÜSSE FÜR IHR STELLWERK LEITERPLATTENANSCHLÜSSE FÜR IHR STELLWERK Anschluss Beschreibung COMMS IN COMMS OUT MASCHINENPAUSE GEMEINSAMER NULLLEITER * SIGNAL-/TRIGGEREINGÄNGE * ISOLIERTER NULLLEITER * GEMEINSAMER ODER ISOLIERTER DIP-SCHALTER WAHLSCHALTER FORMELWAHLSCHALTER MASCHINENNUMMER DREHWÄHLER *Bitte drehen Sie den Drehregler auf die Maschinennummer in der Einrichtung. IE. Nummer 1 = Maschine 1 Nummer 2 = Maschine 2 * Für die Verbindung zwischen dem Stellwerk und der Waschmaschine müssen Sie ein Kabel mit der richtigen Anzahl von...
- Seite 18 LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN COMMS IN COMMS OUT VENTILAUSGÄNGE (Von der Hauptdosiereinheit zum (Zum nächsten Stellwerk in der Kette) (24 VDC) Stellwerk) Nein. Beschreibung Nein. Beschreibung Nein. Beschreibung 24 V + 24 V + 24 V + 24 V - 24 V -...
- Seite 19 LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN ISOLIERTE NEUTRALE EINGÄNGE * FORMELAUSWAHL-EINGANG (Neutraleingänge für isolierte Signale) (Formel Select Input) (24 - 240 VDC) Nein. Beschreibung ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 1 Nein. Beschreibung ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 2 ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 3 24 V + ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 4 24 V -...
- Seite 20 LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN KONFIGURATION UND EINRICHTUNG DER DIP-SCHALTER Zur Konfiguration der Neutralleiteranschlüsse verwenden Sie die Dip-Schalter über den Signaleingängen. Stellen Sie den Dip- Schalter je nach Bedarf entweder auf die Position COMMON oder ISOLATED. Um ein Triggersignal zu isolieren, stellen Sie den Dip-Schalter auf die Position TOP.
- Seite 21 COMMS-VERKABELUNG STELLWERK COMMS-VERKABELUNG STELLWERK Um die externe Kommunikationsbox an das Gerät anzuschließen, verbinden Sie den Anschluss X2 an der Hauptmaschine mit dem Anschluss X1 an der Kommunikationsbox. Nein. Beschreibung Nein. Beschreibung 24 V + 24 V + 24 V - 24 V - COMMS A COMMS A...
- Seite 22 ELEKTRISCHE VERKABELUNG SAUGLANZEN ELEKTRISCHE VERKABELUNG SAUGLANZEN Um die externen Sauglanzen an die Maschine anzuschließen, verwenden Sie die Eingänge I10 bis I17, wie oben angegeben. Anschlussnummer Stabnummer ANSAUGSSTANGE 1 SUCKTIONSSTANGE 2 SUCKTIONSSTANGE 3 SUCKTIONSSTANGE 4 SUCKTIONSSTANGE 5 SUCKTIONSSTANGE 6 Revision 1.8 03/2025 B1074DE...
- Seite 23 VERBINDEN IHRES GERÄTS MIT DEM INTERNET VERBINDEN IHRES GERÄTS MIT DEM INTERNET Um Ihr Gerät mit dem Internet zu verbinden, schließen Sie einfach ein Ethernet-Kabel über den Anschluss an der Unterseite der Hauptbox an einen beliebigen Router an. Revision 1.8 03/2025 B1074DE...
- Seite 24 ELEKTRISCHER ANSCHLUSS AN EXTERNEN ALARM ELEKTRISCHER ANSCHLUSS AN EXTERNEN ALARM Um einen externen Alarm oder eine Warnleuchte an das System anzuschließen, verwenden Sie den Steckplatz X6 wie oben abgebildet. Anschlussnummer Stabnummer EXTERNER ALARM 24VDC (+) *Der Alarm muss 24 VDC betragen Revision 1.8 03/2025 B1074DE...
- Seite 25 ELEKTRISCHER ANSCHLUSS NOT-AUS ELEKTRISCHER ANSCHLUSS NOT-AUS Um einen Notausschalter an Ihr Gerät anzuschließen, können Sie die oben gezeigten Steckplätze EXT1 und EXT2 verwenden. Anschlussnummer Nummer der Abschaltung EXT1 EXTERNE NOTABSCHALTUNG 1 EXT2 EXTERNE NOTABSCHALTUNG 2 WENN KEIN NOTAUSSCHALTER ANGESCHLOSSEN IST, LASSEN SIE DIE JUMPER EXT1-EXT12 ANGESCHLOSSEN. Revision 1.8 03/2025 B1074DE...
- Seite 26 MASCHINENSTATUS UND GERÄTEINFORMATIONEN MASCHINENSTATUS UND GERÄTEINFORMATIONEN Auf dem Bildschirm Ihres Multiplex 1-Gerätes können Sie den Status der Waschmaschinen in Echtzeit verfolgen und sich mögliche Probleme anzeigen lassen, die aufgetreten sind. Auf dem Hauptbildschirm können Sie Von hier aus können Sie sich durch die das Modell und die Versionsnummer der angeschlossenen Geräte bewegen, um...
- Seite 27 INFORMATIONEN ZUR WARNUNG INFORMATIONEN ZUR WARNUNG Alert-Bildschirm Beschreibung Weist auf einen kritischen Notfall hin, der sofortige Aufmerksamkeit erfordert. NOTFALLALARM Beispiele hierfür sind "LUFTDRUCK VERSAGT!" oder "NOTAUSSCHALTER VERRIEGELT!". Zeigt an, dass das Gerät die Dichtheitsprüfung nicht bestanden hat und LECKTEST-ALARM inspiziert werden sollte. Zeigt ein Problem während des Wassertests an und identifiziert den WASSERTEST-ALARM spezifischen Kanal (z.
- Seite 28 AUSWECHSELN EINES VENTILS AN IHREM MULTIPLEX-SYSTEM AUSWECHSELN EINES VENTILS AN IHREM MULTIPLEX-SYSTEM SCHRITT 1 Suchen Sie das Ventil, das Sie ersetzen möchten, an der Unterseite des Geräts. SCHRITT 2 Verwenden Sie eine verstellbare Zange (oder ein ähnli- ches Werkzeug), um das Ventil zu lösen. SCHRITT 3 Verwenden Sie einen Schraubendreher, um den Stecker auf der Oberseite des Ventils zu lösen.
- Seite 29 AUSWECHSELN EINES VENTILS AN IHREM MULTIPLEX-SYSTEM AUSWECHSELN EINES VENTILS AN IHREM MULTIPLEX-SYSTEM SCHRITT 5 Nachdem das Ventil entfernt wurde, können Sie es auf Rückstände überprüfen, die sich von den Chemikalien gebildet haben könnten. Sie können diese leicht mit einem Kabelbinder oder etwas Ähnlichem entfernen. SCHRITT 6 Verwenden Sie einen Schraubendreher, um den An- schluss oben am Ventil wieder anzuschließen.
- Seite 30 WARTUNG WARTUNG BEI JEDEM WARTUNGSBESUCH Sichtprüfung: Prüfen Sie alle Anschlüsse auf undichte Stellen oder Produktrückstände. Alarme: Greifen Sie über den Webserver auf die Liste der Alarme zu. Wenn ein bestimmter Alarm an einem oder mehreren Tagen auftritt, sollten Sie ihn vorrangig behandeln. ALLE 6 MONATE Sichtprüfung: Suchen Sie nach undichten Stellen oder Produktrückständen an den Anschlüssen.
