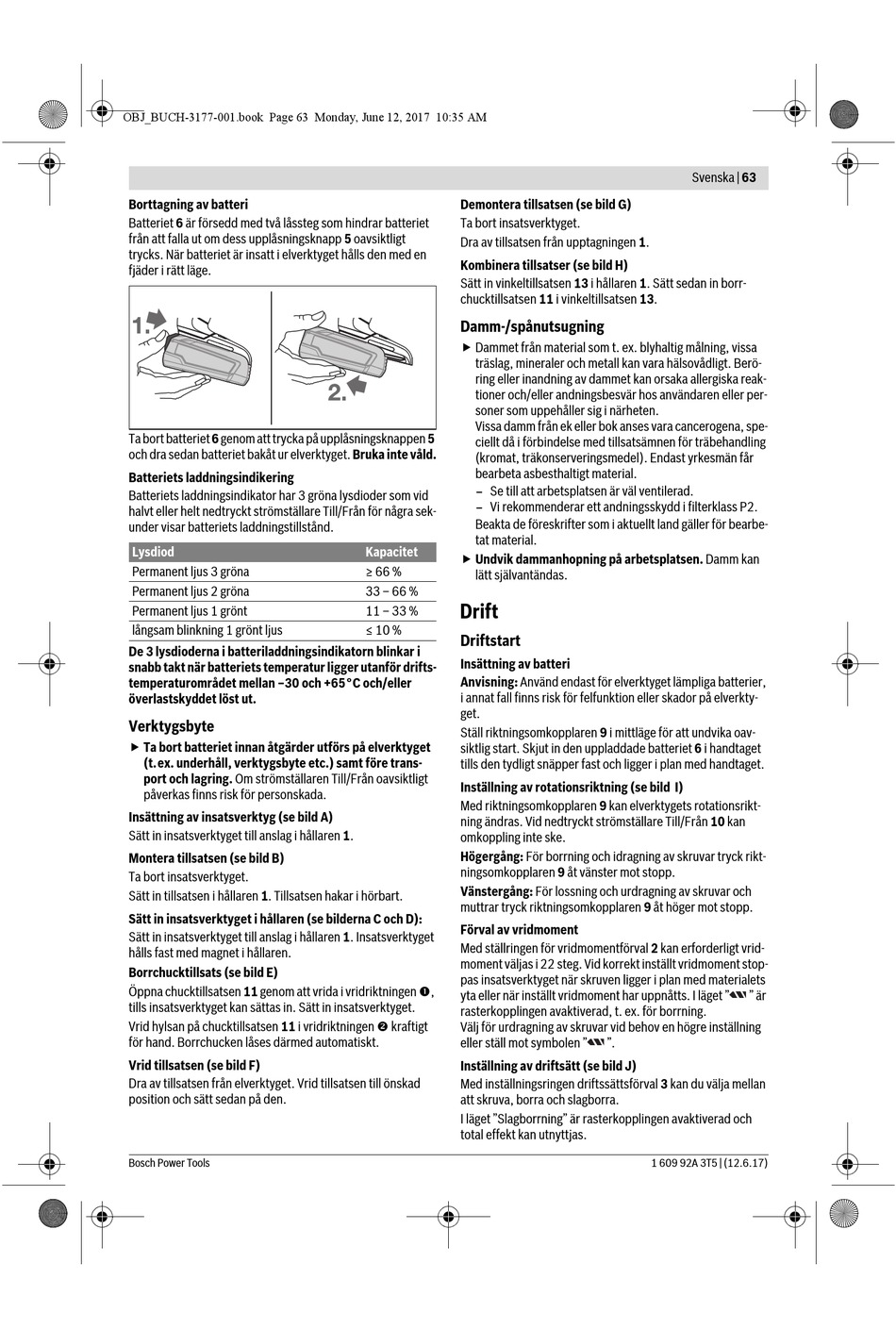

Borttagning av batteri
Batteriet 6 är försedd med två låssteg som hindrar batteriet
från att falla ut om dess upplåsningsknapp 5 oavsiktligt
trycks. När batteriet är insatt i elverktyget hålls den med en
fjäder i rätt läge.
Ta bort batteriet 6 genom att trycka på upplåsningsknappen 5
och dra sedan batteriet bakåt ur elverktyget. Bruka inte våld.
Batteriets laddningsindikering
Batteriets laddningsindikator har 3 gröna lysdioder som vid
halvt eller helt nedtryckt strömställare Till/Från för några sek-
under visar batteriets laddningstillstånd.
Lysdiod
Permanent ljus 3 gröna
Permanent ljus 2 gröna
Permanent ljus 1 grönt
långsam blinkning 1 grönt ljus
De 3 lysdioderna i batteriladdningsindikatorn blinkar i
snabb takt när batteriets temperatur ligger utanför drifts-
temperaturområdet mellan –30 och +65°C och/eller
överlastskyddet löst ut.
Verktygsbyte
 Ta bort batteriet innan åtgärder utförs på elverktyget
(t.ex. underhåll, verktygsbyte etc.) samt före trans-
port och lagring. Om strömställaren Till/Från oavsiktligt
påverkas finns risk för personskada.
Insättning av insatsverktyg (se bild A)
Sätt in insatsverktyget till anslag i hållaren 1.
Montera tillsatsen (se bild B)
Ta bort insatsverktyget.
Sätt in tillsatsen i hållaren 1. Tillsatsen hakar i hörbart.
Sätt in insatsverktyget i hållaren (se bilderna C och D):
Sätt in insatsverktyget till anslag i hållaren 1. Insatsverktyget
hålls fast med magnet i hållaren.
Borrchucktillsats (se bild E)
Öppna chucktillsatsen 11 genom att vrida i vridriktningen ,
tills insatsverktyget kan sättas in. Sätt in insatsverktyget.
Vrid hylsan på chucktillsatsen 11 i vridriktningen  kraftigt
för hand. Borrchucken låses därmed automatiskt.
Vrid tillsatsen (se bild F)
Dra av tillsatsen från elverktyget. Vrid tillsatsen till önskad
position och sätt sedan på den.
Bosch Power Tools
Demontera tillsatsen (se bild G)
Ta bort insatsverktyget.
Dra av tillsatsen från upptagningen 1.
Kombinera tillsatser (se bild H)
Sätt in vinkeltillsatsen 13 i hållaren 1. Sätt sedan in borr-
chucktillsatsen 11 i vinkeltillsatsen 13.
Damm-/spånutsugning
 Dammet från material som t. ex. blyhaltig målning, vissa
träslag, mineraler och metall kan vara hälsovådligt. Berö-
ring eller inandning av dammet kan orsaka allergiska reak-
tioner och/eller andningsbesvär hos användaren eller per-
soner som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, spe-
ciellt då i förbindelse med tillsatsämnen för träbehandling
(kromat, träkonserveringsmedel). Endast yrkesmän får
bearbeta asbesthaltigt material.
– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbe-
tat material.
Kapacitet
 Undvik dammanhopning på arbetsplatsen. Damm kan
≥ 66 %
lätt självantändas.
33 – 66 %
Drift
11 – 33 %
≤ 10 %
Driftstart
Insättning av batteri
Anvisning: Använd endast för elverktyget lämpliga batterier,
i annat fall finns risk för felfunktion eller skador på elverkty-
get.
Ställ riktningsomkopplaren 9 i mittläge för att undvika oav-
siktlig start. Skjut in den uppladdade batteriet 6 i handtaget
tills den tydligt snäpper fast och ligger i plan med handtaget.
Inställning av rotationsriktning (se bild I)
Med riktningsomkopplaren 9 kan elverktygets rotationsrikt-
ning ändras. Vid nedtryckt strömställare Till/Från 10 kan
omkoppling inte ske.
Högergång: För borrning och idragning av skruvar tryck rikt-
ningsomkopplaren 9 åt vänster mot stopp.
Vänstergång: För lossning och urdragning av skruvar och
muttrar tryck riktningsomkopplaren 9 åt höger mot stopp.
Förval av vridmoment
Med ställringen för vridmomentförval 2 kan erforderligt vrid-
moment väljas i 22 steg. Vid korrekt inställt vridmoment stop-
pas insatsverktyget när skruven ligger i plan med materialets
yta eller när inställt vridmoment har uppnåtts. I läget "
rasterkopplingen avaktiverad, t. ex. för borrning.
Välj för urdragning av skruvar vid behov en högre inställning
eller ställ mot symbolen "
Inställning av driftsätt (se bild J)
Med inställningsringen driftssättsförval 3 kan du välja mellan
att skruva, borra och slagborra.
I läget "Slagborrning" är rasterkopplingen avaktiverad och
total effekt kan utnyttjas.
