Inhaltszusammenfassung für Metrohm Solvent Pump

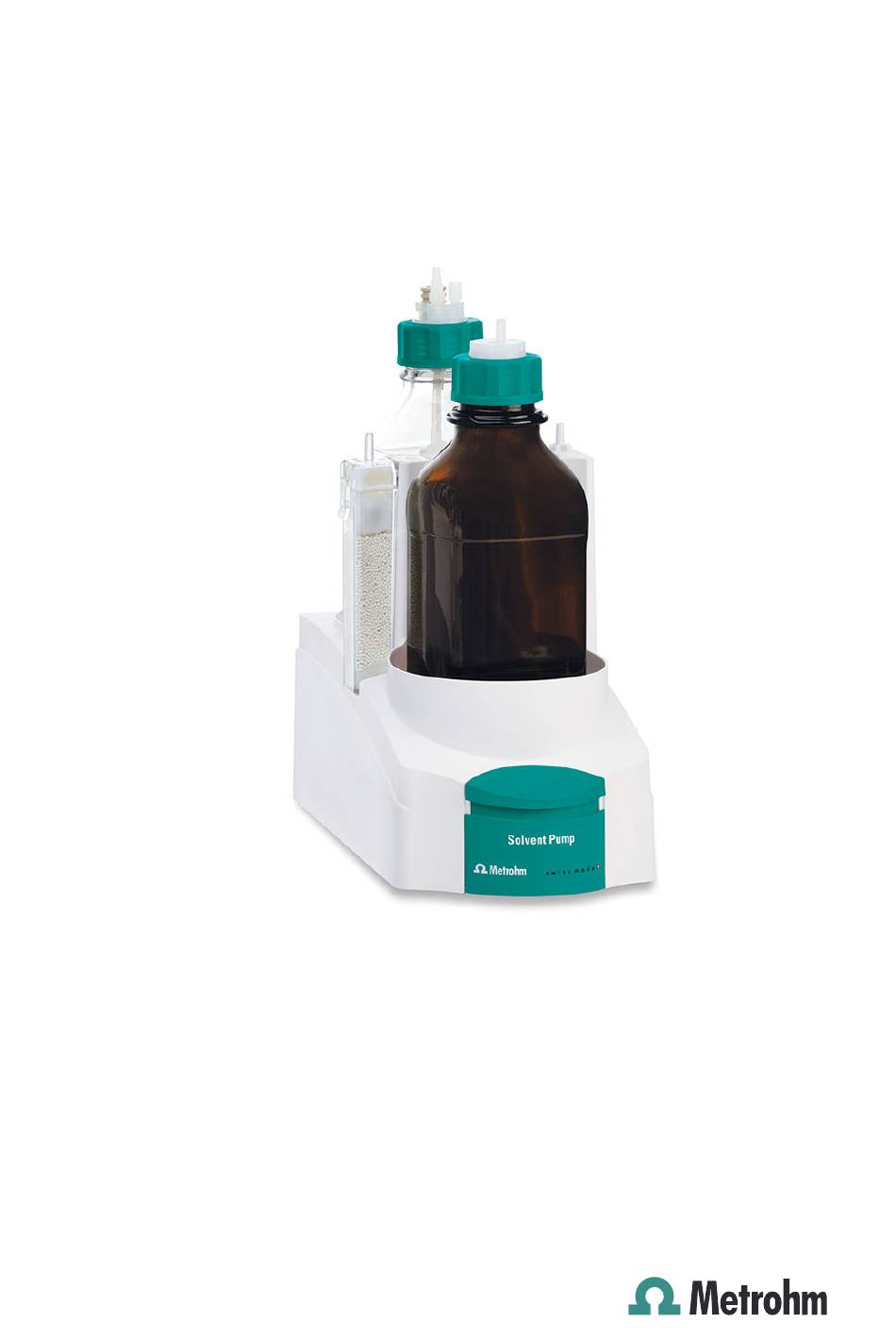

- Seite 1 Solvent Pump Produkthandbuch 8.1029.8003DE / v3 / 2024-12-02...
- Seite 3 Metrohm AG Ionenstrasse CH-9100 Herisau Schweiz +41 71 353 85 85 info@metrohm.com www.metrohm.com Solvent Pump Produkthandbuch 8.1029.8003DE / v3 / 2024-12-02...
- Seite 4 Veränderungen am Produkt (z. B. Umbauten oder Anbauten) schliessen jegliche Haftung des Herstellers für daraus resultierende Schäden und deren Folgen aus. Anleitungen und Hinweise in der Produktdokumenta- tion der Metrohm sind strikt zu befolgen. Andernfalls ist die Haftung von Metrohm ausgeschlossen.
- Seite 5 Adsorberkartusche – Funktion ..........12 Bedienelemente ..............13 4 Lieferung und Verpackung Lieferung ................14 Verpackung ................. 14 5 Installation Aufstellort ................15 Netzkabel anschliessen ............15 Solvent Pump – Adsorberkartusche füllen ....... 17 Adsorberkartusche entfernen und montieren ....18 ￭￭￭￭￭￭￭￭...
- Seite 6 6 Bedienung und Betrieb Bedienung ................24 KF-Titrierzelle füllen und leeren ........24 7 Wartung Produktoberfläche reinigen ..........25 Solvent Pump – Adsorbermaterial austauschen ....27 8 Entsorgung 9 Technische Daten Umgebungsbedingungen ........... 30 Energieversorgung .............. 30 Abmessungen und Gewicht ..........31 Gehäuse ................
- Seite 7 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Überblick 1 Überblick Produktbeschreibung Die Solvent Pump ist ein Pumpenmodul. Sie wird hauptsächlich zusammen mit einem Eco KF Titrator für die volumetrische Karl-Fischer-Titration benutzt. Mit der integrierten Membranpumpe kann die austitrierte Lösung abge- saugt und neues Lösungsmittel zugefügt werden, ohne dass die Titrierzelle geöffnet werden muss.
- Seite 8 Auf den folgenden Seiten sind weitere Informationen zum Produkt verfüg- bar: Metrohm-Website https://www.metrohm.com – Dokumente als PDF, ￭ Übersicht über Produktfamilie, Informationen zu Applikationen und Angabe des Zubehörs. Metrohm Knowledge Base https://guide.metrohm.com – Thematisch ￭ gefilterte Einzelinhalte, Videoanleitungen, Informationen zur OMNIS Software. ￭￭￭￭￭￭￭￭...
- Seite 9 Zubehör ￭ mehr. – Der Lieferumfang wird angezeigt. – Für das optionale Zubehör auf [Optionale Teile] klicken. Um die Zubehörliste herunterzuladen, unter Zubehör und mehr ￭ auf [Download Zubehör PDF] klicken. Metrohm empfiehlt, die Zubehörliste als Referenz aufzubewah- ren. ￭￭￭￭￭￭￭￭...
- Seite 10 Bestimmungsgemässe Verwendung ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Sicherheit Bestimmungsgemässe Verwendung Metrohm-Produkte werden zur Analyse und Handhabung von Chemika- lien eingesetzt. Die Verwendung erfordert deshalb vom Benutzer grundlegende Kennt- nisse und Erfahrung im Umgang mit Chemikalien. Ausserdem sind Kennt- nisse in der Anwendung von Brandschutzmassnahmen notwendig, die in Laboratorien vorgeschrieben sind.
- Seite 11 Produkt nur mit montierten Abdeckungen verwenden. Falls Abdeckun- ￭ gen beschädigt sind oder fehlen, Produkt von der Energieversorgung trennen und den regionalen Metrohm-Service-Vertreter kontaktieren. Spannungsführende Bauteile (z. B. Netzteil, Netzkabel, Anschlussbuch- ￭ sen) vor Feuchtigkeit schützen. Wartungsarbeiten und Reparaturen an elektrischen Bauteilen immer ￭...
- Seite 12 Nebenreaktionen auslösen. Chemisch verunreinigte Materialien (z. B. Reinigungsmaterial) vor- ￭ schriftsmässig entsorgen. Im Fall einer Rücksendung an die Metrohm AG oder an einen regiona- ￭ len Metrohm-Vertreter wie folgt vorgehen: – Produkt oder Produktkomponente dekontaminieren. – Kennzeichnung für Gefahrstoffe entfernen.
- Seite 13 ￭ Bei Verdacht auf eingedrungene Flüssigkeit im Gerät, Gerät von der ￭ Energieversorgung trennen. Anschliessend das Gerät von einem regio- nalen Metrohm-Service-Vertreter prüfen lassen. 2.4.5 Gefahren beim Transport des Produkts Beim Transport des Produkts können chemische oder biologische Stoffe verschüttet werden. Teile des Produkts können herunterfallen und beschä- digt werden.
- Seite 14 Bedeutung von Warnzeichen ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ WARNUNG Bezeichnet eine möglicherweise drohende Gefahr. Falls sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein. VORSICHT Bezeichnet eine möglicherweise drohende Gefahr. Falls sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein.
- Seite 15 Übersicht Abbildung 2 Solvent Pump – vorne Schlauchanschluss Flaschenhalter für Reagenzflasche (Sol- Schlauchverbindung zwischen Solvent Pump vent) und Abfallflasche (Waste) Bedienelemente Flaschenhalter für Abfallflasche (Waste) Adsorberkartusche mit Schlauchanschluss für die Schlauchver- bindung zwischen Solvent Pump und Rea- genzflasche (Solvent) ￭￭￭￭￭￭￭￭...
- Seite 16 Übersicht ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Abbildung 3 Solvent Pump – hinten Belüftungsstutzen Typenschild Stutzen für Abluft Power IN Netzteil anschliessen ￭￭￭￭￭￭￭￭...
- Seite 17 Absaugspitze 6.1543.120 3.1.1 Funktion Die Solvent Pump beinhaltet eine Membranpumpe. Mit der integrierten Membranpumpe kann neues Reagenz (Solvent) in die Titrierzelle zugefügt werden, ohne dass die Titrierzelle geöffnet werden muss und der Abfall (Waste), z. B. die austitrierte Lösung, aus der Titrier- zelle abgesaugt werden.
- Seite 18 Dichtung Mit Schlaucholive für den PVC-Schlauch zur Im Kartuschendeckel eingebaut Reagenzflasche Kartuschengehäuse Mit Anschlussnippel zur Solvent Pump 3.2.1 Adsorberkartusche – Funktion Beim Pumpen von Lösungsmittel (Solvent) aus der Reagenzflasche wird die nachfliessende Luft durch die Adsorberkartusche geleitet und dabei getrocknet.
- Seite 19 Adsorberkartuschendeckel dicht verschlossen ist, ￭ dass die Watte den ganzen Adsorbergehäuseboden locker ￭ bedeckt. Bedienelemente Abbildung 6 Solvent Pump – Bedienelemente Taste Absaugen Taste Zugeben Abfall (Waste) aus der Titrierzelle absaugen Flüssigkeit (Solvent) in die Titrierzelle fördern ￭￭￭￭￭￭￭￭...
- Seite 20 Produkt auf Schäden prüfen. ￭ Falls die Lieferung unvollständig oder beschädigt ist, den regionalen ￭ Metrohm-Vertreter kontaktieren. Verpackung Produkt und Zubehör werden in einer schützenden Spezialverpackung geliefert. Diese Verpackung unbedingt aufbewahren, um einen sicheren Transport des Produkts zu gewährleisten. Falls eine Transportsicherung vorhanden ist, auch diese aufbewahren und wiederverwenden.
- Seite 21 ￭ Spannungsführende Bauteile (z. B. Netzteil, Netzkabel, Anschluss- ￭ buchsen) vor Feuchtigkeit schützen. Wartungsarbeiten und Reparaturen an elektrischen Bauteilen ￭ immer von einem regionalen Metrohm-Service-Vertreter durchfüh- ren lassen. Netzkabel anschliessen Erforderliches Zubehör: Tischnetzgerät (6.2164.010) ￭ Nur dieses Netzgerät verwenden. Andere Produkte sind nicht zugelassen.
- Seite 22 Netzkabel anschliessen ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Netzkabel: ￭ – Länge: max. 2 m – Anzahl Leiter: 3, mit Schutzerde – Leiterquerschnitt: 3 × min. 1.0 mm / 18 AWG – Kupplung: IEC 60320, Typ C13, 10 A – Netzstecker: 6.2122.XX0 (gemäss Kundenanforderung), min. 10 A Abbildung 7 Geräterückseite –...
- Seite 23 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Installation Solvent Pump – Adsorberkartusche füllen Adsorberkartusche füllen und verschliessen Erforderliches Zubehör: Molekularsieb (6.2811.000) ￭ Watte zu Adsorberrohr (6.02801.000) ￭ 1 Kartuschengehäuse befüllen Abbildung 8 Adsorberkartusche befüllen 1) Einen bodenbedeckenden Wattepfropfen locker unten in das ￭ Gehäuse einlegen. Die Watte nicht zu fest stopfen, um genügend Gasdurchfluss zu ermöglichen.
- Seite 24 Die in der Solvent Pump eingebaute Kartusche nach unten drü- ￭ cken, gleichzeitig vorsichtig nach aussen ziehen und an der Sol- vent Pump ausklicken. Die Kartusche aus der Dichtung der Solvent Pump nach oben zie- ￭ hen und entfernen. Adsorberkartusche an der Solvent Pump montieren Voraussetzung: ￭￭￭￭￭￭￭￭...
- Seite 25 (siehe "Adsorberkartusche füllen und verschliessen", Seite 17). Die Kartusche in die Dichtung der Solvent Pump platzieren, nach ￭ unten drücken, gleichzeitig nach innen kippen und an der Solvent Pump einklicken. Den PVC-Schlauch von der Reagenzflasche auf der Schlaucholive ￭...
- Seite 26 Flaschen montieren ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Flaschen montieren Abfallflasche (Waste) einrichten Abbildung 10 Abfallflasche – Übersicht Kurze PTFE-Kanüle Gewindestopfen M6 (6.1819.050) (6.1446.040) Flaschenaufsatz zu GL 45 Klarglasflasche Überlaufschutz Schlaucholive (6.1808.050) Schliffstopfen NS14/M8 1 Den Gewindestopfen in den M6-Anschluss (kleinste Öffnung) des Fla- schenaufsatzes einsetzen und festschrauben. 2 Den Überlaufschutz von unten in den M8-Anschluss (zweitkleinste Öffnung) des Flaschenaufsatzes einführen und feststecken.
- Seite 27 Installation Sicherstellen, dass der Überlaufschutz mit dem M8-Anschluss verbunden ist, von dem aus der PVC-Schlauch an die Schlauch- olive der Solvent Pump angeschlossen wird. 3 Die Schlaucholive von oben in den M8-Anschluss des Flaschenaufsat- zes einsetzen und festschrauben. 4 Den Schliffstopfen in die noch verbleibende Öffnung des Flaschen- aufsatzes einsetzen.
- Seite 28 (Solvent) aufsetzen und festschrauben. 3 Einen M8-PTFE-Schlauch von oben auf den M8-Anschluss des Siphon Breaker einsetzen und festschrauben. Flaschen an der Solvent Pump montieren und anschliessen Sicherstellen, dass die geöffnete Reagenzflasche (Solvent) und die KF-Titrierzelle möglichst kurze Zeit den Feuchtigkeitseinflüssen aus- gesetzt sind.
- Seite 29 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Installation Den anderen PVC-Schlauch zwischen dem GL-45-Flaschenaufsatz und der Solvent Pump auf den Schlauchanschluss Waste aufstecken. 4 Dosierspitze und Absaugspitze an der Titrierzelle montieren. ￭￭￭￭￭￭￭￭...
- Seite 30 Bedienung ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 6 Bedienung und Betrieb Bedienung Die Solvent Pump kann über ein Netzteil aber auch über die Eco- Geräte betrieben werden. KF-Titrierzelle füllen und leeren Reagenzflasche, Abfallflasche und KF-Titrierzelle sind vollständig montiert und mit den dazugehörigen Schläuchen verbunden, siehe (siehe "Flaschen...
- Seite 31 7 Wartung Um Funktionsstörungen zu vermeiden und eine lange Lebensdauer zu gewährleisten, Produkt regelmässig warten. Metrohm empfiehlt, die Produkte im Rahmen eines jährlichen Service ￭ vom regionalen Metrohm-Service-Vertreter warten zu lassen. Falls häu- fig mit ätzenden und korrosiven Chemikalien gearbeitet wird, sind kürz- ere Wartungsintervalle notwendig.
- Seite 32 Spannungsführende Bauteile (z. B. Netzteil, Netzkabel, Anschluss- ￭ buchsen) vor Feuchtigkeit schützen. Wartungsarbeiten und Reparaturen an elektrischen Bauteilen ￭ immer von einem regionalen Metrohm-Service-Vertreter durchfüh- ren lassen. Voraussetzung: Das Produkt ist ausgeschaltet und von der Energieversorgung getrennt. ￭ Erforderliches Zubehör: Reinigungstuch (weich, fusselfrei) ￭...
- Seite 33 Wartung Solvent Pump – Adsorbermaterial austauschen Adsorbermaterial von Adsorberkartusche austauschen Metrohm empfiehlt, bei mässiger Luftfeuchtigkeit das Adsor- bermaterial ca. alle 6 Wochen auszutauschen. Ein Anstieg der Drift ist ein Indiz, dass die Dichtigkeit der KF- Titrierzelle überprüft und eventuell das Molekularsieb ausge- tauscht werden sollte.
- Seite 34 Solvent Pump – Adsorbermaterial austauschen ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Den gesamten Inhalt entfernen. ￭ Falls das Gehäuse leer ist, entfällt dieser Schritt. ￭ Das Molekularsieb kann bei 300 °C im Trockenschrank regene- riert werden, siehe https://www.metrohm.com/de-ch/support- und-service/faq-kft/. 3 Adsorberkartusche füllen und verschliessen (siehe "Adsorberkartusche füllen und verschliessen", Seite 17)
- Seite 35 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Entsorgung 8 Entsorgung Chemikalien und Produkt ordnungsgemäss entsorgen, um negative Folgen für Umwelt und Gesundheit zu verringern. Lokale Behörden, Entsorgungs- dienste oder Händler liefern genauere Informationen zur Entsorgung. Für die fachgerechte Entsorgung von Elektroaltgeräten innerhalb der Europä- ischen Union WEEE-EU-Richtlinie (WEEE = Waste Electrical and Electronic Equipment) beachten.
- Seite 36 Umgebungsbedingungen ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 9 Technische Daten Umgebungsbedingungen Nomineller Funktionsbereich +5 … +45 °C bei max. 80 % relativer Luftfeuchtigkeit, nicht kondensierend Lagerung +5 … +45 °C bei max. 80 % relativer Luftfeuchtigkeit, nicht kondensierend Einsatzhöhe / Druckbereich max. 2'000 m ü. M. / min.
- Seite 37 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Technische Daten Abmessungen und Gewicht Abmessungen Breite 150 mm Höhe 249 mm Tiefe 307 mm Gewicht 2.1 kg Gehäuse Materialien Deckel 20 % Talk gefüllt Rückwand 1.4301 Edelstahl Boden 1.4301 Edelstahl IP-Schutzgrad IP 21 Spezifikationen Anschlüsse Power IN Buchse Rundstecker, 4-polig Spezifikationen Liquid-Handling Pumpe...
