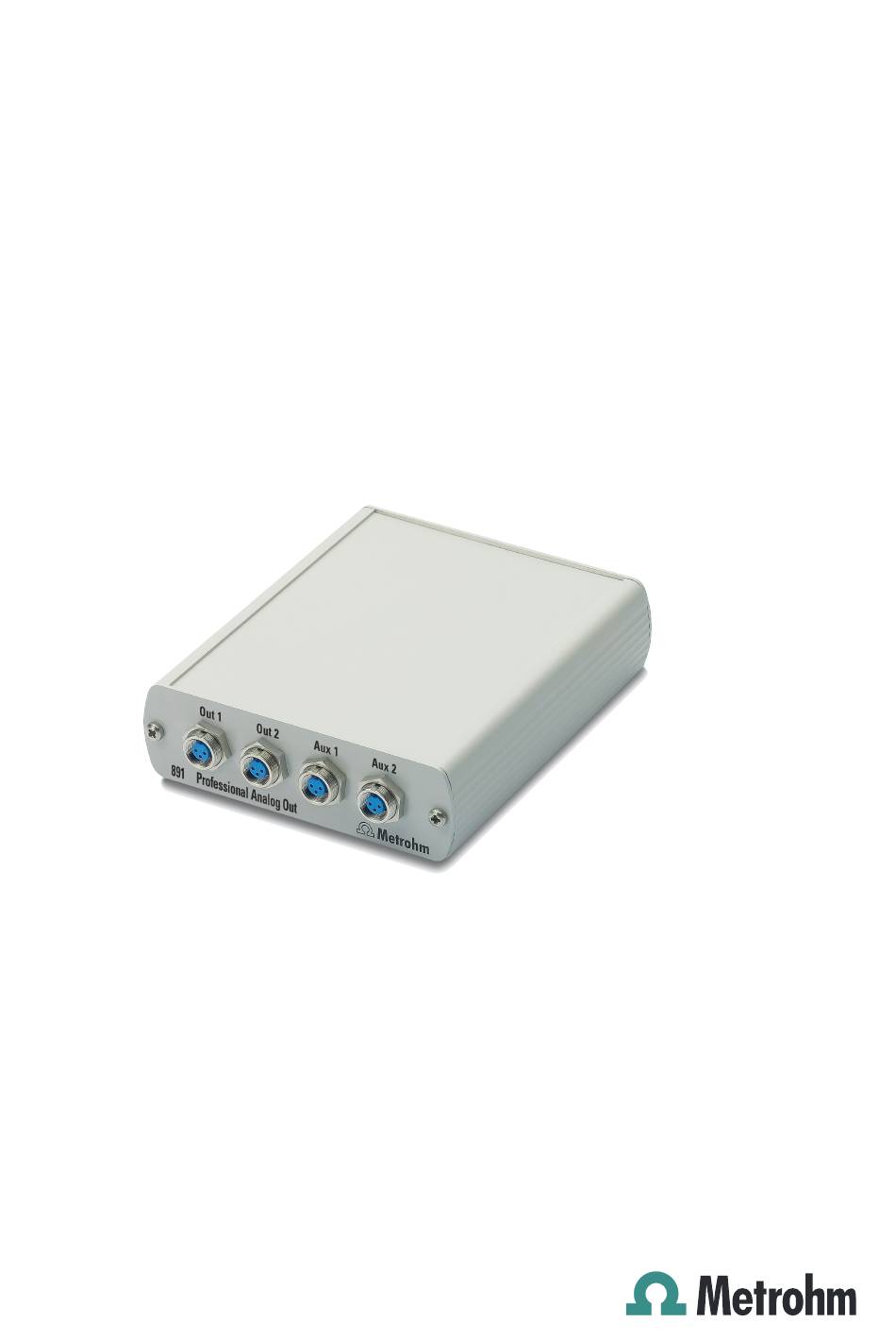

- Seite 1 891 Professional Analog Out 2.891.0010 Handbuch 8.891.8001DE / 2019-12-16...
- Seite 3 Metrohm AG CH-9100 Herisau Schweiz Telefon +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 891 Professional Analog Out 2.891.0010 Handbuch 8.891.8001DE / 2019-12-16...
- Seite 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse.
-
Seite 5: Inhaltsverzeichnis
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Inhaltsverzeichnis Inhaltsverzeichnis 1 Gerätebeschreibung 2 Angaben zur Dokumentation Darstellungskonventionen ........... 2 3 Sicherheitshinweise 4 Geräteübersicht Vorderseite ................5 Rückseite ................5 5 Installation Gerät aufstellen ..............6 5.1.1 Verpackung ................6 5.1.2 Kontrolle ................. 6 5.1.3 Aufstellungsort ................ 6 891 Professional Analog Out anschliessen ...... - Seite 6 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1 Vorderseite ..................5 Abbildung 2 Rückseite ................... 5 Abbildung 3 Mögliche Verbindungen zum 891 Professional Analog Out ....7 Abbildung 4 Analogausgang anschliessen ............. 9 ￭￭￭￭￭￭￭￭ 891 Professional Analog Out...
-
Seite 7: Gerätebeschreibung
1 Gerätebeschreibung 1 Gerätebeschreibung Mit dem 891 Professional Analog Out lassen sich digitale Signale von Metrohm Ionenchromatographen in analoge Signale umwandeln und in Metrohm-fremder Software weiterverarbeiten. Der 891 Professional Analog Out wird wie der Ionenchromatograph mit der Software MagIC Net betrieben. Wenn er an einen Ionenchromato- graphen oder ein Erweiterungsmodul angeschlossen ist, erkennt MagIC Net den 891 Professional Analog Out automatisch. -
Seite 8: Angaben Zur Dokumentation
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2.1 Darstellungskonventionen 2 Angaben zur Dokumentation VORSICHT Lesen Sie bitte die vorliegende Dokumentation sorgfältig durch, bevor Sie den 891 Professional Analog Out in Betrieb nehmen. Die Dokumen- tation enthält Informationen und Warnungen, welche vom Benutzer befolgt werden müssen, um den sicheren Betrieb des Gerätes zu gewährleisten. - Seite 9 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Angaben zur Dokumentation VORSICHT Dieses Zeichen weist auf eine mögliche Beschädi- gung von Geräten oder Geräteteilen hin. HINWEIS Dieses Zeichen markiert zusätzliche Informationen und Ratschläge. ￭￭￭￭￭￭￭￭ 891 Professional Analog Out...
-
Seite 10: Sicherheitshinweise
Strom stehende Bauteile berührt werden. Im Inneren des Gehäuses befinden sich keine Teile, die durch den Benutzer gewartet oder ausgetauscht werden können. WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. ￭￭￭￭￭￭￭￭ 891 Professional Analog Out... -
Seite 11: Geräteübersicht
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 4 Geräteübersicht 4 Geräteübersicht Vorderseite Abbildung 1 Vorderseite Analoger Ausgang 1 Analoger Ausgang 2 Hauptkanal mit hoher Auflösung, mit Out 1 Hauptkanal mit hoher Auflösung, mit Out 2 beschriftet. beschriftet. Analoger Ausgang 3 Analoger Ausgang 4 Hilfskanal mit niedriger Auflösung, mit Aux 1 Hilfskanal mit niedriger Auflösung, mit Aux 2 beschriftet. -
Seite 12: Installation
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5.1 Gerät aufstellen 5 Installation Gerät aufstellen 5.1.1 Verpackung Das Gerät wird in sehr gut schützenden Spezialverpackungen geliefert. Bewahren Sie diese Verpackungen auf, denn nur sie gewähren einen sicheren Transport des Gerätes. 5.1.2 Kontrolle Kontrollieren Sie sofort nach Erhalt anhand des Lieferscheines, ob die Sen- dung vollständig und ohne Schäden angekommen ist. -
Seite 13: 891 Professional Analog Out Anschliessen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Installation 891 Professional Analog Out anschliessen 850 / 940 “Extension Module” “Digital Input” 6.2156.070 850 / 940 “Extension Module” 6.2156.060 ”In” ”Out” “Digital Input” 6.2156.070 872 / 942 881 / 882 / 930 “Auxiliary” “Digital Input” 6.2156.070 Abbildung 3 Mögliche Verbindungen zum 891 Professional Analog Out ￭￭￭￭￭￭￭￭... -
Seite 14: Digitalen Eingang Anschliessen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5.2 891 Professional Analog Out anschliessen HINWEIS Die Gesamtlänge aller Verbindungskabel 6.2156.0x0 zwischen Ionen- chromatograph und 891 Professional Analog Out darf 3.5 m nicht über- steigen. Digitalen Eingang anschliessen 1 Das Kabel (6.2156.070) am Anschluss Digital Input des 891 Professi- onal Analog Out anschliessen. - Seite 15 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Installation Abbildung 4 Analogausgang anschliessen Kabel 6.2128.200 Rändelschraube 2 Analogkabel am Zielgerät anschliessen Das andere Ende des Kabels am Analogeingang des Zielgerätes ein- stecken. ￭￭￭￭￭￭￭￭ 891 Professional Analog Out...
-
Seite 16: Inbetriebnahme
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 6 Inbetriebnahme Der 891 Professional Analog Out wird zusammen mit dem Ionenchroma- tographen in Betrieb genommen, an welchem er angeschlossen ist. Ionenchromatographen mit 891 Professional Analog Out in Betrieb nehmen 1 MagIC Net starten. 2 Den Ionenchromatographen am PC anschliessen und einschalten. Der 891 Professional Analog Out wird von MagIC Net automatisch erkannt. -
Seite 17: Bedienung
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 7 Bedienung 7 Bedienung Die Konfiguration des 891 Professional Analog Out und die Zuord- nung der Datenquellen zu den Ausgangskanälen erfolgt in der Software MagIC Net. Weitere Informationen zur Bedienung der Software finden Sie im Dokument "Bedienungslehrgang zu MagIC Net" sowie in der Online-Hilfe. - Seite 18 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Auswahl der Datenquelle. Der dazu passende Datenkanal wird ￭ automatisch zugeordnet. Angabe des Signals, das als 1 Volt (maximale Ausgangsspannung) ￭ ausgegeben werden soll. Auswahl des Vorzeichens der Ausgangsspannung. ￭ Optional: Angabe eines Wertes, der von jedem Messwert abgezo- ￭...
-
Seite 19: Technische Daten
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 8 Technische Daten 8 Technische Daten Umgebungstemperatur Betrieb +5…+45 °C Lagerung –20…+70 °C Transport –40…+70 °C Gehäuse Dimensionen 106 mm Breite Höhe 32 mm Tiefe 123 mm Material Aluminium Anschlüsse Vorderseite 4 dreipolige Rundstecker zur Spannungsausgabe 1 Stecker D-Sub 15-polig Rückseite Netzteil kein Netzteil erforderlich... -
Seite 20: Ausgänge Out 1 Und Out 2
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 8.5 Ausgänge Out 1 und Out 2 Ausgänge Out 1 und Out 2 Auflösung 25 bit Empfohlener Ein- als Hauptkanal für Detektorsignale, z. B. Leitfähigkeit 0…15000 µS/cm satz Ausgabespannung –1000…+1000 mV, bipolar Genauigkeit typisch: < ±0.1 % Abweichung Ausgänge Aux 1 und Aux 2 Auflösung 16 bit Empfohlener Ein-... -
Seite 21: Zubehör
Hilfe der Artikelnummer wie folgt herunterladen: Zubehörliste herunterladen 1 Im Internetbrowser https://www.metrohm.com/ eintippen. 2 Im Suchfeld die Artikelnummer (z. B. 2.891.0010) eingeben. Das Suchergebnis wird angezeigt. 3 Auf das Produkt klicken. Detailinformationen zum Produkt werden auf verschiedenen Register- karten angezeigt. -
