3 Montage und Installation [Fachmann]
Nicht im Lieferumfang enthalten!
6

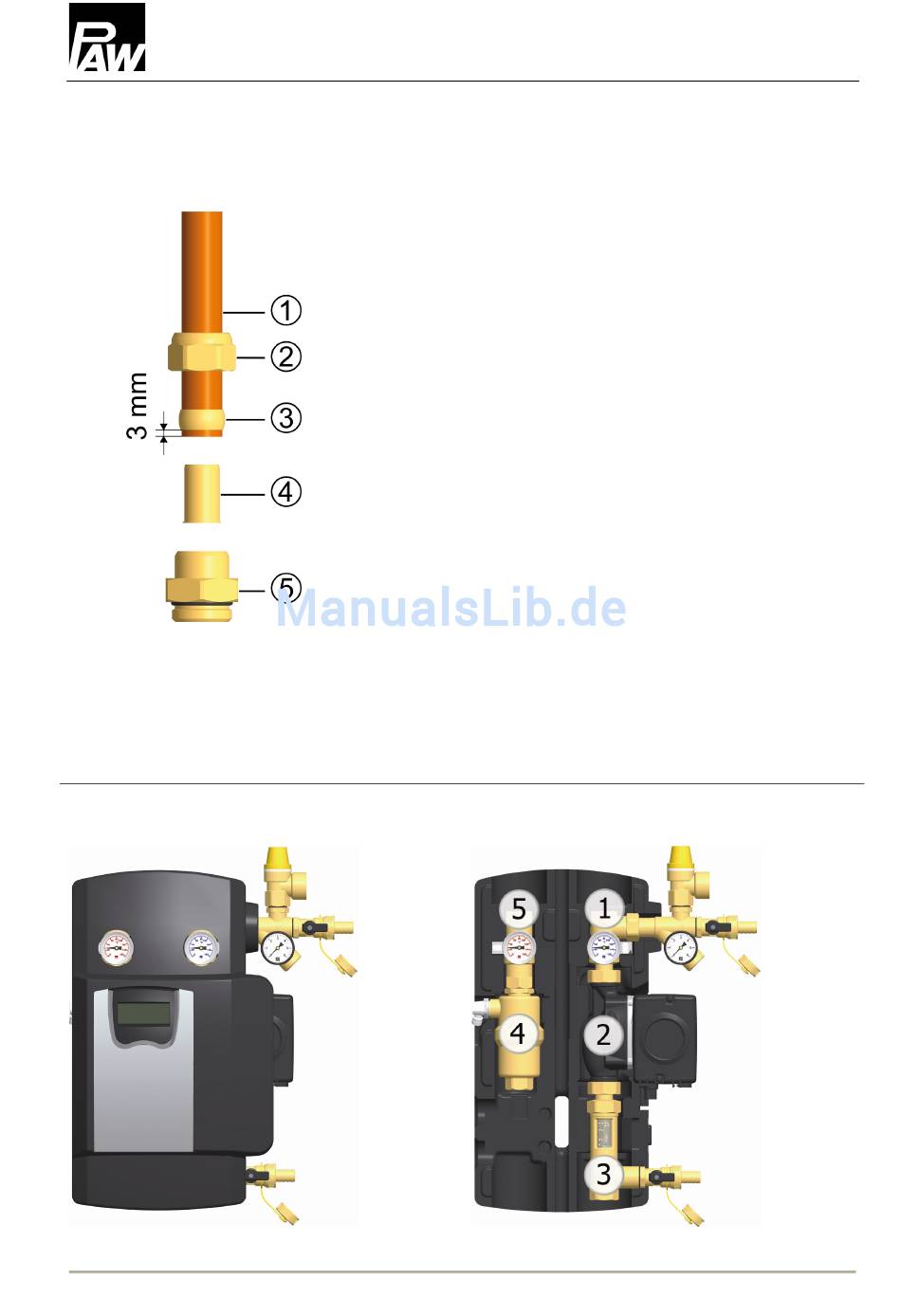

Zubehör: Schneidringverschraubung
1. Schieben Sie die Überwurfmutter ② und den Schneid-
ring ③ auf das Kupferrohr ①. Damit eine sichere
Krafteinleitung und Abdichtung gewährleistet ist, muss
das Rohr mindestens 3 mm aus dem Schneidring her-
aus stehen.
2. Schieben Sie die Stützhülse ④ in das Kupferrohr.
3. Stecken Sie das Kupferrohr mit den aufgesteckten
Einzelteilen (②, ③ und ④) so weit wie möglich in das
Gehäuse der Schneidringverschraubung ⑤ hinein.
4. Schrauben Sie die Überwurfmutter ② zunächst hand-
fest an.
5. Ziehen Sie die Überwurfmutter ② mit einer ganzen
Umdrehung fest an. Um den Dichtring nicht zu be-
schädigen, sichern Sie hierbei das Gehäuse der
Schneidringverschraubung ⑤ gegen Verdrehen.
1. Ziehen Sie die vordere Isolierschale ab.
997421xx – V03
3 Montage und Installation [Fachmann]
2008/08
