Frequenzmessung
Falls der Phasenvergleich nicht ordnungsgemäß durchgeführt werden konnte, wird
dies über das Display und die LEDs angezeigt (Abhilfe bei Störungen → Seite 36).
Frequenzmessung
Hinweis !
Die Frequenzmessung kann nur durchgeführt werden, wenn der Schnitt-
stellenstrom bei L1 bzw. Lx:
LR-, LRM-, HR-System:
Ub/Un=20kV/20kV
Ub/Un=10kV/20kV
manuell/manuell
LRP-System:
Ub/Un=20kV/20kV
Ub/Un=10kV/20kV
manuell/manuell
ist.
Verbinden Sie nach erfolgreicher Eigenprüfung die rote Messleitung L1 mit der
Phase L1 des Koppelteils.
Anwendungsbeispiel:
Frequenzmessung bei LR-, LRM-, HR-Systemen.
Betriebsspannung Ub=20 kV, Nennspannung Un=20 kV,
Schnittstellenstrom I ≥ 3,2 µA, Messkanal L1
I ≥ 3,2 µA
I ≥ 1,6 µA
I ≥ 3,2 x (Ub/Un)
I ≥ 1,3 µA
I ≥ 0,7 µA
I ≥ 1,3 x (Ub/Un)

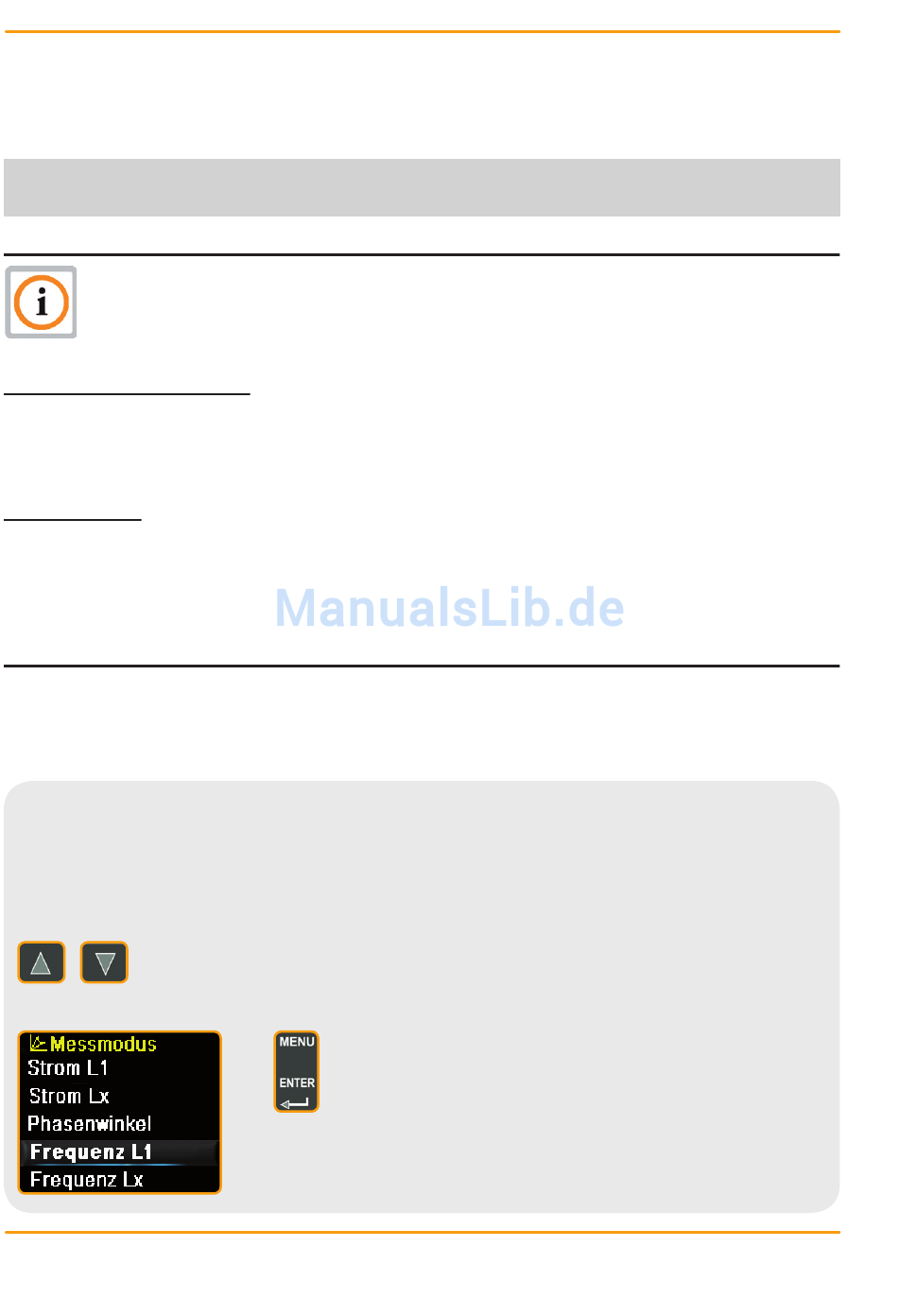

Aktivieren Sie das Menü Messmodus, indem
Sie eine Navigations-Taste drücken.
Scrollen Sie über die Navigationstasten zum
Menüpunkt Frequenz L1 und bestätigen Sie
die Auswahl mit der MENU/ENTER-Taste.
