Batteriestatusanzeige
Phasenwinkel:
Frequenz L1:
Frequenz Lx:

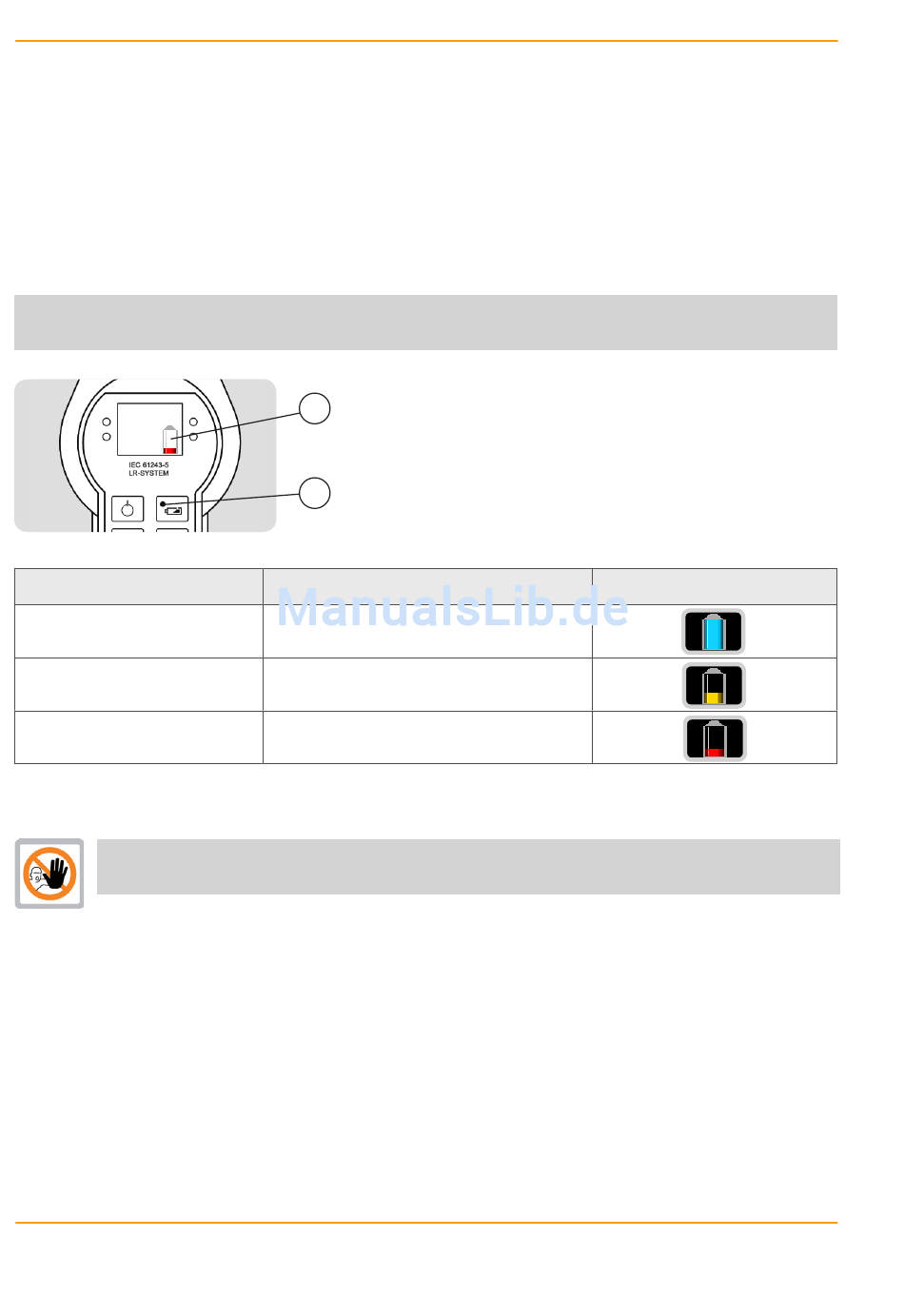

Batteriestatusanzeige
Abb.4
Batteriestatus
Batterie ist voll.
Batterie ist schwach.
Batterie ist fast leer.
Allgemeines zur Bedienung
Die Benutzung des ARCUSPHASE entbindet nicht von der Beachtung der For-
derungen nach DIN VDE 0105 bezüglich der Maßnahmen, die zum Herstellen
und Sicherstellen des spannungsfreien Zustandes beim Arbeiten an elektrischen
Anlagen durchzuführen sind!
Der ARCUSPHASE wird standardmäßig mit Messleitungen für Koppelteile nach
IEC 61243-5 mit LR-System geliefert. Durch entsprechende Adapter kann der
ARCUSPHASE auch an anderen Koppelteilen nach IEC 61243-5 verwendet wer-
den (Ersatzteile und Zubehör → Seite 38)!
Hier können Sie den Phasenvergleich einstellen
(→ Seite 23).
Hier können Sie die Frequenz des Messkanals L1
messen (→ Seite 27).
Hier können Sie die Frequenz des Messkanals Lx
messen (→ Seite 27).
Blinkt die LED (1) für die Batteriestatusanzei-
2
ge und im Display erscheint ein rotes Batte-
riesymbol (2), dann sollten Sie baldmöglichst
einen Batteriewechsel durchführen (Batterie-
1
wechsel → Seite 40).
LED-Batteriestatusanzeige
Keine Anzeige.
LED blinkt.
LED blinkt.
GA179-06.14
Displayanzeige
15
