Phasenvergleich
Allgemein gilt:
Die Anzeige SPANNUNG VORHANDEN muss erscheinen:
- in Drehstromnetzen bei einer Leiter-Erde-Spannung im Bereich
von 45 % bis 120 % der Nennspannung.
Die Anzeige SPANNUNG VORHANDEN darf nicht erscheinen:
- bei einer Leiter-Erde-Spannung unter 10 % der Nennspannung.
Falls die Spannungsprüfung nicht ordnungsgemäß durchgeführt werden konnte, wird
dies über das Display und die LEDs angezeigt (Abhilfe bei Störungen → Seite 36).
Wurde die Spannungsprüfung ordnungsgemäß durchgeführt, dann führen Sie
die Eigenprüfung ein 2. Mal (→ Seite 17) zur Kontrolle auf einwandfreie Funk-
tion durch.
Phasenvergleich
Hinweis !
Der Phasenvergleich kann nur durchgeführt werden, wenn der Schnitt-
stellenstrom bei L1 und Lx:
LR-, LRM-, HR-System:
Ub/Un=20kV/20kV
Ub/Un=10kV/20kV
manuell/manuell
LRP-System:
Ub/Un=20kV/20kV
Ub/Un=10kV/20kV
manuell/manuell
ist.
Verbinden Sie nach erfolgreicher Eigenprüfung die rote Messleitung L1 mit der
Phase L1 des Koppelteils. Verbinden Sie die schwarze Messleitung Lx mit der
Phase L1 des zu vergleichenden Koppelteils.
I ≥ 3,2 µA
I ≥ 1,6 µA
I ≥ 3,2 x (Ub/Un)
I ≥ 1,3 µA
I ≥ 0,7 µA
I ≥ 1,3 x (Ub/Un)

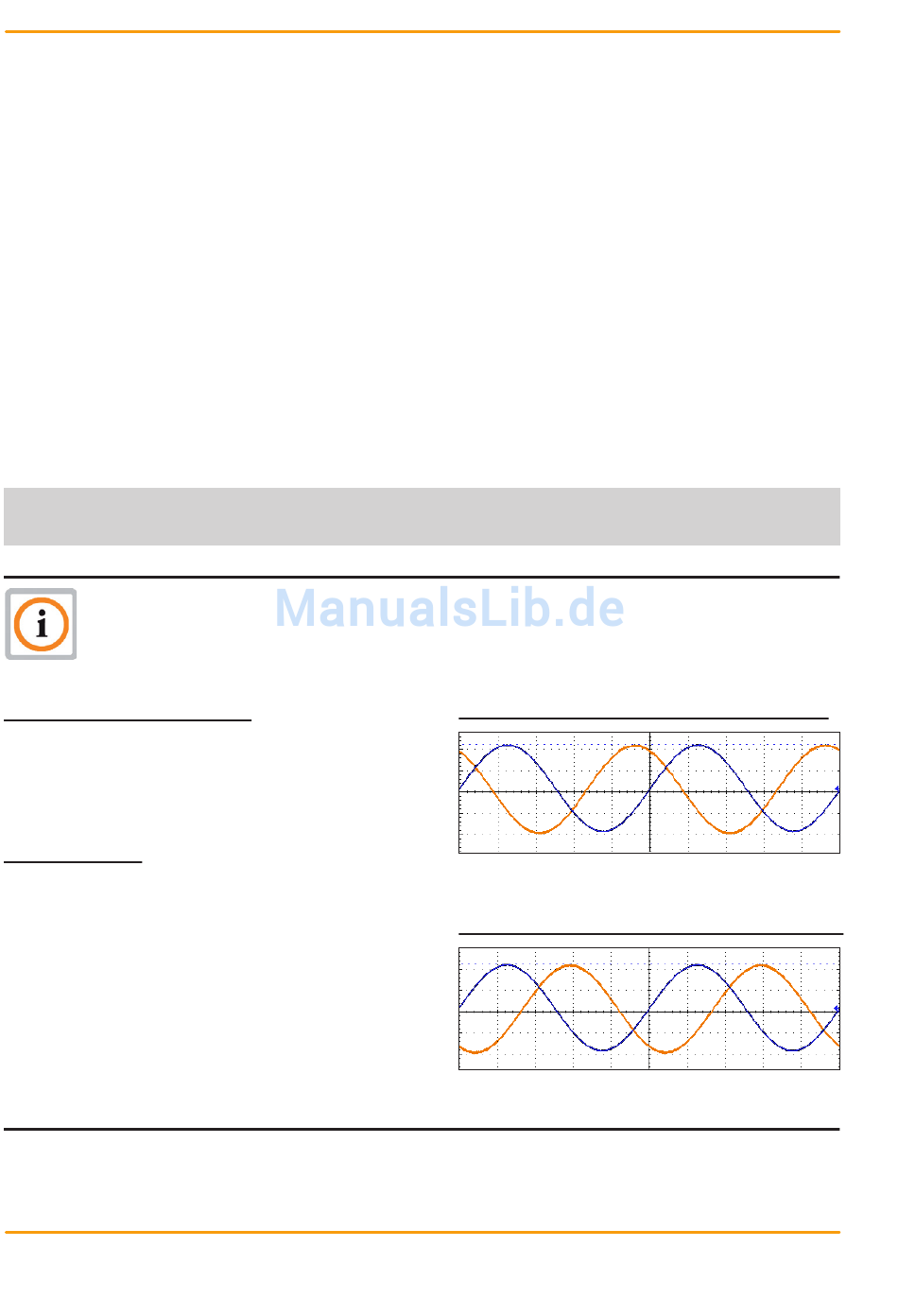

Spannungsform für linksdrehendes Feld:
Phasenwinkel: - 120
Spannungsform für rechtsdrehendes Feld:
Phasenwinkel: + 120
GA179-06.14
°,
L1=blau,
Lx=gelb
°,
L1=blau,
Lx=gelb
