GA179-06.14
Warnung !
Wechselt der ARCUSPHASE nach der Eigenprüfung nicht in den Mess-
modus, dann ist er unbedingt der weiteren Benutzung zu entziehen
(Abhilfe bei Störungen → Seite 36 ff.)!
Anschluss des ARCUSPHASE an das Koppelteil
Nach erfolgreicher Eigenprüfung können Sie diverse Prüfungen bzw. Messungen
an folgenden Koppelteilen nach IEC 61243-5 durchführen:
LR-System: Hier können Sie die Messleitungen direkt in die Buchsen des
Koppelteils stecken.
HR-System: Entnehmen Sie die fachgerechte Anwendung der Adapter der
mitgelieferten Gebrauchsanleitung (Ersatzteile und Zubehör → Seite 38).
LRM-System: Entnehmen Sie die fachgerechte Anwendung der Adapter der
mitgelieferten Gebrauchsanleitung (Ersatzteile und Zubehör → Seite 38).
LRP-System: Um den ARCUSPHASE an einer LRP-Schnittstelle einsetzen zu
können, müssen Sie den ARCUSPHASE über das Hauptmenü entsprechend
konfigurieren. Die Vorgehensweise finden Sie hierfür auf Seite 19 (Ersatzteile
und Zubehör → Seite 38).
18

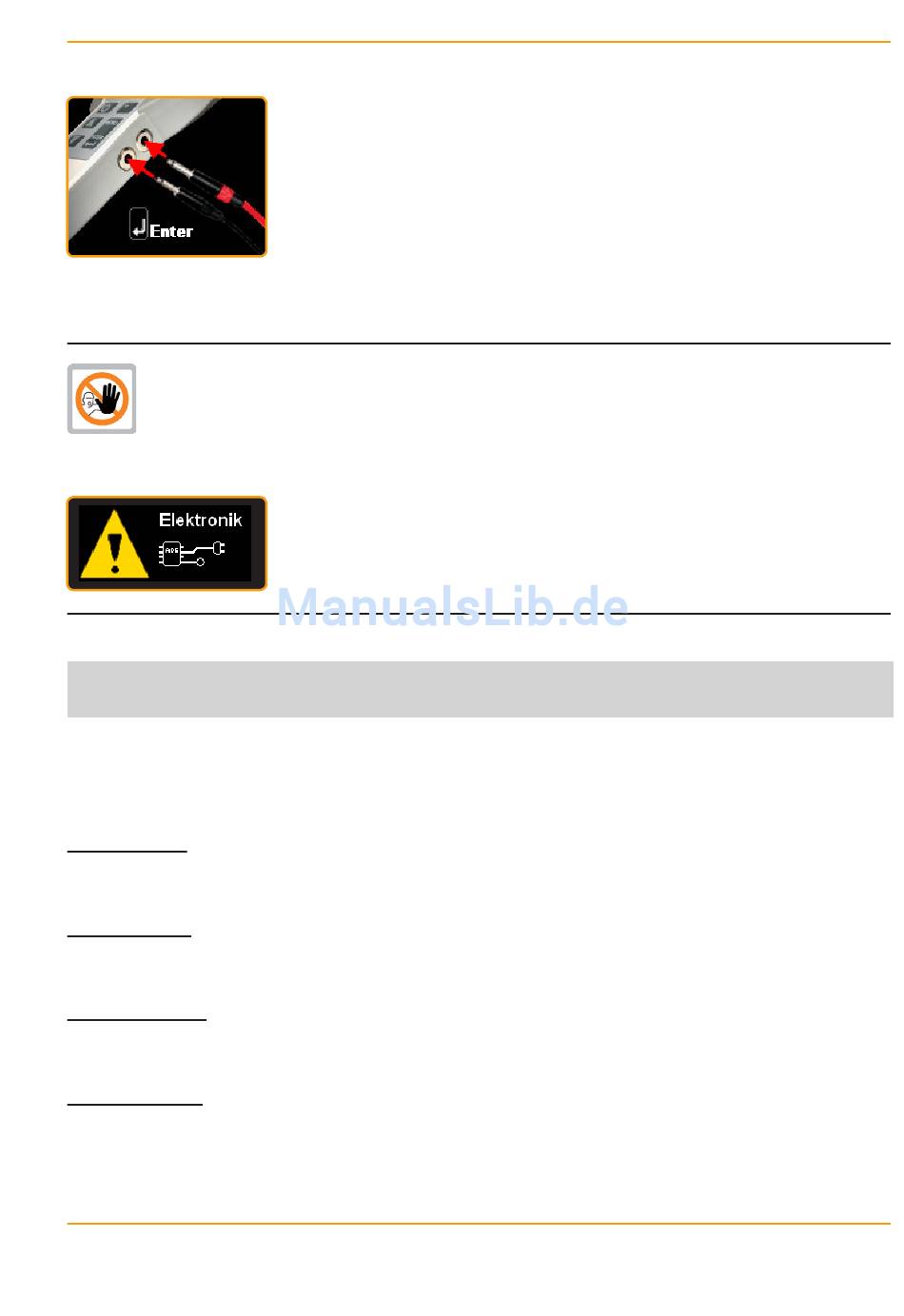

Anschluss des ARCUSPHASE an das Koppelteil
Während der Eigenprüfung des ARCUSPHASE werden
die Messleitungen L1/Lx mit geprüft. Nebenstehende
Anzeige weist Sie darauf hin, dass während der Eigen-
prüfung ein Problem bezüglich der Messleitungen aufge-
treten ist. Achten Sie darauf, dass beide Messleitungen
vollständig in den Messbuchsen stecken. Tauschen Sie
beschädigte Messleitungen unbedingt aus (Ersatzteile und
Zubehör → Seite 38)!
Falls die Eigenprüfung einen Gerätedefekt erkennt,
wird dieser über das Display angezeigt. Danach
schaltet sich der ARCUSPHASE automatisch ab.
