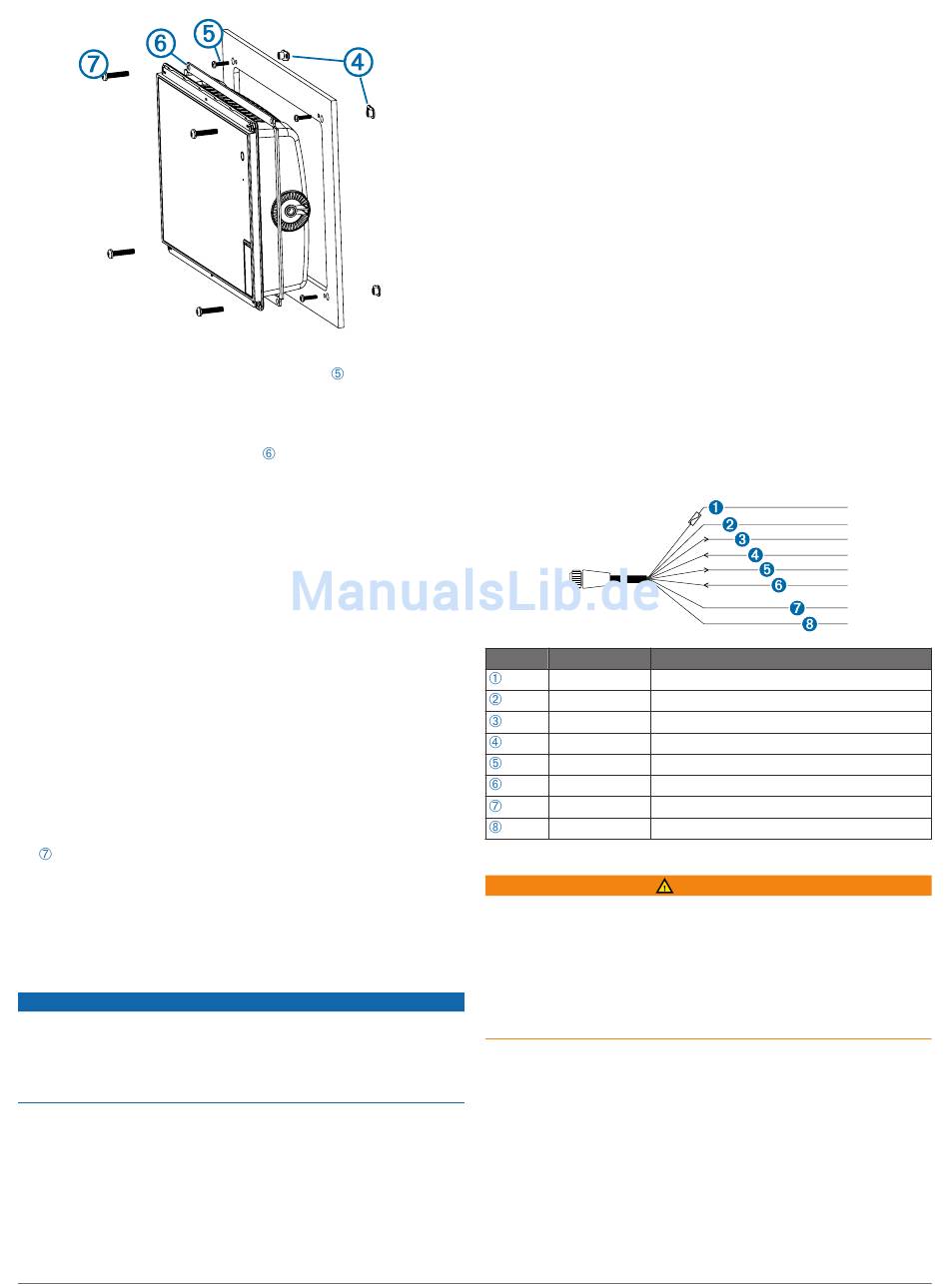

Garmin 7400 Installationsanleitung Seite 3

16
Befestigen Sie die Annietmutter an der Montagefläche, indem
Sie eine der mitgelieferten M3-Schrauben
1
3,5-mm-Loch ( / Zoll) einschrauben.
8
17
Wiederholen Sie die Schritte 15 und 16, um die übrigen
Annietmuttern an der Montagefläche zu befestigen.
18
Bringen Sie die Gummidichtung
Geräts an.
Die Teile der Gummidichtung sind auf der Rückseite mit
einem Klebefilm versehen. Entfernen Sie die Schutzfolie,
bevor Sie sie am Gerät montieren.
19
Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie alle
erforderlichen Kabel an, bevor Sie das Gerät in den
Ausschnitt einsetzen.
HINWEIS: Verhindern Sie eine Korrosion der Metallkontakte,
indem Sie die nicht verwendeten Anschlüsse mit den
zugehörigen Schutzkappen abdecken.
20
Tragen Sie seewassertaugliches Dichtungsmittel zwischen
der Montagefläche und dem Gerät auf, damit eine
entsprechende Dichtung gewährleistet ist und kein Wasser
hinter das Armaturenbrett läuft.
21
Wenn Sie Zugang zur Rückseite des Geräts haben, tragen
Sie seewassertaugliches Dichtungsmittel um den Ausschnitt
auf.
22
Setzen Sie das Gerät in den Ausschnitt ein.
23
Sichern Sie das Gerät mit den mitgelieferten M4-Schrauben
an der Montagefläche.
24
Wischen Sie überschüssiges seewassertaugliches
Dichtungsmittel ab.
25
Montieren Sie die Verkleidung, indem Sie sie an den Ecken
des Geräts einrasten lassen.
Hinweise zu Verkabelung und Verbindungen
Wenn Ihr Modell über einen DVI-Anschluss verfügt, ist im
Lieferumfang eine blaue Gummidichtung enthalten. Diese
Dichtung muss zwischen dem DVI-Anschluss und dem DVI-
Kabelstecker montiert werden, um Beschädigungen der Stecker
zu vermeiden.
• Zur Vereinfachung der Kabelführung sind die Garmin
Marinenetzwerkkabel, die Netzkabel und die NMEA
Kabel sowie das Schwingerkabel ohne installierte
Sicherungsringe verpackt. Sie sollten die Kabel verlegen,
bevor Sie die Sicherungsringe installieren.
• Nachdem Sie einen Sicherungsring mit einem Kabel
verbunden haben, vergewissern Sie sich, dass der Ring
in das kleinere
an der Rückseite des
HINWEIS
sicher verbunden und der Dichtungsring richtig positioniert
ist, damit die Strom- und Datenverbindung sicher ist.
Informationen zum Kabelbaum
• Über den Kabelbaum wird das Gerät mit der
Stromversorgung, mit NMEA 0183 Geräten sowie mit einer
Leuchte oder einem Horn verbunden, um visuelle oder
akustische Signale auszugeben.
• Der Kabelbaum ist ohne installierten Sicherungsring
verpackt. Sie sollten das Kabel verlegen, bevor Sie den
Sicherungsring installieren.
• Nachdem Sie einen Sicherungsring mit dem Kabelbaum
verbunden haben, sollten Sie sicherstellen, dass der Ring
sicher verbunden und der Dichtungsring richtig positioniert
ist, damit die Verbindungen sicher sind.
• Das Gerät weist zwei integrierte NMEA 0183 Anschlüsse auf,
die für die Verbindung mit NMEA 0183 kompatiblen Geräten
dienen. Stellen Sie beim Anschließen an ein Gerät für
Datenübertragung und -empfang sicher, dass Sie Leitungen
desselben integrierten NMEA 0183 Anschlusses verwenden.
• Falls eine Verlängerung der Strom- und Masseleitungen
erforderlich ist, müssen Sie Leitungen nach AWG 16
(1,31 mm²) verwenden.
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen
erforderlich ist, müssen Sie Leitungen nach AWG 22
(0,33 mm²) verwenden.
Element Leitungsfarbe Funktion der Leitung
Rot
Schwarz
Blau
Braun
Grau
Violett
Orange
Gelb
Anschließen des Kabelbaums an die Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
1
Verlegen Sie den Kabelbaum zur Stromquelle und zum
Gerät.
2
Verbinden Sie die rote Leitung mit dem Pluspol (+) und die
schwarze Leitung mit dem Minuspol (-) der Batterie.
3
Installieren Sie den Sicherungsring und den Dichtungsring
0183
®
am Ende des Kabelbaums.
4
Verbinden Sie den Kabelbaum mit dem Gerät, indem Sie den
Sicherungsring im Uhrzeigersinn drehen.
Stromversorgung
Masse (Stromversorgung und NMEA 0183)
Integrierter NMEA 0183 Ausgang 1 (Tx)
Integrierter NMEA 0183 Eingang 1 (Rx)
Integrierter NMEA 0183 Ausgang 2 (Tx)
Integrierter NMEA 0183 Eingang 2 (Rx)
Zubehör ein
Alarm, niedrig
WARNUNG
3
