Garmin 7400 Installationsanleitung Seite 2

der ebenfalls im Lieferumfang enthaltenen Schablone und
Befestigungsteile bündig im Armaturenbrett montieren.
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Montageort sollte während der Bootsführung eine
optimale Sicht auf das Gerät gewähren.
• Der Montageort sollte einfachen Zugriff auf alle Schnittstellen
des Geräts ermöglichen, z. B. Tastatur, Touchscreen und
Kartenleser (sofern verfügbar).
• Der Montageort muss sich für das Gewicht des Geräts
eignen und das Gerät vor übermäßigen Vibrationen und
Erschütterungen schützen.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
• Der Montageort muss ausreichend Platz für die Verlegung
und den Anschluss aller Kabel bieten.

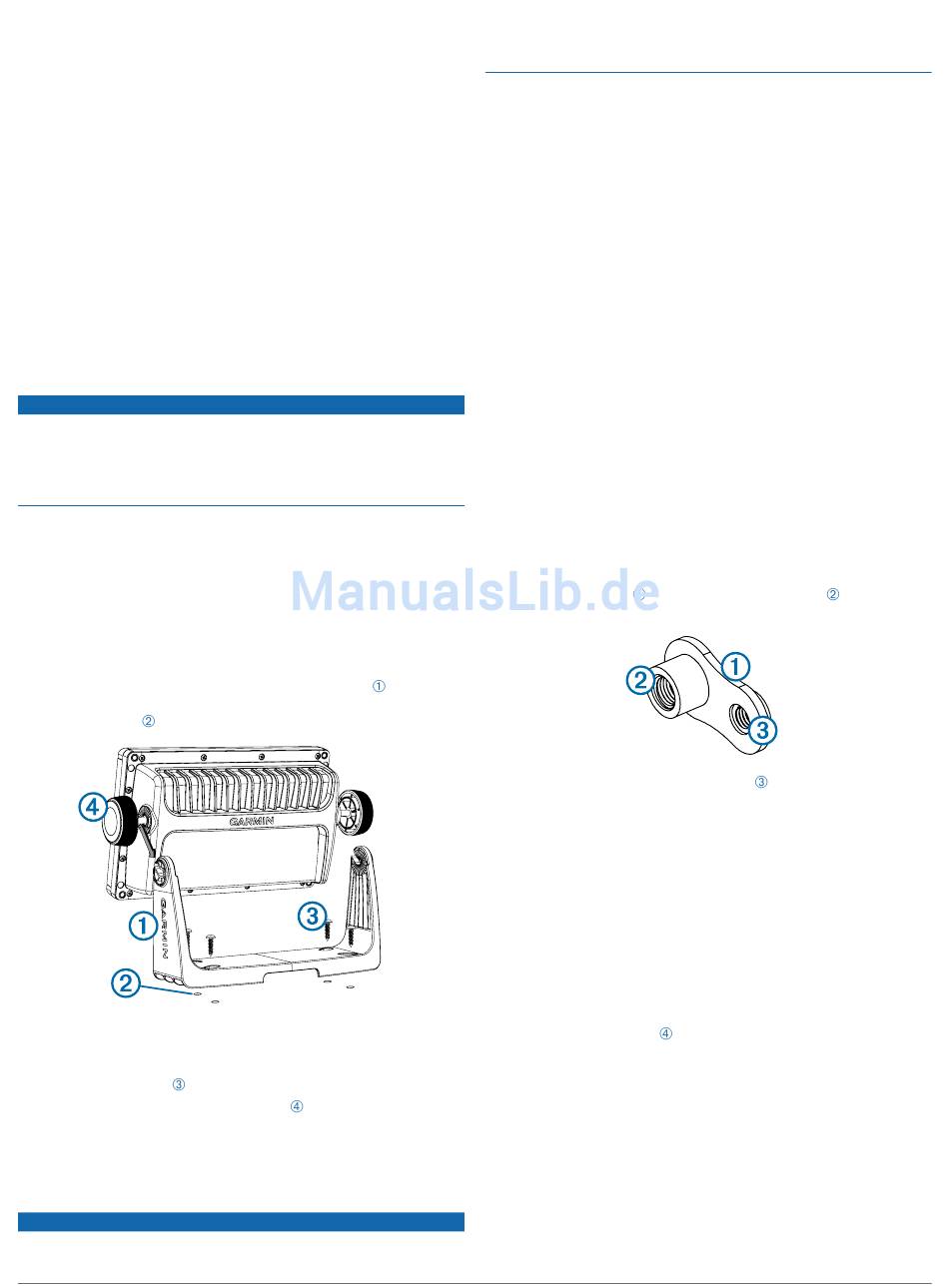

Montage des Geräts mit Haltebügel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der obersten
Gelschicht beim Anziehen der Schrauben vorgebeugt.
Die Befestigungsteile für die Montage mithilfe eines Haltebügels
(Schrauben und Unterlegscheiben bzw. Muttern,
Unterlegscheiben und Schrauben) sind nicht im Lieferumfang
enthalten. Bevor Sie das Gerät mit der Bügelhalterung
montieren können, müssen Sie die Befestigungsteile wählen,
die in die Bohrungen an der Bügelhalterung passen und das
Gerät sicher an der jeweiligen Montagefläche befestigen. Die
Größe der Vorbohrungen richtet sich nach den zu
verwendenden Befestigungsteilen.
1 Verwenden Sie die mitgelieferte Bügelhalterung
Schablone, und kennzeichnen Sie die Positionen der vier
Vorbohrungen .
2
Bringen Sie mit einem für die Befestigungsteile geeigneten
Bohrer die Vorbohrungen an.
3 Sichern Sie die Bügelhalterung mit den Befestigungsteilen an
der Montagefläche .
4 Bringen Sie die Befestigungsknöpfe
Geräts an.
5
Setzen Sie das Gerät in die Bügelhalterung ein, und ziehen
Sie die Befestigungsknöpfe der Bügelhalterung fest.
Bündige Montage des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
2
HINWEIS
an den Seiten des
HINWEIS
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Die Schablone und Montageteile aus dem Lieferumfang können
für die bündige Montage des Geräts im Armaturenbrett
verwendet werden.
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
werden soll.
2
Befestigen Sie die Schablone am gewählten Ort.
3
Bringen Sie mit einem 13-mm-Bohrer (
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
4
Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der Schablonenlinie aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6 Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
7 Wenn das Gerät ordnungsgemäß in den Ausschnitt passt,
vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die größeren 7,2-mm-Löcher (
ausgerichtet sind.
8
Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Löcher.
9
Bringen Sie mit einem 7,2-mm-Bohrer (
Löcher an.
10
Beginnen Sie in einer Ecke der Schablone, und bringen Sie
eine Annietmutter
in Schritt 9 gebohrt haben.
als
Das kleinere 3,5-mm-Loch (
sollte auf das kleinere Loch der Schablone ausgerichtet sein.
11 Wenn das kleinere 3,5-mm-Loch (
Annietmutter nicht auf das kleinere Loch der Schablone
ausgerichtet ist, kennzeichnen Sie die neue Position für das
Loch.
12
Wiederholen Sie die Schritte 10 und 11, um die Platzierung
der übrigen Annietmuttern und Löcher auf der Schablone zu
überprüfen.
13
Bringen Sie mit einem 3,5-mm-Bohrer (
Löcher an.
14
Entfernen Sie die Schablone von der Montagefläche.
15
Beginnen Sie in einer Ecke des Montageorts, und bringen
Sie eine Annietmutter
an, sodass die großen und kleinen Löcher aufeinander
ausgerichtet sind.
Der erhöhte Teil der Annietmutter sollte in das größere Loch
passen.
1
/ Zoll) eine oder
2
5
/ Zoll) der Schablone
16
5
/ Zoll) die größeren
16
über dem größeren Loch
1
/ Zoll) auf der Annietmutter
8
1
/ Zoll) auf der
8
1
/ Zoll) die kleineren
8
an der Rückseite der Montagefläche
an, das Sie
