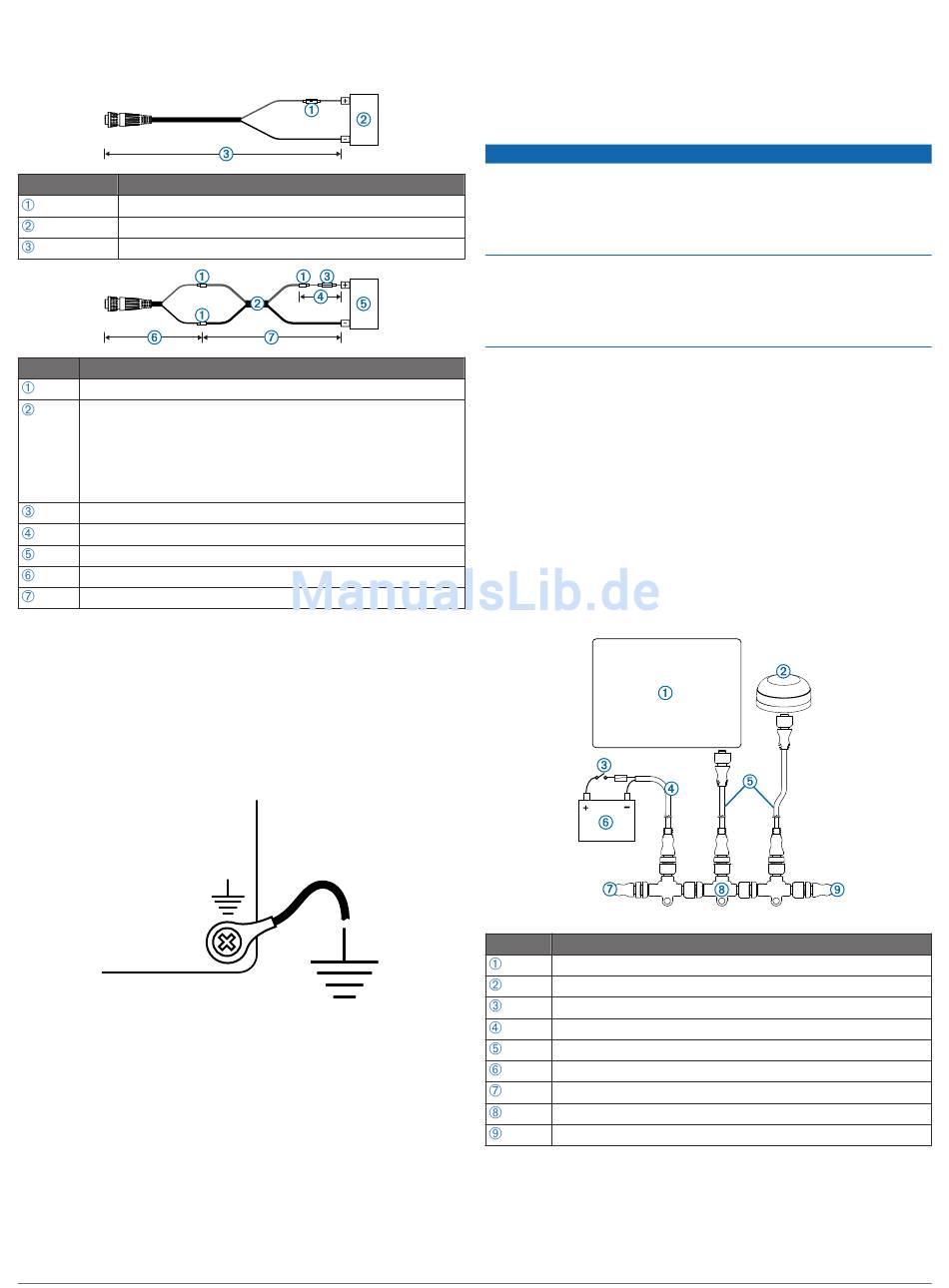

Verlängerung des Netzkabels
Bei Bedarf ist eine Verlängerung des Netzkabels unter
Verwendung des entsprechenden Leitungsquerschnitts für die
Länge der Verlängerung möglich.
Element Beschreibung
Sicherung
Akku
1,8 m (6 Fuß) ohne Verlängerung
Element Beschreibung
Verdrillung
• Verlängerungsleitung nach AWG 12 (3,31 mm²), bis zu
4,6 m (15 Fuß)
• Verlängerungsleitung nach AWG 10 (5,26 mm²), bis zu
7 m (23 Fuß)
• Verlängerungsleitung nach AWG 8 (8,36 mm²), bis zu
11 m (36 Fuß)
Sicherung
20,3 cm (8 Zoll)
Akku
20,3 cm (8 Zoll)
11 m (36 Fuß), maximale Verlängerung
Zusätzliche Hinweise zur Erdung
Diese Hinweise finden nur auf Geräte mit Erdungsschraube
Anwendung. Nicht alle Modelle verfügen über eine
Erdungsschraube.
Bei den meisten Montagearten sollte keine weitere
Gehäuseerdung erforderlich sein. Sollte es zu Störungen
kommen, kann die Erdungsschraube am Gehäuse verwendet
werden, um das Gerät an die Wassererdung des Boots
anzuschließen. So können Störungen vermieden werden.
Hinweise zum Garmin Marinenetzwerk
Das Gerät kann mit weiteren Garmin Marinenetzwerkgeräten
verbunden werden, um Daten weiterzugeben, z. B. Radar-,
Echolot- und detaillierte Kartendaten. Beachten Sie beim
Verbinden von Garmin Marinenetzwerkgeräten an das Gerät
folgende Hinweise.
• Ein Garmin Marinenetzwerkkabel muss für alle Garmin
Marinenetzwerkverbindungen verwendet werden.
◦ CAT5-Kabel von Drittanbietern und RJ45-Stecker dürfen
nicht für Garmin Marinenetzwerkverbindungen verwendet
werden.
◦ Zusätzliche Garmin Marinenetzwerkkabel und Anschlüsse
sind bei Ihrem Garmin Händler verfügbar.
4
• Die Anschlüsse NETWORK am Gerät arbeiten jeweils als
Netzwerk-Switch. Kompatible Geräte können mit einem
beliebigen NETWORK Anschluss verbunden werden, um
Daten an alle Geräte auf dem Boot weiterzugeben, die über
ein Garmin Marinenetzwerkkabel verbunden sind.
Hinweise zu NMEA 2000
Wenn auf dem Boot bereits ein NMEA 2000 Netzwerk
vorhanden ist, sollte es an das Stromnetz angeschlossen sein.
Schließen Sie das NMEA 2000 Netzkabel nicht an ein
vorhandenes NMEA 2000 Netzwerk an, da ein NMEA 2000
Netzwerk nur an eine Stromquelle angeschlossen sein darf.
Wenn Sie ein NMEA 2000 Netzkabel anschließen, müssen Sie
es an den Zündschalter des Boots oder über einen anderen
Leitungsschalter anschließen. NMEA 2000 Geräte können die
Batterie entladen, wenn das NMEA 2000 Netzkabel direkt an die
Batterie angeschlossen ist.
Das Gerät kann mit einem NMEA 2000 Netzwerk auf dem Boot
verbunden werden, um Daten von NMEA 2000 kompatiblen
Geräten weiterzugeben, z. B. GPS-Antennen oder VHF-
Funkgeräten. Mit den mitgelieferten NMEA 2000 Kabeln und
Steckern können Sie das Gerät mit einem vorhandenen NMEA
2000 Netzwerk verbinden. Wenn noch kein NMEA 2000
Netzwerk installiert ist, können Sie mit den Kabeln von Garmin
ein Basisnetzwerk erstellen.
Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie im
Kapitel „NMEA 2000 – Grundlagen zum Netzwerk" des
Dokuments Technische Informationen für NMEA 2000 Produkte
nach. Das Dokument ist unter
Klicken Sie dort auf der Produktseite für Ihr Gerät auf „Manuals".
Der Anschluss NMEA 2000 dient zum Verbinden des Geräts mit
einem NMEA 2000 Standardnetzwerk.
Element Beschreibung
NMEA 2000 kompatibles Garmin Gerät
GPS-Antenne
Zündschalter bzw. Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung
12-V-Gleichstromquelle
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Hinweise für NMEA 0183 Verbindungen
• Die Installationsanweisungen aus dem Lieferumfang des
NMEA 0183 kompatiblen Geräts sollten Informationen zum
Identifizieren der Sende- (Tx) und Empfangsleitungen (Rx)
A (+) und B (-) enthalten.
®
HINWEIS
www.garmin.com verfügbar.
