Betriebsanleitung
SN 6296.1...
SN 6297.1 ...
SN 6298.1...
Sicherheitsleuchte zum Anschluss an 230V-Gruppen- und
Zentralbatterie-Anlagen oder 24V-Sicherheitsstromversorgungs-
anlagen nach EN 50171.
Ausführung gem. DIN EN 1838 und DIN EN 60598-2-22.
Funkentstörung gem. DIN EN 55015.
Technische Daten
Anschlussspannung: siehe Typenschild
Zul. Temp. Bereich: siehe Typenschild
Schutzklasse: siehe Typenschild
Schutzart: siehe Typenschild
Leuchtmittel: LEDs
Technische Änderungen vorbehalten!
Operating Instruction
SN 6296.1...
SN 6297.1 ...
SN 6298.1...
Safety luminaires to EN 1838 for the connection to 230V Low-
or Central Power Supply systems or 24V Safety Power Supply
systems as per EN 50171.
Built to EN 1838 and EN 60598-2-22 .
EMC protection to EN 55015.
Technical data
Mains voltage: see type label
Amb. temp. range: see type label
Protection class: see type label
Protection category:
see type label
Light source: LEDs
Subject to technical changes!
Hinweise
Kennzeichnung Notleuchten (Systemleuchten)
Nach DIN EN 60598-2-22 sind Notleuchten, entsprechend ihres Aufbaus und
ihrer Konfi guration, vor der Installation auf dem Typenschild zu kennzeichnen.
Z
Im zweiten Feld der sich auf den Typenschild befi ndlichen Tabelle, sind die nicht
zutreff enden Betriebsarten der Leuchte mit einem wasserfesten Stift zu streichen
oder ggf. die zutreff ende Betriebsart zu ergänzen.
0 Notleuchte in Bereitschaftsschaltung
1 Notleuchte in Dauerschaltung
2 Kombinierte Notleuchte in Bereitschaftsschaltung
3 Kombinierte Notleuchte in Dauerschaltung
Lichttechnische Daten sind zum Download auf unserer
Webseite zu fi nden:
http://www.inotec-licht.de/de/produkte/systemleuchten/
Notes
Marking exit luminaires (System)
According to EN 60598-2-22, the construction and confi guration of the emergen-
cy luminaire has to be indicated on the type label.
Z
The luminaire operation mode has to be crossed out/added in the 2nd fi eld of
the type label. A waterproof marker has to be used.
0 emergency luminaire in non-maintained operation
1 emergency luminaire in maintained operation
2 combined emergency luminaire in non-maintained operation
3 combined emergency luminaire in maintained operation
Photometric data is available for download at our web page:
http://www.inotec-licht.de/en/products/system-luminaires/

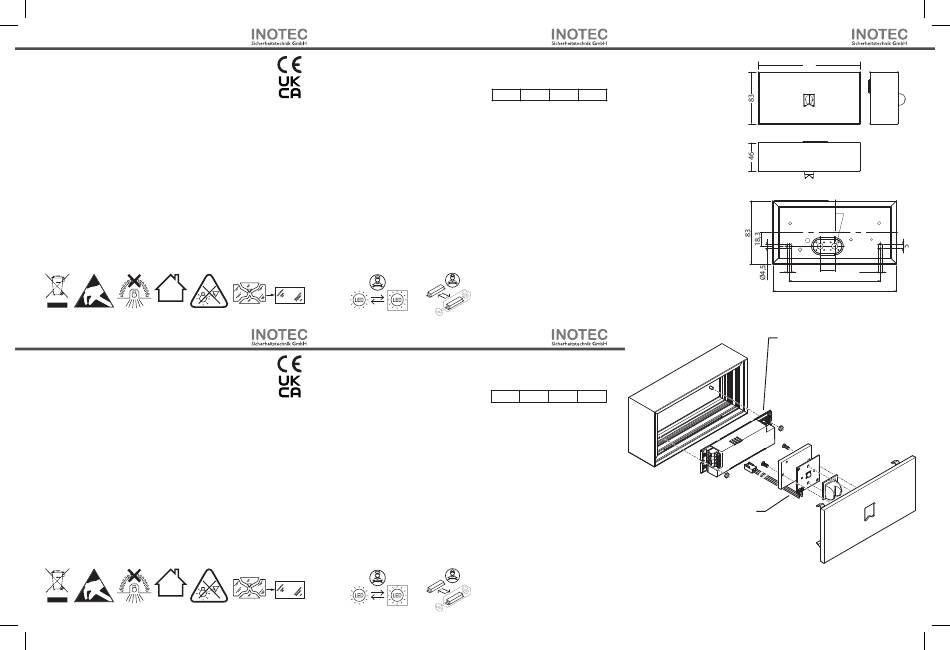

Montageanleitung
Maße:
Dimensions:
SN 6296.1 ...
0/1 **** ***
0/1 **** ***
LED Modul
LED module
Best.Nr./Order code
104865787
163
Kabeleinführung
19
5 Ø 4,5
120
163
Betriebsgerät
Operating device
Best.Nr./Order code
101422893 J-ET 5.1 SV
101425321 ILD 24/4-CC-320-C
101965083 FLD 230/4-CC-320-L
