Latauslaite Bosch C70 I Käyttöohje

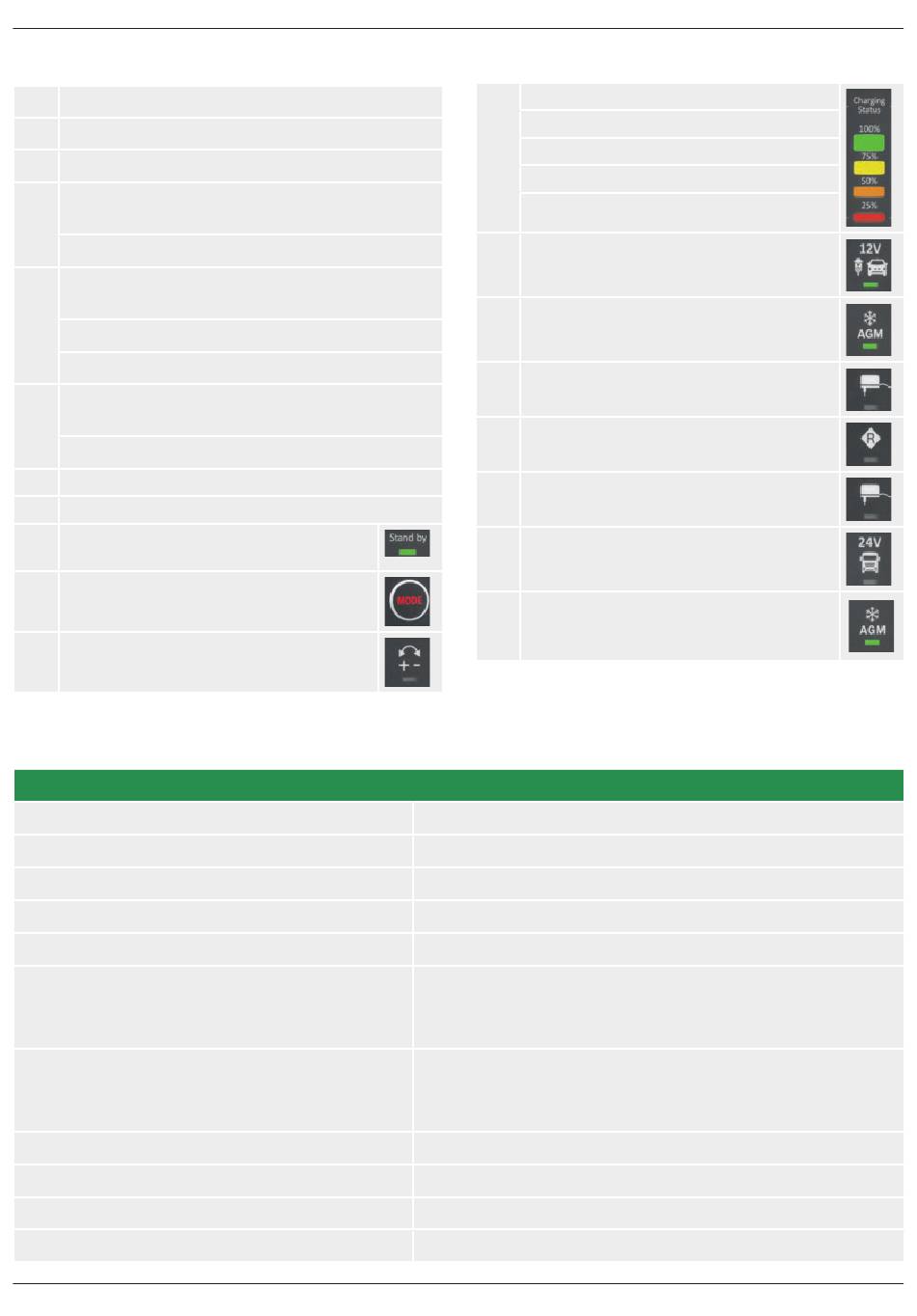

1 Laitteen kuvaus
1 Latauslaite
2 Asennuskoukku
3 Verkkojohto ja verkkoliitäntä
4 Latauskaapeli, jossa on rengasliitin
(punainen ja musta)
a Pistoke
5 Latauskaapeli, jossa on rengasliittimet
(punainen ja musta)
a Pistoke
b Sulakepidin ja sulake
6 Latauskaapeli, jossa on liittimet (punai-
nen ja musta)
a Pistoke
7 (+) Liitin (punainen)
8 (–) Liitin (musta)
9 Valmiustila
10 Tilan valintapainike
11 Estojännitesuojaus + -
2 Tekniset tiedot
Tekniset tiedot
Tulojännite
Käynnistymisvirta
Nimellisottovirta
Ottoteho
Nimellislähtöjännite
Latausjännite
Latausvirta
Nimellislähtövirta
Paluuvirta 1
Kotelointiluokka
Suojausluokka
178
12 Akkukapasiteetin näyttö
Akkukapasiteetti: 100 %
Akkukapasiteetti: 75 %
Akkukapasiteetti: 50 %
Akkukapasiteetti: 25 %
13 Tila 1 | 12 V
(moottoripyörä/auto)
14 Tila 2 | 12 V (lataus 0-4°C:n läm-
pötilassa talvella tai AGM)
15 Tila 3 | 12 V (huolto)
16 Tila 4 | 12 V
(elvytys)
17 Tila 5 | 12 V (Jännitteen ylläpito
akun vaihdon aikana)
18 Tila 6 | 24 V (kuorma-auto)
19 Tila 7 | 24 V (lataus 0-4°C:n läm-
pötilassa talvella tai AGM)
230 VAC / 50 Hz
<50 A
Maks. 2 A (tehollisarvo)
190 W
DC 12 V/24 V
14,4 V/14,7 V (± 0,25 V),
28,8 V/29,4 V (± 0,6 V),
16,5 V/13,6 V (± 0,5 V)
10 A (± 10 %),
5 A (± 10 %),
1,5 A (± 0,3 A)
10 A & 5 A
< 5 mA (ei AC-tulo)
IP65 (pölytiivis, vesitiivis)
II (kaksinkertaisesti eristetty)
