Laadimisseade Bosch C70 I Kasutusjuhend

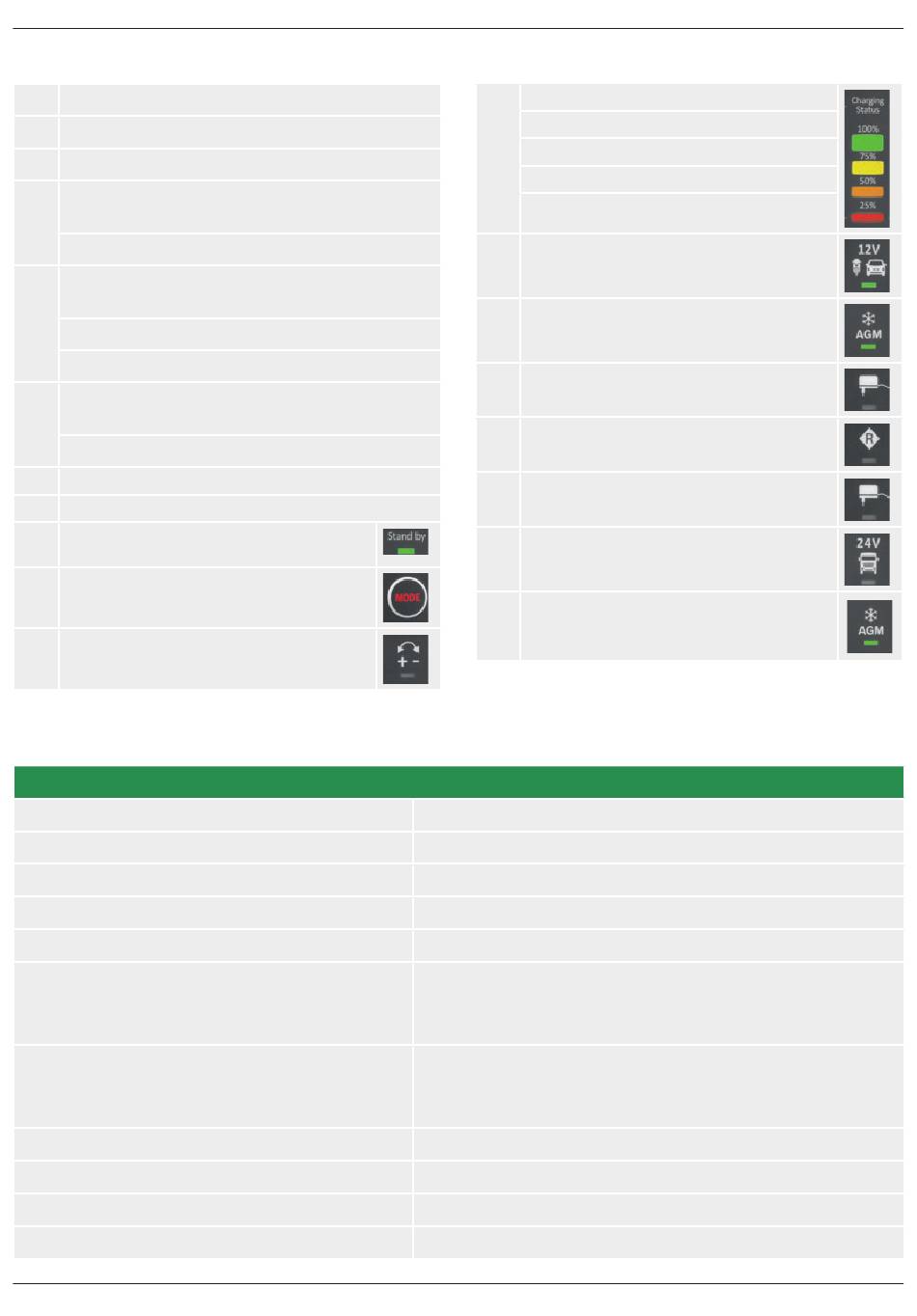

1 Seadme kirjeldus

1 Laadimisseade
2 Paigalduskonksud
3 Võrguühendusega võrgukaabel
4 Rõngasaasaga laadimiskaabel
(punane ja must)
a pistik
5 Rõngasaasadega laadimiskaabel (punane
ja must)
a pistik
b kaitsmega kaitsmekinnitus
6 Ühendusklemmidega laadimiskaabel (pu-
nane ja must)
a pistik
7 (+) ühendusklemm (punane)
8 (–) ühendusklemm (must)
9 Ooterežiim
10 Režiimivaliku nupp
11 Polaarsuse kaitse +-

2 Tehnilised andmed

Tehnilised andmed
Sisendpinge
Käivitusvool
Nominaalne sisendvool
Sisendvõimsus
Nominaalne väljundpinge
Laadimispinge
Laadimisvool
Nominaalne väljundvool
Tagasivool1
Kaitseliik
Kaitseklass
12 Aku mahtuvuse näit
Aku mahtuvus: 100%
Aku mahtuvus: 75%
Aku mahtuvus: 50%
Aku mahtuvus: 25%
13 Režiim 1 | 12 V
(mootorratas/auto)
14 Režiim 2 | 12 V (laadimine tem-
peratuuril 0–4°C talvel või AGM)
15 Režiim 3 | 12 V (hooldus)
16 Režiim 4 | 12 V
(regeneratsioon)
17 Režiim 5 | 12 V (pinge säilitami-
ne aku vahetamise ajal)
18 Režiim 6 | 24 V (veok)
19 Režiim 7 | 24 V (laadimine tem-
peratuuril 0–4°C talvel või AGM)
230 VAC / 50 Hz
<50 A
Max. 2 A (RMS-väärtus)
190 vatti
12 V/24 V alalisvool
14,4 V/14,7 V (± 0,25 V),
28,8 V/29,4 V (± 0,6 V),
16,5 V/13,6 V (± 0,5 V)
10 A (± 10%),
5 A (± 10%),
1,5 A (± 0,3 A)
10 A ja 5 A
< 5 mA (puudub vahelduvvoolu sisend)
IP65 (tolmukindel, veekindel)
II (topeltisolatsiooniga)
