Busch-Jaeger 83221AP-611 Technisches Handbuch Seite 18

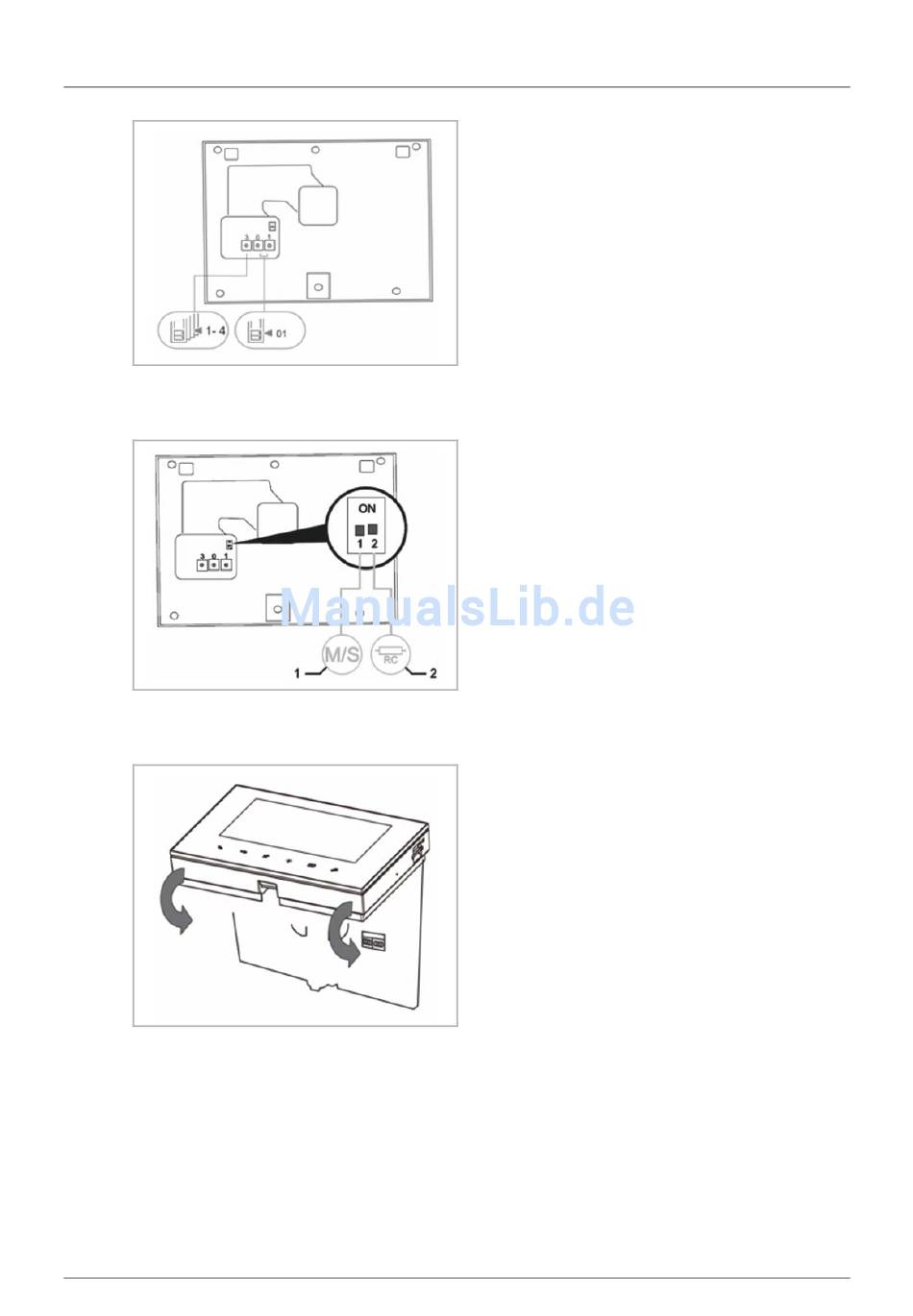

Abb. 7: Adresse einstellen
Abb. 8: Master/Slave Schalter setzen
Abb. 9: Geräteoberteil aufrasten
Technisches Handbuch 1373-1-8593 / 2CKA001373B8593
Anschluss, Einbau / Montage
4. Stellen Sie an den Drehschaltern auf
der Rückseite des Gehäuseoberteils
die Adresse der bevorzugten
Außenstation und die Adresse der
Innenstation ein (siehe Kapitel
„Adressierung der Stationen" auf
Seite 53).
5. Stellen Sie an den Schaltern auf der
Rückseite des Gehäuseoberteils die
Master- / Slave-Funktion und den
Abschlusswiderstand ein (siehe
Master/Slave Schalter
Kapitel „
setzen
" auf Seite 52).
6. Rasten Sie das Geräteoberteil auf
das Unterteil auf. Legen Sie dazu die
Geräteoberseite auf die Rastnasen
auf und drücken Sie die Unterseite
dann auf das Geräteunterteil bis die
Klemme einrastet.
Die Innenstation ist nun fertig montiert.
│18
