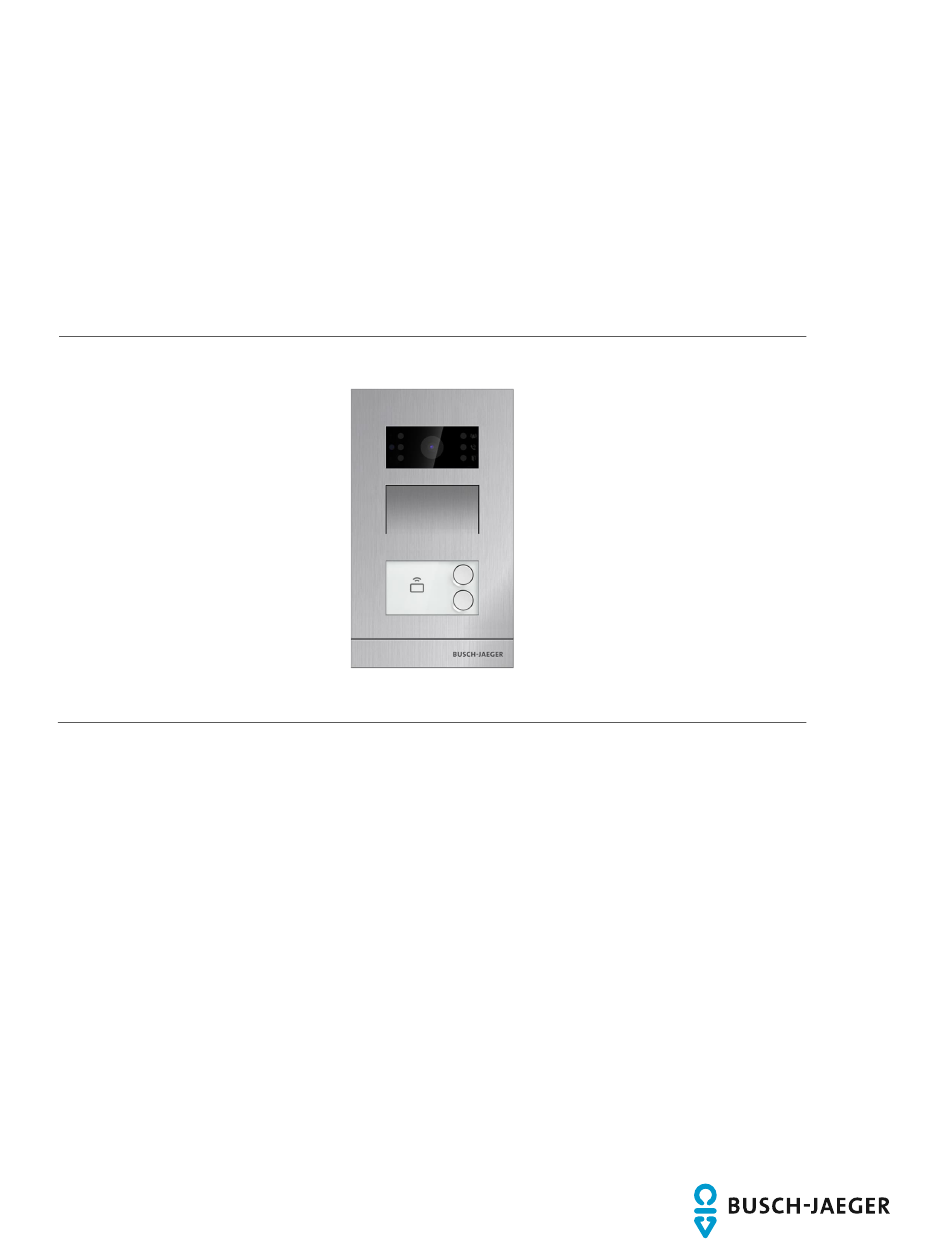

2TMD042200D0022 │ 27.10.2022
Produkthandbuch
®
Busch-Welcome
IP

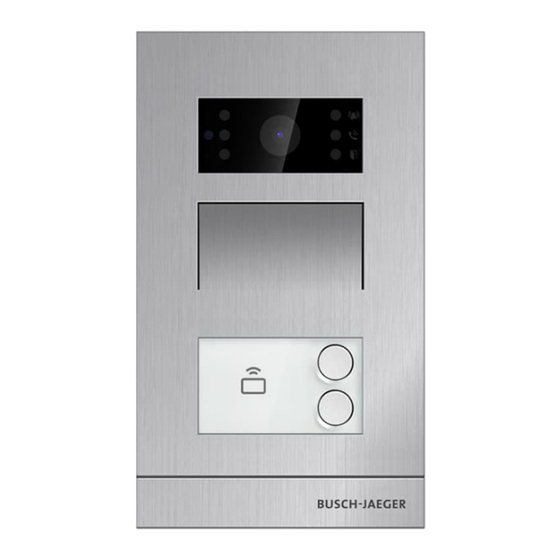

H8131.P.-.-03 Außenstation Video Mini
H8136.P.-.-03 Außenstation Video Mini

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Busch-Jaeger Busch-Welcome IP H8131 P-03 Serie

  • Seite 1 2TMD042200D0022 │ 27.10.2022 Produkthandbuch ® Busch-Welcome H8131.P.-.-03 Außenstation Video Mini H8136.P.-.-03 Außenstation Video Mini...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inha ltsv erzeichnis Hinweise zur Anleitung ......................... 4 Sicherheit ............................. 4 Bestimmungsgemäßer Gebrauch ......................4 Umgebung ............................5 Busch-Jaeger Geräte ......................... 5 Produktbeschreibung ..........................6 Gerätetyp ..........................6 Bedienelemente ......................... 7 Anschlussbeschreibung ......................8 Sperrentyp und Anschluss......................9 Technische Daten..........................10 Montage / Installation ..........................
  • Seite 3 Inhaltsverzeichnis 8.1.21 Anzeigen der Version......................45 8.1.22 Anzeigen der Seriennummer ....................46 Konfigurieren Sie die Einstellungen für "Smart Access Point" ............ 47 8.2.1 Hinzufügen einer Außenstation Mini ..................47 8.2.2 Konfigurieren Sie die Einstellungen ..................48 Kartenverwaltung ........................55 Wiederherstellen der Werkseinstellungen ................. 57 Netzsicherheit ............................
  • Seite 4: Hinweise Zur Anleitung

    Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie dieses Handbuch aufmerksam durch und befolgen Sie die aufgeführten Hinweise. So vermeiden Sie Personen- und Sachschäden und gewährleisten einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit.
  • Seite 5: Umgebung

    Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Busch-Jaeger Geräte Alle Verpackungsmaterialien und Geräte von Busch-Jaeger sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe.
  • Seite 6: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Gerätetyp Größe (mm) Artikelnum Bestellnummer Produktname Farbe (DxHxW) H81313P1- Mini video outdoor station, Aluminum 2TMA130010A0003 99 x 168 x 26 A-03 1 button, ID, SM alloy H81313P2- 2TMA130010A0006 Mini video outdoor station, Aluminum 99 x 168 x 26 A-03 2 buttons, ID, SM alloy...
  • Seite 7: Bedienelemente

    Produktbeschreibung Bedienelemente Beschreibung Klingelanzeige Anzeige blinkt langsam: Klingeln Anzeige blinkt schnell: Leitung belegt Rufanzeige Anzeige „Tür öffnen“ Integration von Lautsprecher und Mikrofon Ruftaste Beschriftungsfeld Integriertes Kartenlesegerät Produkthandbuch 2TMD042200D0022 │7...
  • Seite 8: Anschlussbeschreibung

    Produktbeschreibung Anschlussbeschreibung EXIT AGND LOCK NC COM NO GND DC+ Funktion Anschluss für den zur Erkennung des Türzustands verwendeten Sensor Anschluss für Exit-Taste Steckklemmen (LOCK...AGND) für Türöffner Steckklemmen (COM...NC...NO) für potenzialfreien Ausgang Steckklemmen (DC+...GND) für eigenständige Stromversorgung LAN (PoE) Produkthandbuch 2TMD042200D0022 │8...
  • Seite 9: Sperrentyp Und Anschluss

    Produktbeschreibung Sperrentyp und Anschluss Verdrahtun Sperrentyp Bild Betriebsart Spannung gsart Elektrischer Zum Öffnen ⎓ Type A/B 12 V Türöffner, 12 V einschalten Elektrischer Zum Öffnen ⎓ Typ B 24 V Türöffner, 24 V einschalten Elektrisches Zum Öffnen Kastenschloss, ⎓ Type A/B 12 V einschalten 12 V...
  • Seite 10: Technische Daten

    Technische Daten Technische Daten Bezeichnung Wert Nennspannung ⎓ 24 V Betriebsspannungsbereich ⎓ 20-27 V ⎓ 27 V , 310 mA Nennstrom ⎓ 24 V , 350 mA Umgebungstemperatur -40 °C…+55 °C 99 mm x 168 mm × 26 mm (H8131.P.-.) Produktabmessungen 105 mm x 180 mm ×...
  • Seite 11: Montage / Installation

    Montage / Installation Montage / Installation Warnung Elektrische Spannung! Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. – Vor Montage und/oder Demontage Netzspannung freischalten! –...
  • Seite 12: Montage

    Montage / Installation Montage 7.2.1 Vorbereitung Tragen Sie Handschuhe, um sich vor Schnitten zu schützen. 7.2.2 Einbauhöhe 1.5 m 5 feet Produkthandbuch 2TMD042200D0022 │12...
  • Seite 13: Einbausituation

    Montage / Installation 7.2.3 Einbausituation Hinweis Die folgenden Einbaubedingungen sind zu vermeiden, um eine gute Bildqualität zu gewährleisten: Direkte Lichteinstrahlung ■ Direktes Sonnenlicht ■ Extrem heller Bildhintergrund ■ Stark reflektierende Wände gegenüber der Türstation ■ Produkthandbuch 2TMD042200D0022 │13...
  • Seite 14: Aufputzmontage

    Montage / Installation 7.2.4 Aufputzmontage Dimension des Produkts 99 mm 26.5 mm 78 mm 62 mm 60 mm Aufputz-Montage an der Wand Mount ing screw x 4 ⌀ Screw shaf t: S cre w length: ≥ 25 mm Produkthandbuch 2TMD042200D0022 │14...
  • Seite 15 Montage / Installation Aufputzmontage auf der Dose (z.B. VDE-Dose) Mounting screw x 4 ⌀ S crew shaft : S cre w le ngth: 25 mm ≥ Produkthandbuch 2TMD042200D0022 │15...
  • Seite 16: Unterputzmontage

    Montage / Installation 7.2.5 Unterputzmontage Dimension des Produkts 99 mm 45 mm 105 mm 53 mm 99 mm Unterputzmontage mit Vorinstallationsdose Mounting scre w x 4 ⌀ Screw sh aft : S cre w length: ≥ 25 mm Produkthandbuch 2TMD042200D0022 │16...
  • Seite 17: Hohlwand-Montage

    Montage / Installation 7.2.6 Hohlwand-Montage Dimension des Produkts 92 mm 105 mm 43 mm 90 mm 97 mm Montage Mounting screw x 4 ⌀ Screw shaft : Screw le ngth: ≥ 2 5 mm Produkthandbuch 2TMD042200D0022 │17...
  • Seite 18: Austausch Des Namensschilds

    Montage / Installation 7.2.7 Austausch des Namensschilds Produkthandbuch 2TMD042200D0022 │18...
  • Seite 19: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Konfigurieren Sie die Einstellungen der Innenstation 8.1.1 Installateurmodus der Außenstation aktivieren Hinweis Die Mini-Außenstation muss sich im selben Netzwerk befinden wie die Innenstation. Unlock indicator Fi rst pushbutton P ushbutton m odule Gehen Sie folgendermaßen vor: Schalten Sie die Mini-Außenstation ein; die drei Anzeigeleuchten leuchten grün. ■...
  • Seite 20: Außenstation Über Innenstation Aufrufen

    Inbetriebnahme 8.1.2 Außenstation über Innenstation aufrufen Klicken Sie auf der Zusatzseite der Innenstation auf „System“. Klicken Sie unter "Systemeinstellungen" auf "Einstellungen" und geben Sie das Elektroinstallateur-Passwort ein, um den Einstellungsbildschirm aufzurufen. Produkthandbuch 2TMD042200D0022 │20...
  • Seite 21 Inbetriebnahme Tippen Sie unter "Einstellungen" auf "Einstell. Außenstation". Produkthandbuch 2TMD042200D0022 │21...
  • Seite 22: Lokale Geräteeinstellungen

    Inbetriebnahme 8.1.3 Lokale Geräteeinstellungen 1. Gerätemodus = OS (Außenstation) Gehen Sie folgendermaßen vor: [1] Wählen Sie unter "Einstell. Außenstation" in der Dropdownliste "OS" aus. [2] Geben Sie die Gebäudenummer ein (1…999). [3] Geben Sie die Gerätenummer ein (1…64). [4] Tippen Sie auf " ", um die Einstellung zu verlassen und tippen Sie auf "OK", um die Einstellungen zu speichern.
  • Seite 23 Inbetriebnahme 2. Gerätemodus = 2nd OS (zweite bestätigte Außenstation) Standort des IP-Gateways = Innen In diesem Fall ist die zweite Außenstation mit dem Router in der Wohnung verbunden (siehe nachstehendes Diagramm). Gehen Sie folgendermaßen vor: [1] Wählen Sie unter "Einstell. Außenstation" in der Dropdownliste "2nd OS" aus. [2] Wählen Sie "Innen"...
  • Seite 24 Inbetriebnahme Standort des IP-Gateways = Außen In diesem Fall ist die zweite Außenstation mit dem Switch außerhalb der Wohnung verbunden (siehe nachstehendes Diagramm). Produkthandbuch 2TMD042200D0022 │24...
  • Seite 25 Inbetriebnahme Gehen Sie folgendermaßen vor: [1] Wählen Sie unter "Einstell. Außenstation" in der Dropdownliste "2nd OS" aus. [2] Wählen Sie "Außen" aus der Dropdownliste. [3] Geben Sie die Gebäudenummer ein (1…999). [4] Geben Sie die Raumnummer ein (01…63 + 01…32, z.B. 0101). [5] Geben Sie die Gerätenummer ein (1…2).
  • Seite 26: Einstellung Türöffner-Typ Beim Wischen

    Inbetriebnahme 8.1.4 Einstellung Türöffner-Typ beim Wischen Diese Einstellung bezieht sich nur auf Taster-Außenstationen mit Kartenlesegerät. Gehen Sie folgendermaßen vor: [1] Wählen Sie unter "Einstell. Außenstation" in der Dropdownliste "Türöffner Typ" aus. Es kann zwischen "Haupttüröffner" und "Nebensperre" ausgewählt werden. [2] Tippen Sie auf " ", um die Einstellung zu verlassen und tippen Sie auf "OK", um die Einstellungen zu speichern.
  • Seite 27: Einstellung Haupttüröffner

    Inbetriebnahme 8.1.5 Einstellung Haupttüröffner Gehen Sie folgendermaßen vor: [1] Wählen Sie unter "Einstell. Außenstation" in der Dropdownliste den "Türöffner Typ" aus. Es kann zwischen "Türöffner Kontakt", "Potentialfreier Ausgang" und "IP-Schaltaktor" ausgewählt werden. [2] Wenn Türöffner Typ = "IP-Schaltaktor", dann müssen Sie den Türöffner Typ aus der Dropdownliste auswählen.
  • Seite 28: Einstellung Nebensperre

    Inbetriebnahme 8.1.6 Einstellung Nebensperre Gehen Sie folgendermaßen vor: [1] Wählen Sie unter "Einstell. Außenstation" in der Dropdownliste den "Türöffner Typ" aus. Es kann zwischen "Türöffner Kontakt", "Potentialfreier Ausgang" und "IP-Schaltaktor" ausgewählt werden. [2] Wenn Türöffner Typ = "IP-Schaltaktor", dann müssen Sie den Türöffner Typ aus der Dropdownliste auswählen.
  • Seite 29: Einstellung Statuserkennung Tür

    Inbetriebnahme 8.1.7 Einstellung Statuserkennung Tür Wenn diese Funktion aktiviert ist, sendet das IP touch einen Alarm an die Management Software, wenn die Tür länger als 120 Sekunden geöffnet ist (ein Sensor sollte vorher an die Außenstation angeschlossen werden). Gehen Sie folgendermaßen vor: [1] Aktivieren Sie unter "Einstell.
  • Seite 30: Einstellung Entnahmealarm Außenst

    Inbetriebnahme 8.1.8 Einstellung Entnahmealarm Außenst. Wenn diese Funktion aktiviert ist, sendet das IP touch einen Alarm an die Management Software, wenn die Außenstation von der Wand entfernt wird. Gehen Sie folgendermaßen vor: [1] Aktivieren Sie unter "Einstell. Außenstation" das Kontrollkästchen "Entnahmealarm Außenst.", um die Funktion zu aktivieren.
  • Seite 31: Einstellung Lautstärke Klingelton

    Inbetriebnahme 8.1.9 Einstellung Lautstärke Klingelton Gehen Sie folgendermaßen vor: [1] Klicken Sie unter "Einstell. Außenstation" auf "+" oder "-", um die Klingeltonlautstärke anzupassen. [2] Tippen Sie auf " ", um die Einstellung zu verlassen und tippen Sie auf "OK", um die Einstellungen zu speichern.
  • Seite 32: Einstellung Tastenton

    Inbetriebnahme 8.1.10 Einstellung Tastenton Gehen Sie folgendermaßen vor: [1] Aktivieren Sie unter "Einstell. Außenstation" das Kontrollkästchen "Tastenton", um die Funktion zu aktivieren. [2] Tippen Sie auf "+" oder "-", um die Sprachlautstärke einzustellen. [3] Tippen Sie auf " ", um die Einstellung zu verlassen und tippen Sie auf "OK", um die Einstellungen zu speichern.
  • Seite 33: Einstellung Sprachanweisungen

    Inbetriebnahme 8.1.11 Einstellung Sprachanweisungen Wenn diese Funktion aktiviert ist, spielt die Außenstation während des Betriebs den Ton für "Laufender Ruf" ab. Gehen Sie folgendermaßen vor: [1] Aktivieren Sie unter "Einstell. Außenstation" das Kontrollkästchen "Sprachanweisungen", um die Funktion zu aktivieren. [2] Tippen Sie auf "+" oder "-", um die Sprachlautstärke einzustellen. [3] Die Sprache der Sprachanweisungen entspricht der Systemsprache.
  • Seite 34: Einstellung Sprache

    Inbetriebnahme 8.1.12 Einstellung Sprache Gehen Sie folgendermaßen vor: [1] Wählen Sie unter "Einstell. Außenstation" aus der Dropdownliste eine Sprache aus. [2] Tippen Sie auf " ", um die Einstellung zu verlassen und tippen Sie auf "OK", um die Einstellungen zu speichern. Produkthandbuch 2TMD042200D0022 │34...
  • Seite 35: Einstellung Aufzugssteuerung

    Inbetriebnahme 8.1.13 Einstellung Aufzugssteuerung Diese Einstellung ist verfügbar, wenn der Gerätemodus der Außenstation auf "OS" gesetzt ist. Gehen Sie folgendermaßen vor: [1] Aktivieren Sie unter "Einstell. Außenstation" das Kontrollkästchen "Einst. Aufzugssteuerung", um die Funktion zu aktivieren. [2] Geben Sie die Nummer der Etage ein, auf der sich die lokale Außenstation befindet (- 7…+63).
  • Seite 36: Anti-Flicker-Einstellung

    Inbetriebnahme 8.1.14 Anti-Flicker-Einstellung Gehen Sie folgendermaßen vor: [1] Wählen Sie unter "Einstellungen Außenstation" die Bildwiederholrate aus der Dropdownliste aus. Es kann zwischen "60 Hz" und "50 Hz" ausgewählt werden. [2] Tippen Sie auf " ", um die Einstellung zu verlassen und tippen Sie auf "OK", um die Einstellungen zu speichern.
  • Seite 37: Einstellung Rufweiterleitung Concier

    Inbetriebnahme 8.1.15 Einstellung Rufweiterleitung Concier. Diese Einstellung ist verfügbar, wenn der Gerätemodus der Außenstation auf "OS" oder "GS" gesetzt ist. Wenn diese Funktion aktiviert ist, wird jeder eingehende Ruf von dieser Außenstation an die zugewiesene Concierge Station weitergeleitet. Gehen Sie folgendermaßen vor: [1] Aktivieren Sie unter "Einstell.
  • Seite 38: Einstellung Wiegand

    Inbetriebnahme 8.1.16 Einstellung Wiegand Gehen Sie folgendermaßen vor: [1] Aktivieren Sie unter "Einstell. Außenstation" das Kontrollkästchen "Wiegand-Ausgang", um die Funktion zu aktivieren. [2] Wählen Sie das Format des Wiegand-Ausgangs aus der Dropdownliste aus. Es kann zwischen "26 Bit" und "34 Bit" ausgewählt werden. [3] Tippen Sie auf "...
  • Seite 39: Einstellung Taster

    Inbetriebnahme 8.1.17 Einstellung Taster Gehen Sie folgendermaßen vor: [1] Wählen Sie unter "Einstell. Außenstation" in der Dropdownliste die "Tastenspalte" aus. Diese Einstellung ist nur dann verfügbar, wenn das Tastenmodul an der Außenstation erkannt wird. Es kann zwischen "1" und "2" ausgewählt werden (optional). [2] Tippen Sie auf "Taster-Adresseinstellungen".
  • Seite 40 Inbetriebnahme [3] Wählen Sie die Funktion aus der Dropdownliste aus. Es kann zwischen "Ruf", "Licht einschalten" und "Keine" ausgewählt werden. [4] Wählen Sie den Gerätetyp aus der Dropdownliste aus. Es kann zwischen "Innenstation" und "Ruf Concierge" ausgewählt werden. [5] Geben Sie die Adresse entsprechend dem Gerätetyp ein. [6] Tippen Sie auf "OK".
  • Seite 41: Einstellung Zeitsynchronisierung

    Inbetriebnahme 8.1.18 Einstellung Zeitsynchronisierung Gehen Sie folgendermaßen vor: [1] Wählen Sie unter "Einstell. Außenstation" die Methode der Zeitsynchronisierung aus der Dropdownliste aus. Es kann zwischen "Sync. Smart AP" und "Zeitsync schließen" ausgewählt werden. Wenn "Sync. Smart AP" ausgewählt wird, synchronisiert die Außenstation die Zeit mit der Management Software.
  • Seite 42: Einstellung Kompatibler Betrieb

    Inbetriebnahme 8.1.19 Einstellung Kompatibler Betrieb Die Außenstation wird im Sicherheitsmodus betrieben, um einen hohen Schutz zu gewährleisten ("Kompatibler Betrieb" ist standardmäßig deaktiviert). Es wird empfohlen, den Kompatiblen Betrieb nur dann zu verwenden, wenn die Geräte mit älteren Produktversionen kommunizieren sollen. In diesem Modus erfolgt die Datenübertragung zwischen den Geräten unverschlüsselt, was zu Datenverlust führen kann und das Risiko für Cyber-Attacken erhöht.
  • Seite 43: Aktualisierung Der Firmware

    Inbetriebnahme 8.1.20 Aktualisierung der Firmware Hinweis Die Außenstation muss den Installateurmodus verlassen haben, bevor ein Firmware-Update durchgeführt wird. Wenn die Torstation (Gerätemodus = GS) ein Firmware-Update durchführen muss, dann muss vor der Aktualisierung eine Torstation (Geräte-ID = 1) verwendet werden. Wenn die Gebäude-Außenstation (Gerätemodus = OS) ein Firmware-Update durchführen muss, dann muss vor der Aktualisierung eine Gebäude- Außenstation (Geräte-ID = 1) verwendet werden.
  • Seite 44 Inbetriebnahme [2] Wählen Sie aus der Dropdownliste die gewünschte Außenstation aus. [3] Wählen Sie die Upgradedatei von der SD-Karte aus. [4] Tippen Sie auf "OK", um die Firmware zu aktualisieren. Produkthandbuch 2TMD042200D0022 │44...
  • Seite 45: Anzeigen Der Version

    Inbetriebnahme 8.1.21 Anzeigen der Version Die Versionsinformationen werden unter "Einstell. Außenstation" angezeigt. Produkthandbuch 2TMD042200D0022 │45...
  • Seite 46: Anzeigen Der Seriennummer

    Inbetriebnahme 8.1.22 Anzeigen der Seriennummer Die Seriennummer wird unter "Einstell. Außenstation" angezeigt. Produkthandbuch 2TMD042200D0022 │46...
  • Seite 47: Konfigurieren Sie Die Einstellungen Für "Smart Access Point

    Inbetriebnahme Konfigurieren Sie die Einstellungen für "Smart Access Point" 8.2.1 Hinzufügen einer Außenstation Mini Hinweis Nur eine Mini-Außenstation ohne Zertifikat kann von "Smart Access Point" hinzugefügt werden. Diese Mini-Außenstation verliert ihr Zertifikat, wenn ihre physikalische Adresse geändert wird. Die Mini-Außenstation muss eingeschaltet sein, bevor sie hinzugefügt wird. Führen Sie auf dem Konfigurationsbildschirm "Smart Access Point"...
  • Seite 48: Konfigurieren Sie Die Einstellungen

    Inbetriebnahme 8.2.2 Konfigurieren Sie die Einstellungen Klicken Sie auf der Konfigurationsseite auf „Türkommunikation“, „Außenstationen“ und dann auf eine Mini-Außenstation, um auf die Einstellungen zuzugreifen. Produkthandbuch 2TMD042200D0022 │48...
  • Seite 49: Grundlegende Informationen

    Inbetriebnahme Grundlegende Informationen Funktion Geräte-ID Klicken Sie auf dieses Symbol, um zur vorherigen Seite zurückzukehren Übersicht der Außenstation Gerätemodus der Außenstation Anzeige der Adresse der Außenstation Anzeige der Seriennummer der Außenstation Anzeige der Firmwareversion der Außenstation Produkthandbuch 2TMD042200D0022 │49...
  • Seite 50: Weitere Einstellungen

    Inbetriebnahme Weitere Einstellungen Funktion Festlegung der physikalischen Adresse der Außenstation Türöffner Aktivierung oder Deaktivierung der Zeitsynchronisation mit der Management Software. Firmware-Update über lokalen PC. Firmware-Update über externe Website. Vertrauenswürdige Geräte verwalten. Produkthandbuch 2TMD042200D0022 │50...
  • Seite 51 Inbetriebnahme Türöffner Gehen Sie folgendermaßen vor: [1] Klicken Sie auf der Seite der gewünschten Außenstation auf "Türöffner". [2] Legen Sie den Türöffner-Typ fest; es kann zwischen "Türöffner Kontakt", "Potentialfreier Ausgang" und "IP-Schaltaktor" ausgewählt werden. [3] Stellen Sie die Schaltdauer für die Sperren ein (1...10 Sekunden). [4] Klicken Sie zum Speichern auf "√".
  • Seite 52 Inbetriebnahme Wenn der Türöffner-Typ auf "IP-Schaltaktor" gesetzt ist, gehen Sie folgendermaßen vor: [1] Klicken Sie auf "Adresse IP-Schaltaktor". [2] Wählen Sie den gewünschten IP-Schaltaktor aus. [3] Klicken Sie auf "Bestätigen". Produkthandbuch 2TMD042200D0022 │52...
  • Seite 53 Inbetriebnahme Vertrauenswürdige Geräte verwalten Wenn Sie die Sperre der Mini-Außenstation freigeben möchten, müssen Sie Folgendes überprüfen: ob die Innenstation und die Außenstation auf "Smart Access Point" signiert sind. ■ ob die Innenstation zur Liste der vertrauenswürdigen Geräte der Mini-Außenstation ■ hinzugefügt wurde.
  • Seite 54 Inbetriebnahme [3] Wählen Sie die gewünschten Innenstationen aus. [4] Klicken Sie zur Bestätigung auf "√". [5] [Optional] Sie müssen die Funktion „Dieser Management Software vertrauen“ aktivieren, damit die Außenstation im Notfall entriegelt wird. [6] Klicken Sie auf „Speichern“. Produkthandbuch 2TMD042200D0022 │54...
  • Seite 55: Kartenverwaltung

    Inbetriebnahme Kartenverwaltung Dieses Kapitel bezieht sich auf eine Mini-Außenstation mit integriertem ID-Kartenlesegerät. Hinweis Es wird empfohlen, ID-Karten nur mit einer lokalen Außenstation oder einer Management Software zu erstellen und zu verwalten. 1. Kartenmanagement auf lokaler Außenstation. Programmierung Ring indicator Call indicator Unlock indicator 1st button Initialisierungsstatus...
  • Seite 56 Inbetriebnahme Nach dem Aufrufen der Einstellungen können folgende Funktionen implementiert werden: Funktion Aktion Anzeige „Tür öffnen“ Admin-Karte 1x durchziehen Orange blinkt 1x Benutzer registrieren Benutzerkarte 1x durchziehen Grün Admin-Karte 2x durchziehen Orange blinkt 2x Benutzer löschen Benutzerkarte 1x durchziehen Grün Admin-Karte 3x durchziehen Orange blinkt 3x Neuen Admin registrieren...
  • Seite 57: Wiederherstellen Der Werkseinstellungen

    Inbetriebnahme Wiederherstellen der Werkseinstellungen Ring indicator Call indicator Unlock indicator 1st button Gehen Sie folgendermaßen vor: [1] Schalten Sie das Gerät ein und warten Sie, bis die 3 LED-Anzeigen ausgeschaltet werden. [2] Halten Sie dann die erste Taste innerhalb von 30 Sekunden 3 Sekunden lang gedrückt, bis die 3 LED-Anzeigen gleichzeitig grün blinken, um anzuzeigen, dass sich das Gerät in den Konfigurationsmodus begibt.
  • Seite 58: Netzsicherheit

    Produkt, das Netzwerk, das System und die Schnittstellen vor Sicherheitsverletzungen, nicht autorisiertem Zugriff, Störungen, Eindringversuchen, Datenverlust und/oder Diebstahl von Daten oder Informationen zu schützen. Busch-Jaeger Ltd und ihre Tochtergesellschaften übernehmen keine Haftung für Schäden und/oder Verluste im Zusammenhang mit derartigen Sicherheitsverletzungen, unautorisiertem Zugriff, Störungen,...
  • Seite 59: Hinweise Zur Verwendung

    Lösung zur Abwehr von Malware Das Gerät ist nicht anfällig für Malware, da kein benutzerdefinierter Code auf dem System ausgeführt werden kann. Die einzige Möglichkeit, die Software zu aktualisieren, ist über Firmware-Upgrades. Nur von Busch-Jaeger signierte Firmware kann akzeptiert werden. Produkthandbuch 2TMD042200D0022 │59...
  • Seite 60: Hinweis

    Jaeger übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhalts, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch Busch-Jaeger verboten. Produkthandbuch 2TMD042200D0022 │60...
  • Seite 61 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB Gruppe Freisenbergstraße 2 58513 Lüdenscheid https://BUSCH-JAEGER.de info.bje@de.abb.com Zentraler Vertriebsservice: Tel.: +49 2351 956-1600 Fax: +49 2351 956-1700 Copyright © 2022 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten...
