5.5
Montage
Montage auf einer UP Dose nach DIN 49073-1, oder direkt auf einer ebenen Wandfläche.
Führen Sie zum Montieren des Gerätes die folgenden Schritte durch:

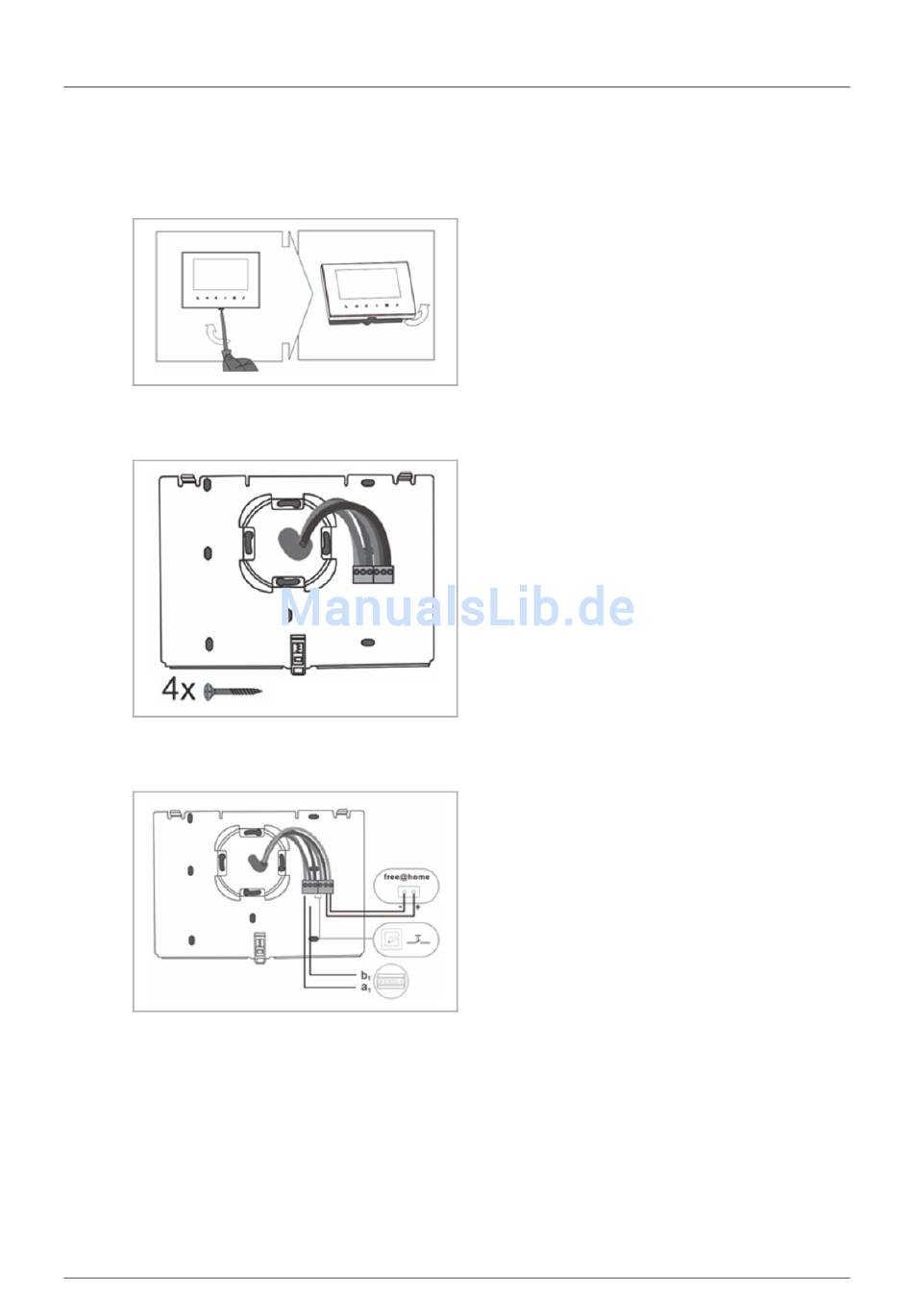

Abb. 4:
Gehäuse öffnen
Abb. 5:
Unterteil an Wand befestigen
Abb. 6:
Unterteil anschließen
Technisches Handbuch 1373-1-8593 / 2CKA001373B8593
Anschluss, Einbau / Montage
1. Öffnen Sie das Gehäuse des Panels
durch Ziehen der Klemme an der
Geräteunterseite und abhebeln.
2. Befestigen Sie das Geräteunterteil an
der Wand.
3. Schließen Sie das Geräteunterteil
entsprechend der Grafik an (siehe
Kapitel „Anschlussbilder" auf Seite
15).
│17
