Busch-Jaeger Busch-Welcome IP OneTouch 7 Produkthandbuch Seite 35

Die Anschlüsse, die Schalter und der Abschlusswiderstand befinden sich auf der Rückseite des
Busch-OneTouch 7.

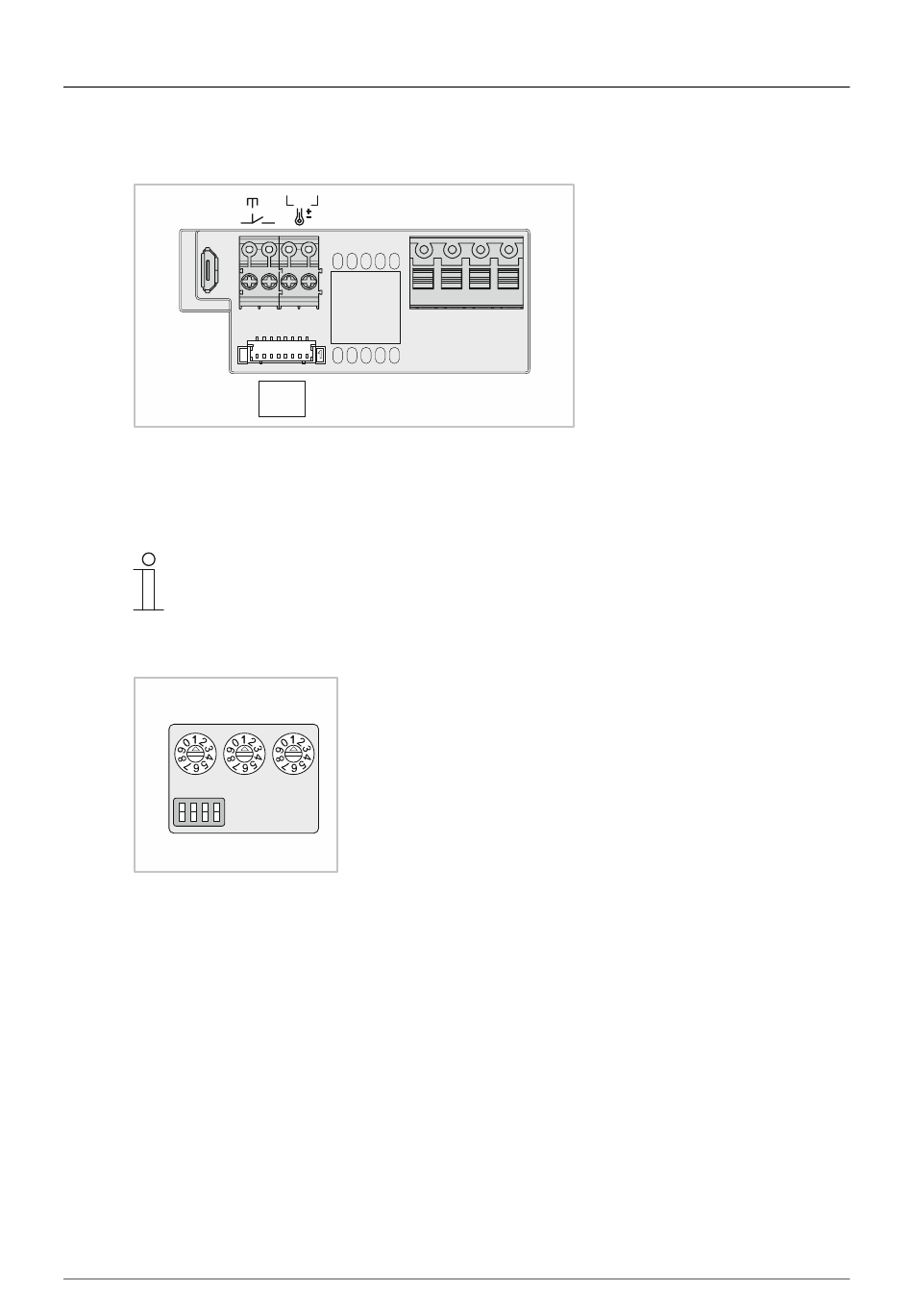

Abb. 13: Übersicht Anschlüsse
1. Das Gerät entsprechend der Grafik anschließen (siehe Kapitel 5.1 „Maßbilder" auf
Seite 23).
Hinweis
Wird das Touchpanel über WLAN verbunden, ist eine Zusatz-Spannungs-
versorgung vorzusehen.
Station X10
On
Off
X100 X 00 2 P/S RC
Abb. 14: Übersicht Schalter / Abschlusswiederstand
2. Über die Drehschalter auf der Rückseite des Gehäuses die Adresse der bevorzugten
Außenstation und die Adresse der Innenstation einstellen ().
3. Über die Schalter auf der Rückseite des Gehäuses die Primär-/Nebenfunktion und den
Abschlusswiderstand einstellen ().
Produkthandbuch 2TMD042500D0004
a1 b
LAN
(PoE)
X1
Anschluss, Einbau / Montage
1 DC+ GND
│35
