5.2
Anschlussbilder
11
10

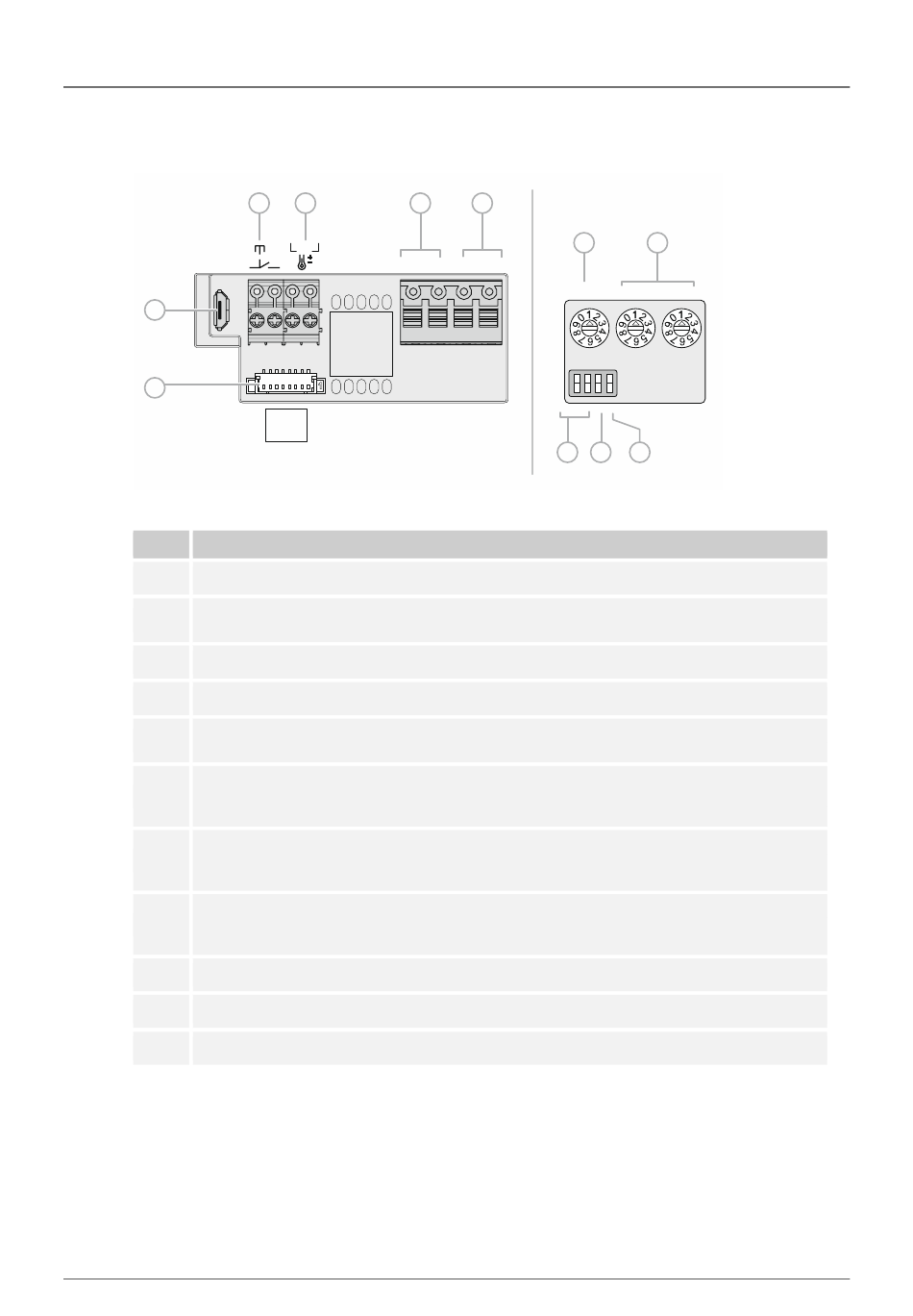

Abb. 5: Elektrischer Anschluss (Geräterückseite)
Pos. Funktion
[1] Türklingelanschluss
Anschluss für Temperatursensor
[2]
(z. B. PT100)
[3] Busch-Welcome
[4] Anschluss für lokale Spannungsversorgung
Wahlschalter Außenstation
[5]
Einstellen der Adresse der Standard-Außenstation
Wahlschalter Innenstation
[6]
Mit Wahlschalter X10 werden Zehnerstellen, mit Wahlschalter X1 Einerstellen und mit den
DIP-Schaltern X100 und X200 Hunderterstellen eingerichtet.
Schalter Abschlusswiderstand
[7]
In Videoinstallationen oder gemischten Audio- und Videoinstallationen muss der Schalter beim
letzten angeschlossenen Gerät als „RC on" festgelegt werden (EIN=RC on).
Schalter Primär-/Nebenfunktion
Nur eine Innenstation innerhalb einer Wohnung kann als „Primär" (EIN=Primär) festgelegt
[8]
werden.
[9] DIP-Schalter (analog zu [6])
[10] Wird als LAN-Anschluss verwendet, wenn ein Adapterkabel angeschlossen wird.
[11] Mikro USB-Anschluss Notfall-/Technikerzugriff
Tab.4: Anschluss Funktion
Produkthandbuch 2TMD042500D0004
1 2 3
a1 b
LAN
(PoE)
®
Busanschluss
4
5
1 DC+ GND
Station
On
Off
X1 0 0 X 0 0 2 P/S R C
9 8
Technische Daten
6
X10 X1
7
