Maßbilder

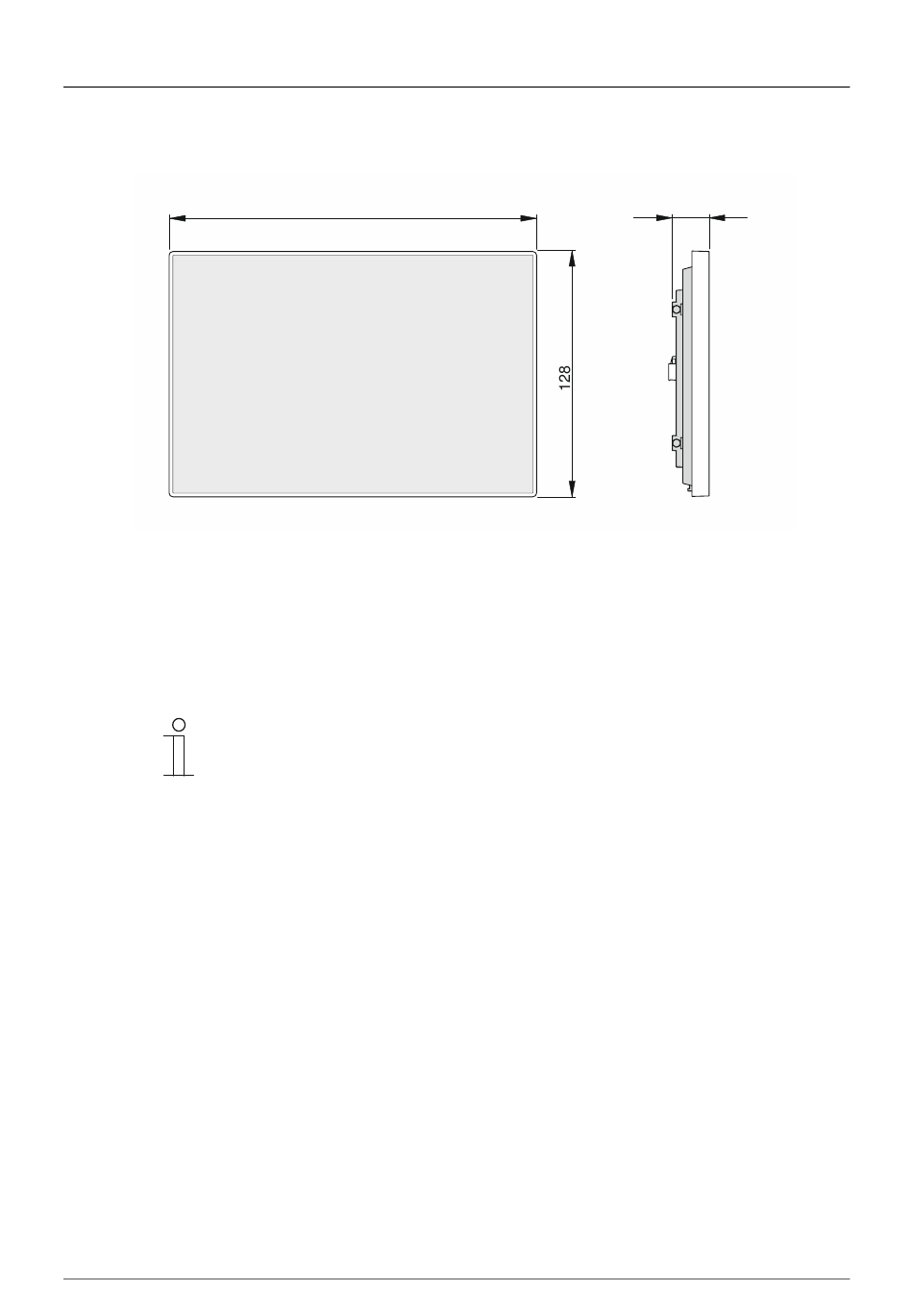

Abb. 4: Abmessungen
Alle Maße in Millimeter.
Die Aufbauhöhe des Geräts beträgt 14 mm.
Die Einbautiefe beträgt 10 mm.
Hinweis
Die Maße der zugehörigen UP-Montagedose (nicht im Lieferumfang enthalten)
betragen:
■
■
Die Maße der Aufputz-Montagedose (nicht im Lieferumfang enthalten) betragen:
■
Produkthandbuch 2TMD042500D0004
192
Einbaumaß Unterputz (H x B x T): 108 x 178 x 52 mm
Einbaumaß Hohlwand (H x B x T): 123 x 188 x 14 mm
(H x B x T): 123 x 188 x 14 mm
