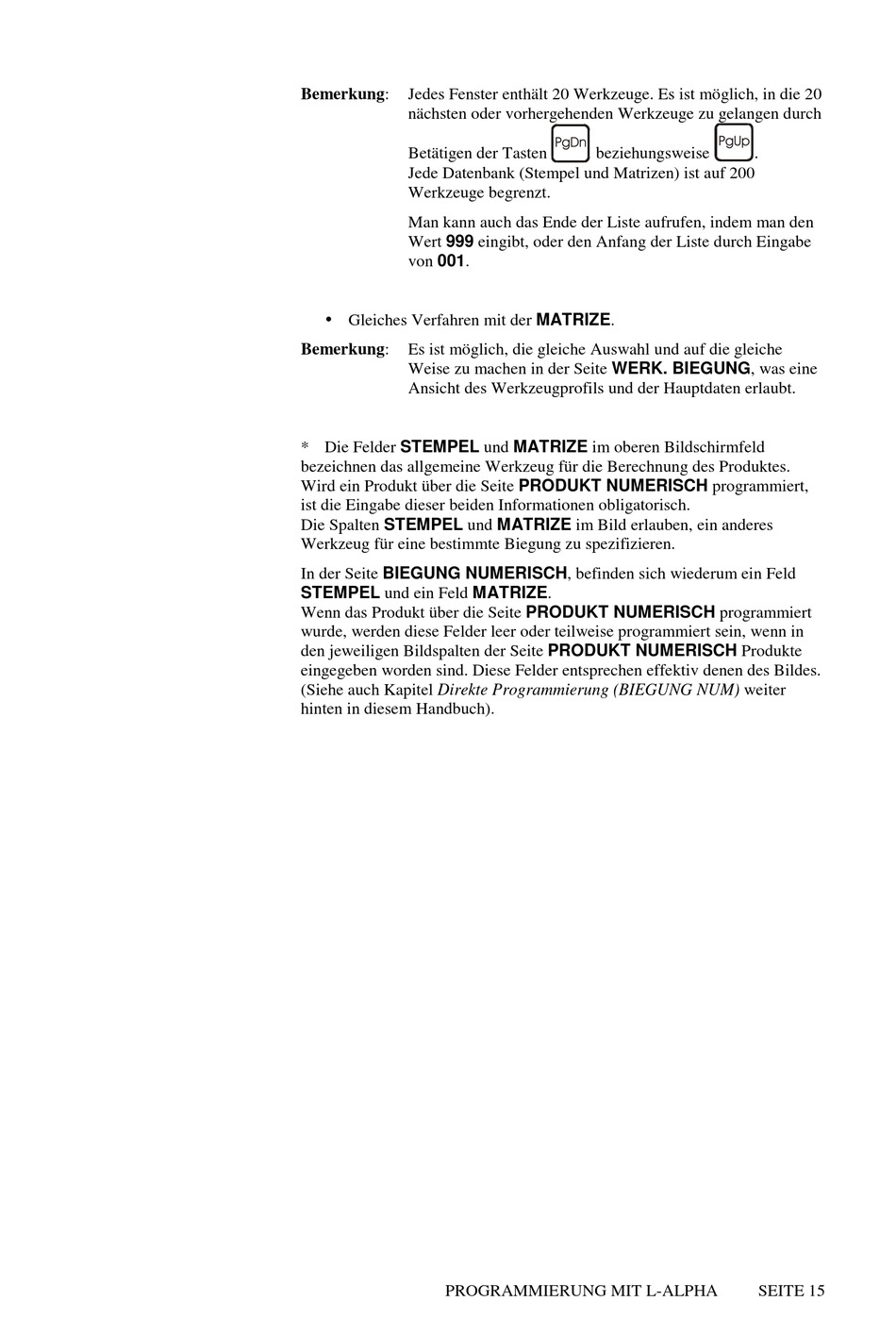

Bemerkung:
Jedes Fenster enthält 20 Werkzeuge. Es ist möglich, in die 20
nächsten oder vorhergehenden Werkzeuge zu gelangen durch
Betätigen der Tasten
Jede Datenbank (Stempel und Matrizen) ist auf 200
Werkzeuge begrenzt.
Man kann auch das Ende der Liste aufrufen, indem man den
Wert 999 eingibt, oder den Anfang der Liste durch Eingabe
von 001.
Gleiches Verfahren mit der MATRIZE.
Bemerkung:
Es ist möglich, die gleiche Auswahl und auf die gleiche
Weise zu machen in der Seite WERK. BIEGUNG, was eine
Ansicht des Werkzeugprofils und der Hauptdaten erlaubt.
* Die Felder STEMPEL und MATRIZE im oberen Bildschirmfeld
bezeichnen das allgemeine Werkzeug für die Berechnung des Produktes.
Wird ein Produkt über die Seite PRODUKT NUMERISCH programmiert,
ist die Eingabe dieser beiden Informationen obligatorisch.
Die Spalten STEMPEL und MATRIZE im Bild erlauben, ein anderes
Werkzeug für eine bestimmte Biegung zu spezifizieren.
In der Seite BIEGUNG NUMERISCH, befinden sich wiederum ein Feld
STEMPEL und ein Feld MATRIZE.
Wenn das Produkt über die Seite PRODUKT NUMERISCH programmiert
wurde, werden diese Felder leer oder teilweise programmiert sein, wenn in
den jeweiligen Bildspalten der Seite PRODUKT NUMERISCH Produkte
eingegeben worden sind. Diese Felder entsprechen effektiv denen des Bildes.
(Siehe auch Kapitel Direkte Programmierung (BIEGUNG NUM) weiter
hinten in diesem Handbuch).
PROGRAMMIERUNG MIT L-ALPHA
beziehungsweise
.
SEITE 15
