Q20-2 Reflexionslichtschranken mit Polarisationsfilter und sichtbarer roter LED

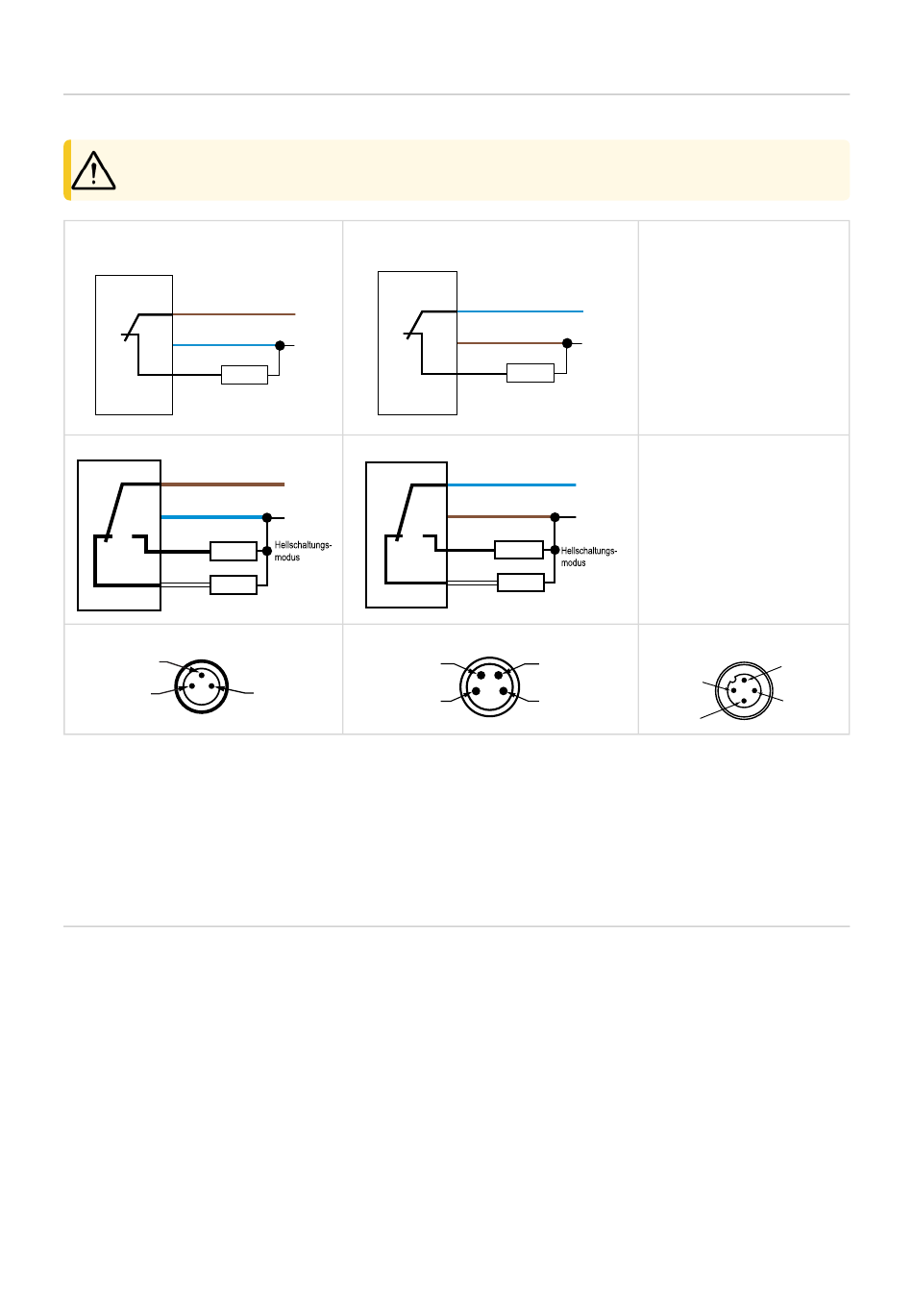

Q20-2 – Verdrahtung
Es sind nur die Schaltpläne von Kabelgeräten dargestellt.Die Schaltpläne für Geräte mit Steckverbindern sind funktionell identisch.
Vorsicht: Beachten Sie beim Anschließen von Steckverbindern die entsprechenden ESD-Schutzmaßnahmen
(Erdung).
PNP-Ausführungen mit umschaltbarer Betriebsart
Voreingestellte Betriebsart: Dunkelschaltung
braun (1)
blau (3)
schwarz (4)
belastung
Antivalente Ausführungen, PNP-Ausgang
braun (1)
blau (3)
schwarz (4)
belastung
weiß (2)
belastung
3-poliger M8-Steckverbinder, männlich
4
1
Im Dunkelmodus (DO) ist der Ausgang eingeschaltet, wenn das Zielobjekt weniger Licht zum Sensor zurücksendet als das konfigurierte
Zielobjekt, und ausgeschaltet, wenn der Sensor mehr Licht als das konfigurierte/eingelernte Zielobjekt erkennt.
Im Hellschaltungsmodus (LO) ist der Ausgang eingeschaltet, wenn das Zielobjekt im Vergleich zum konfigurierten/eingelernten
Zielobjekt gleich viel oder mehr Licht zum Sensor zurücksendet, und ausgeschaltet, wenn der Sensor weniger Licht als das
konfigurierte/eingelernte Zielobjekt erkennt.
Bei einer Reflexionslichtschranke ist die Hellschaltung aktiv, wenn der Strahl frei ist, und die Dunkelschaltung ist aktiv, wenn der Strahl
blockiert ist.
Spezifikationen
Versorgungsspannung
10 V DC bis 30 V DC (10 % max. Restwelligkeit innerhalb
vorgegebener Grenzen) bei weniger als 20 mA, ohne Last
Lichtstrahl
Sichtbare rote LED, 645 nm
Versorgungsschutzschaltung
Schutz gegen Verpolung und Stoßspannungen
page 2 of 7
NPN-Ausführungen mit umschaltbarer Betriebsart
Voreingestellte Betriebsart: Dunkelschaltung
+
10–30 V DC
–
Antivalente Ausführungen, NPN-Ausgang
+
10–30 V DC
–
Dunkelmodus
4-poliger M8-Steckverbinder, männlich
3
© Banner Engineering Corp. Alle Rechte vorbehalten.
www.bannerengineering.com
blau (3)
–
10–30 V DC
braun (1)
+
schwarz(4)
belastung
blau (3)
–
10-30 V DC
braun (1)
+
schwarz (4)
belastung
weiß (2)
belastung
Dunkelmodus
2
4
1
3
Ausgangskonfiguration
Einzelner Ausgangstyp (PNP oder NPN), Hellschaltung
(LO), Dunkelschaltung (DO) oder antivalent (1
Hellschaltung und 1 Dunkelschaltung), je nach Ausführung
Einstufung: 100 mA Gesamtausgangsstrom
Kriechströme im ausgeschalteten Zustand: < 10 µA bei 30
V DC
Sättigungsspannung im EIN-Zustand:
PNP: < 3 V bei 100 mA
NPN: < 3 V bei 100 mA
Schutz gegen Kurzschluss am Ausgang, Dauerüberlast und
Fehlimpulse beim Einschalten
Ausgangsansprechzeit
600 µs, AUS zu EIN und EIN zu AUS
Wiederholgenauigkeit
144 µs
1 = Braun
2 = Weiß
3 = Blau
4 = Schwarz
4-poliger M12-Steckverbinder,
männlich
1
2
4
3
