6.2. Befestigung des Gerätes an der Wand
WARNUNG:
Das Gerät kann kippen. Es besteht die Gefahr einer möglichen Körperver letzung oder Tod.
Das Gerät muss durch Befestigung am Boden und/oder an der Wand gegen Umfallen gesi­
chert werden. Das notwendige Befestigungsmaterial ist dem Gerät beigefügt.

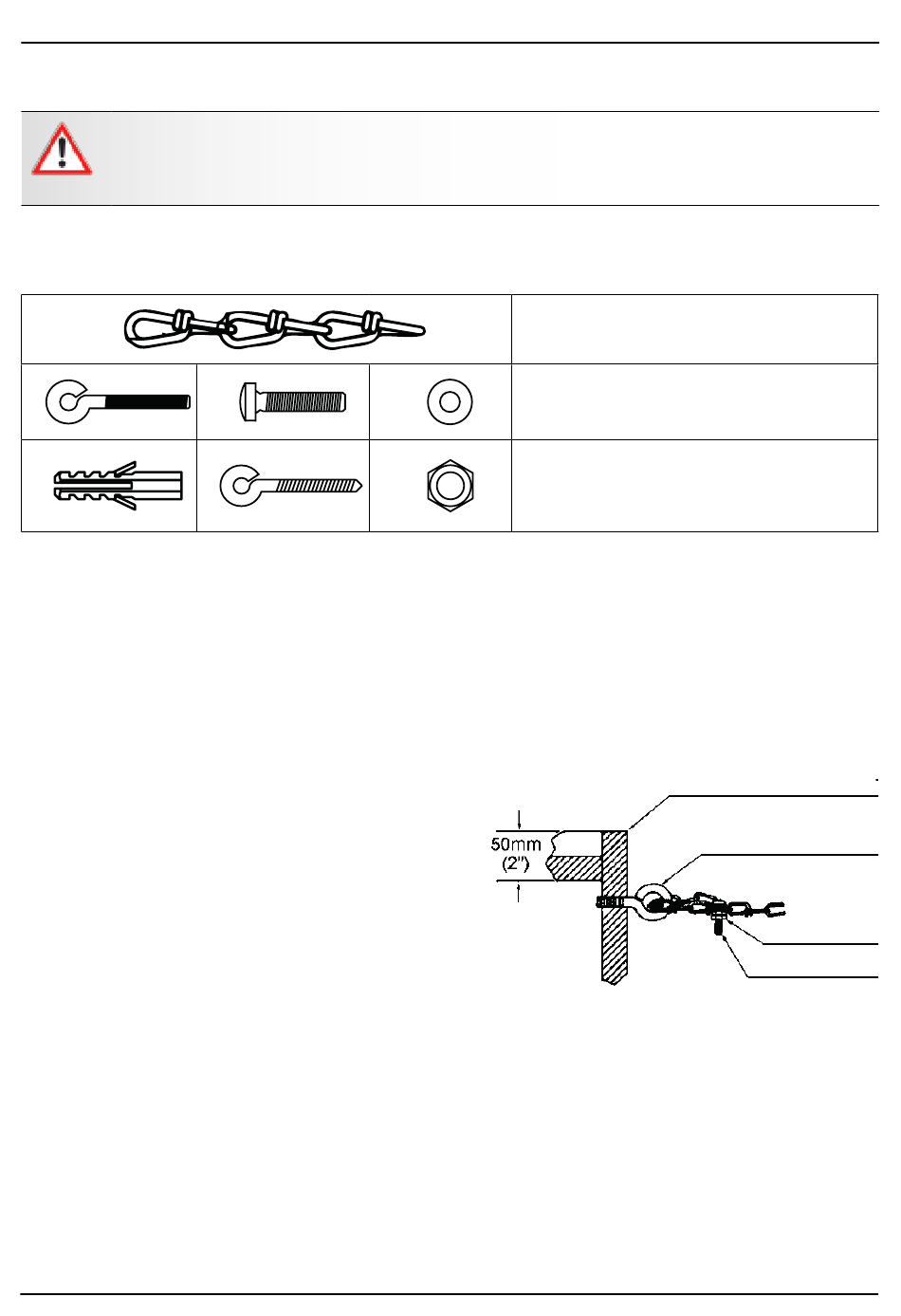

Mitgeliefertes Befestigungsmaterial:
A
B
E
Benötigtes Werkzeug: Maßband oder Maßstab, Kreuzschlitzschrauben dreher Größe 1, Kombizange,
Befestigung von Ringschraube und Kette am
Geräte oberteil
1. Schrauben Sie die Ringschraube „B" mittig in die
Rückwand „1" des Geräteoberteils.
2. Befestigen Sie die Kette mit der Schraube „C",
der Unterlegscheibe „D" und der Mutter „G" an
der Ringschraube „B".
3. Platzieren Sie das Gerät in Spielposition, und
markie ren Sie einen Punkt an der Wand in
direkter Linie zur Ringschraube und Kette an der
Rück seite des Gerätes.
04/2024
C
F
Bohrer (je nach Wandmaterial)
Technische Anleitung LÖWEN Dart HB10
A: KNOTENKETTE 30cm
B: RINGSCHRAUBE M8x40
C: LINSENSCHRAUBE M4x16
D
D: U­SCHEIBE D4,3
E: ALLZWECKDÜBEL 10x61
F: RINGSCHRAUBE mit Holzgewinde
G
G: STOPPMUTTER M4
„1"
„B"
„D,G"
„C"
