Cette opération est potentiellement
dangereuse (Fig 7).

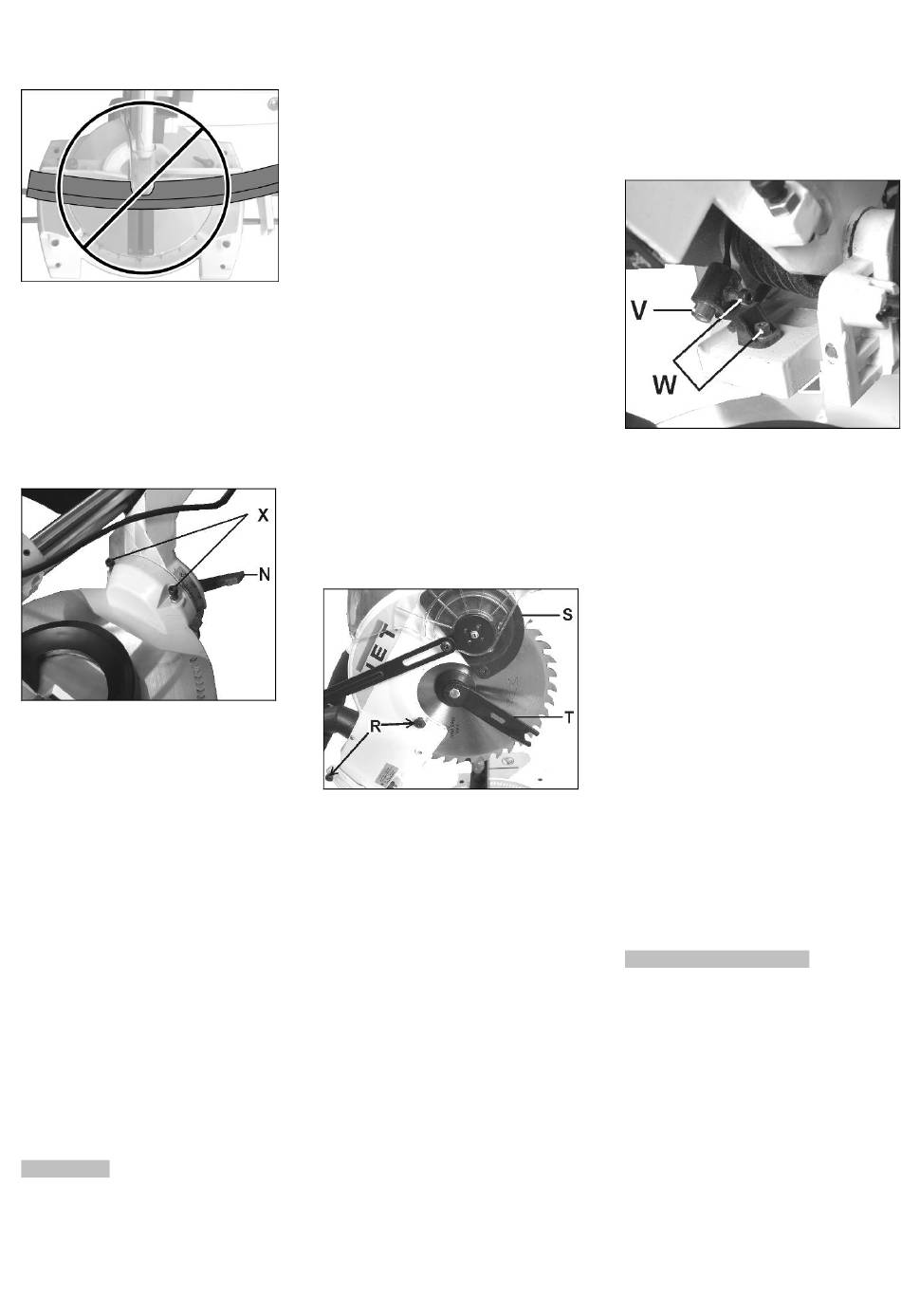

Fig 7
Sciage en biais:
La tête de scie peut être réglée en
continu pour le sciage en biais dans
un angle entre 0° et 45°.
Avant le sciage en biais, dévisser le
bouton tournant (N, Fig 8) qui se
trouve à l`arrière de la machine.
Fig 8
Le revisser avant de commencer à
scier.
Sciage en onglet horizontal:
La tête de scie peut être réglée en
continu pour le sciage en onglet entre
-45° et + 45°.
Débloquer les 2 pinces d'onglet (F,
Fig 1) qui se trouvent à l`arrière de la
machine.
Positionner la tête de scie dans la
position souhaitée.
Resserrer les 2 pinces d'onglet avant
de commencer le sciage.
Coupe de sciage combinée:
Choisir l`angle en biais et à onglet
exact.
7. Réglages
Attention:
Faire tous les travaux de
maintenance ou de réglage après
avoir débranché la machine du
réseau.
7.1 Montage de la lame
La lame de scie doit correspondre
aux indications techniques
mentionnées.
Contrôler la lame de scie avant le
montage (déchirure, dents
endommagées, déformation). Ne pas
utiliser une lame de scie
endommagée.
Monter la lame de scie avec les dents
en direction de la coupe (vers le bas).
Pour ce travail toujours porter des
gants appropriés.
Avant le montage déconnecter la
machine du réseau.
Retirer le protège-lame, en
desserrant les 2 vis (R, Fig 9) se
trouvant sur le côté de celui-ci et faire
basculer le protège-lame vers le haut
(S).
Fig 9
Verrouiller l'arbre de scie avec le
bouton de verrouillage de l'arbre (U,
Fig 3) et débloquer la vis de serrage
avec la clé polygonale (T) jointe à la
livraison.
Attention filetage à gauche!
Retirer la bride extérieure.
Retirer la lame de scie (J, Fig 1) et la
remplacer en veillant à ce que les
dents de scie soient bien dirigées
dans le sens de la flèche se trouvant
sur le capot de protection.
Nettoyer les brides avant de remonter
la lame de scie.
Remettre en place la bride extérieure
et bloquer la vis de réglage à l'aide
de la clé polygonale.
A l`aide des deux vis (R, Fig 9)
remonter le capot de protection de la
lame de scie.
7.2 Réglage du laser de guidage
Le laser de guidage (V, Fig. 10) doit
être réglé de sorte que le faisceau
laser indique le trait de coupe.
Opérer le réglage à l'aide de la vis
(W).
Fig 10
Attention :
Laser classe 2, ne jamais regarder
dans le rayon laser.
7.3 Réglage du guide d'inclinaison
Les guides d'inclinaison à 90°et 45°
sont réglés au départ usine.
Au besoin, les réajuster á l'aide de la
vis (X, Fig 8).
7.4 Réglage de la profondeur de
coupe
La profondeur de coupe peut être
réglée à l'aide de la vis (Q, Fig2).
Ceci permet de faire des coupes
partielles en utilisant la traction.
Attention:
Après chaque réglage, avant de
remettre la machine en marche,
contrôler que la lame n'est pas
coincée.
8. Entretien et inspection
Attention:
Faire tous les travaux de
maintenance, réglage ou nettoyage
après avoir débranché la machine
du réseau!
Tous travaux de branchement et de
réparation sur l'installation électrique
doivent être exécutés uniquement par
un électricien qualifié.
Les réparations au niveau du laser de
guidage doivent uniquement être
réalisées par un spécialiste.
Vérifier chaque jour le
fonctionnement impeccable du
collecteur de poussières.
