Ne jamais regarder dans le rayon
laser.
Ne jamais pointer le rayon laser vers
des personnes ou des animaux.
Ne pas utiliser le laser de guidage en
liaison avec des matériaux fortement
réfléchissants. La lumière réfléchie
est dangereuse.
Les réparations au niveau du laser de
guidage doivent uniquement être
réalisées par un spécialiste.
3.3 Risques
Même en respectant les directives et
les consignes de sécurité les risques
suivants existent.
Danger de blessures par une lame en
travaillant sans dispositif de
protection.
Danger par rupture de la lame.
Danger de pièces éjectées.
Risque de nuisance par poussières
de bois, copeaux et bruit.
Porter équipement de sécurité
personnel tel que lunettes, cache-
visage pour travailler à la machine.
Utiliser un collecteur de poussières!
Danger par câble électrique
endommagé, usé ou mal branché.
Éviter le contact du corps avec les
surfaces conductrices ou reliées à la
terre ( ex. tuyaux, radiateurs,
enfilades et réfrigérateurs.)
L'attention et la prudence dans le
travail sont irremplaçables!
4. Spécifications JSMS-10L
4.1 Indications techniques
Dimensions de lame 254x 2,8x 30mm
Vitesse rot. course libre
Hauteur max. coupe 90°/45° 90/42mm
Long. max. coupe 90°/45° 305/215mm
Inclinaison de lame
Pivotement table gauche/d
Raccordement d´aspiration d/D30/40mm
Poids
Voltage
1~230V, 50-60Hz
Puissance
Courant électrique
Raccordement (H05VV-F)
Fusible secteur électrique
La machine a une double isolation,
(classe de protection II) conforme
au EN 61029, c`est pourquoi elle ne
nécessite pas de prise de terre.
Laser Classe 2
< 1mW, 400-700nm
Alimentation
3V (transformateur)
4.2 Emission de bruit
(Incertitude de mesure 4 dB)
Puissance sonore
(selon EN ISO 3746):
Marche à vide
Niveau de pression sonore
(selon EN ISO 11202):
Marche à vide
Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un travail
sûr.
Cette information est tout de même
importante, ainsi l'utilisateur peut
estimer les dangers et les risques
possibles.
4.3 Contenu de la livraison
1 scie
1 Sac à poussière
1 Serre-pièce
2 Rallonges
1 Butée de mesure de longueur
1 Clé 13mm
1 lame
Mode d'emploi
Liste pièces de rechange
4.4 Description de la scie
4500 T/min
A.....Interrupteur marche/arrêt du
laser
0°-45°
B.... Poignée à interrupteur
45°/45°
C....protège-lame
18 kg
D.... Goupille verrouillage tête de scie
E..... Serre-pièce
1500W
F..... Pince d'onglet
6,5 A
2x1mm²
G.... Butée de mesure de longueur
10A
H..... Table de machine
I...... Butée de pièce
J..... Lame de scie
K..... Sac à poussière
L...... Blocage du chariot
M.....Laser du guidage
LwA 101,5 dB(A)
LpA 88,7 dB(A)

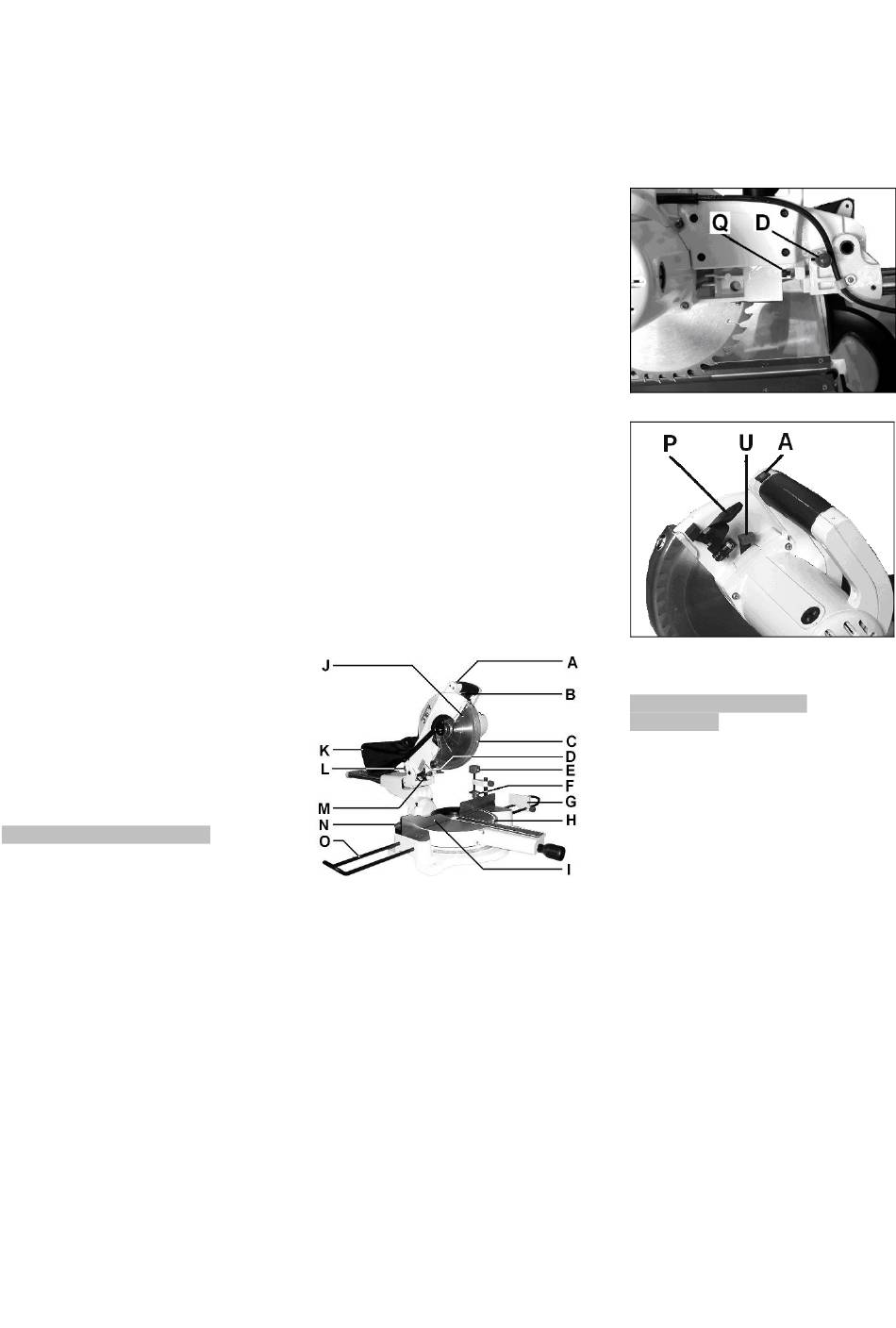

Fig 1
N.... Fixation du pivotement
O.... Rallonges
P..... Bouton de déverrouillage
Q....Réglage de la profondeur de
coupe
U.... Bouton verrouillage tête de scie
Fig 2
Fig 3
5. Transport et mise en
exploitation
5.1.Transport
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.
Placer la machine sur une surface
stable et plane. La machine peut
aussi être fixée à la surface.
Pour des raisons techniques
d'emballage la machine n'est pas
complètement montée à la livraison.
5.2 Montage
Déballer la machine.
Avertir immédiatement JET si vous
constatez des pièces endommagées
par le transport et ne pas monter la
machine.
Eliminer l'emballage dans le respect
de l'environnement.
Enlever la protection antirouille sur la
table avec un dissolvant.
