11. Kontrolle des Rotations- und Knickspiels

WICHTIG
Bei der Kontrolle darf kein Werkzeug angeschlossen sein.
Um Rotations- und Brechspiel zu
überprüfen, werden die folgenden
Werkzeuge benötigt:
- Verlängerter 10 mm Inbusschlüssel.
- Messuhr mit Magnetfuß.
- Lange Sechskanthülse
- Eisenspieße.

11.1. Kontrolle des Brechspiels

1. Tiltrotator auf eine bequeme
Arbeitshöhe anheben und Maschine
abschalten.
2. Demontieren Sie die Schutzhaube auf
der linken Seite des Tiltrotators samt
dem Stecker für die Schraubverbindung.
3. Reinigen und entfernen Sie das
gesamte Fett in dem Loch, in dem der
Stecker montiert war.
4. Drehen Sie das Schneckenrad, bis
eine freie Fläche ohne Schraubenkopf
sichtbar ist.
5. Setzen Sie den Tiltrotator ab und
drücken Sie ihn gegen einen flachen
und festen Boden.
11 Kontrolle des Rotations- und Knickspiels

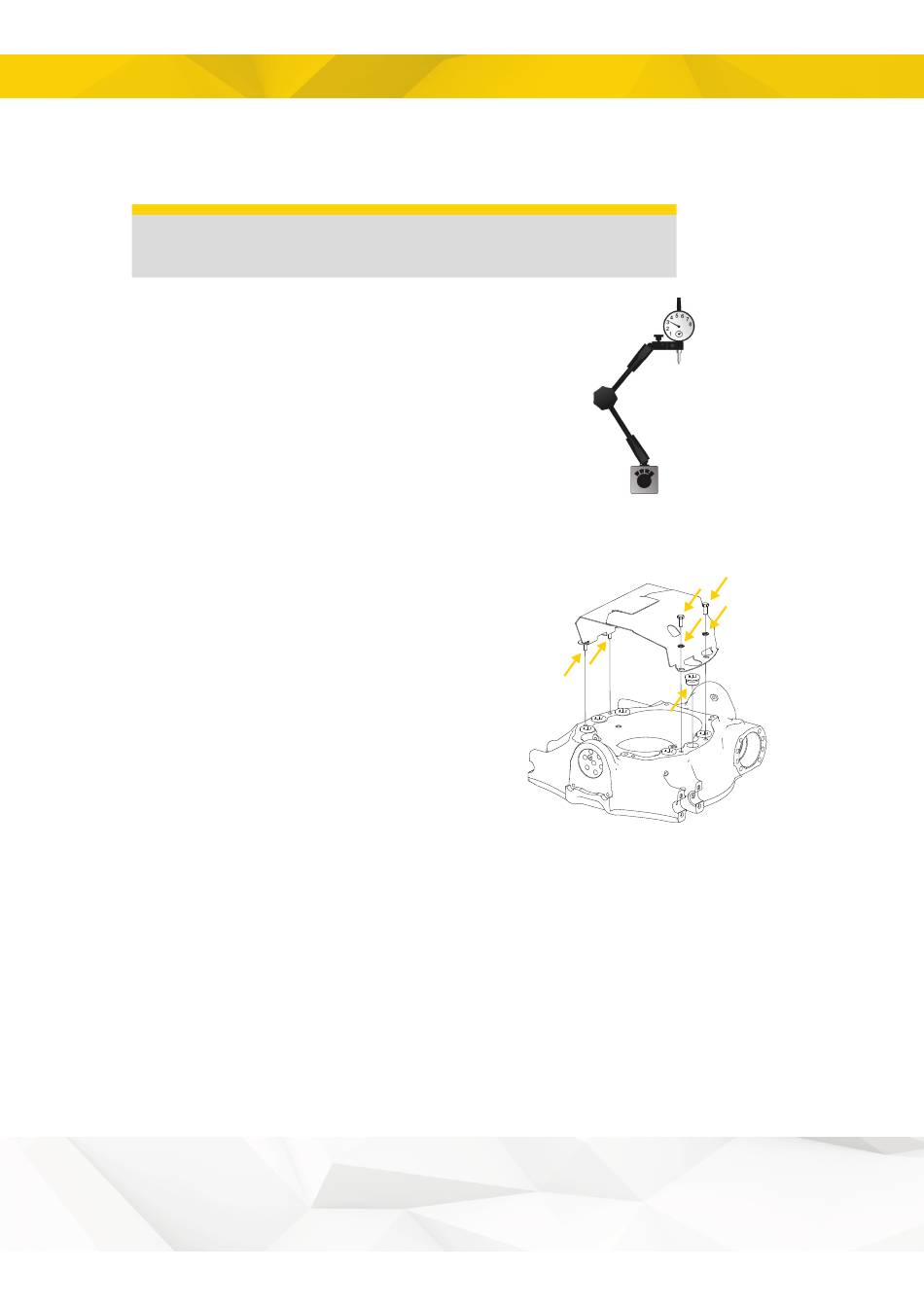

Abbildung 41. Montieren Sie die Schutzhaube
ab.
