- Seite 1 Bedienungsanleitung VERDICHTERPLATTE PP3200 | PP350 | PP600 | PP950 Artikel | 9000121 Bedienungsanleitung im Original...
- Seite 2 Vorwort Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von engcon entschieden haben. engcon ist Marktführer als Anbieter von Anbaugeräten für Bagger. Wir stehen für Innovation, Kompetenz und Erfahrung, und wir haben bei der Entwicklung unserer Produkte immer die Bedürfnisse der Kunden im Blick.
-
Seite 3: Inhaltsverzeichnis
5.1.1. Anwendung....................14 6. Wartung 6.1. Allgemeines..................... 15 6.2. Tägliche Kontrolle....................16 6.3. Besondere Wartung..................17 6.3.1. EC-Oil.......................17 6.3.2. Verbreiterungsplatten PP3200..............18 6.4. Ölwechsel......................18 6.5. Anzugsmoment....................18 7. Aufkleber 7.1. Warnschilder....................20 7.1.1. Warnschilder in der Kabine..............20 7.1.2. Legende....................20 8. -
Seite 4: Einleitung
Zusatzinformationen an einem sicheren Ort so auf, dass sie immer verfügbar ist. 1.2. Verschrottung und Wiederverwertung engcon arbeitet kontinuierlich daran, die Umweltauswirkungen seiner Tätigkeit zu minimieren. 99% unserer Produkte bestehen aus wiederverwertbaren Materialien. Alle Montage- und Servicearbeiten müssen die Gesetze und Regelungen bezüglich Umwelt, Gesundheit und Arbeitsschutz erfüllen. -
Seite 5: Garantie
Bei Fragen kontaktieren Sie bitte den Umweltverantwortlichen bei engcon. 1.3. Garantie Dieses Produkt wurde von engcon konstruiert, dimensioniert und hergestellt. Es ist untersagt, dieses Produkt so zu modifizieren, zu ändern oder umzubauen, dass es nicht mehr den Spezifikationen des Herstellers entspricht. Für einen Austausch von Teilen oder eine Reparatur müssen Sie sich an eine autorisierte Werkstatt wenden. -
Seite 6: Produktzulassung
SS-EN ISO 12100:2010, SS-EN 474-1:2006+A5:2018 und SS-EN 474-5:2006+A3:2013 Die folgenden Normen und Richtlinien wurden außerdem angewandt und erfüllt: Diese Erklärung und die engcon-Garantien verlieren mit unmittelbarer Wirkung ihre Gültigkeit, wenn keine engcon-Originalersatzteile verwendet werden oder Änderungen und andere Eingriffe ohne Zustimmung von engcon erfolgen. -
Seite 7: Sicherheit
2 Sicherheit 2. Sicherheit 2.1. Allgemeines Es ist wichtig, dass Sie alle Warnhinweise gelesen und verstanden haben, bevor Sie mit den Montagearbeiten/dem Einsatz des Produkts und eventuellen Zubehörs beginnen. Die Warnhinweise verweisen auf potenzielle Risiken sowie deren Vermeidung. In dieser Bedienungsanleitung kommen folgende Warnungsniveaus vor: GEFAHR Gibt an, dass es zu einem Unfall kommt, wenn... -
Seite 8: Konstruktion Und Funktion

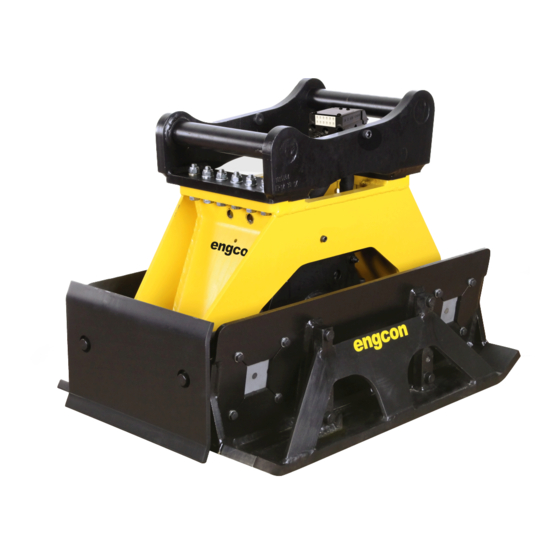

3 Konstruktion und Funktion 3. Konstruktion und Funktion 3.1. Allgemeines Die Verdichterplatte von engcon ist zur Bodenverdichtung vorgesehen. Das Arbeitsgerät hat eine verschraubte Adapterplatte/Aufnahme, die bei Bedarf das einfache Wechseln der Aufnahme ermöglicht. Die Verdichterplatte besteht aus einer Vibrationsplatte und einem Rahmen, die über Vibrationsdämpfer miteinander verbunden sind, zur Sicherung... -
Seite 9: Installation
WARNUNG Wenden Sie sich beim geringsten Zweifel zu Kenntnissen, Ausrüstung oder Arbeiten an Sicherheitskomponenten an Ihren Lieferanten oder engcon Nordic AB. Eine falsche Montage kann die Sicherheit beeinträchtigen. WARNUNG Schweißen ist nicht zulässig, da es die Sicherheit beeinträchtigen kann. Es besteht das Risiko von Personen- und Sachschäden. -
Seite 10: Identifizierung
Produkts können die Stabilität beeinträchtigen. Es besteht das Risiko von Personen- und Sachschäden. WARNUNG Wenden Sie sich beim geringsten Zweifel zu Kenntnissen, Ausrüstung oder Arbeiten an Sicherheitskomponenten an Ihren Lieferanten oder engcon Nordic AB. Eine falsche Montage kann die Sicherheit beeinträchtigen. -
Seite 11: Elektrik Und Hydraulik
4 Installation 4.3. Elektrik und Hydraulik 4.3.1. Montage der Hydraulikschläuche 1. Überprüfen Sie, dass das Gerät eben und stabil steht. 2. Verbinden Sie die Maschinenhalterung/den Tiltrotator des Trägergeräts mit dem Gerät. 3. Schalten Sie den Motor ab und entlasten Sie den Hydraulikanschluss des Trägergeräts, indem Sie die Funktionen des Geräts ausführen. -
Seite 12: Abschließende Maßnahmen
4 Installation 4.4. Abschließende Maßnahmen 1. Bringen Sie den beiliegenden Warnaufkleber gut sichtbar in der Nähe des Fahrersitzes an, an einer Stelle, wo der Fahrer nicht gestört wird. WARNUNG Tauschen Sie beschädigte/ unleserliche Schilder/ Aufkleber aus, bevor Sie die Maschine in Betrieb nehmen. -
Seite 13: Bedienung
5 Bedienung 5. Bedienung 5.1. Vor und während der Verwendung Kontrollieren Sie die Empfehlungen des Herstellers der Trägermaschine zur Berechnung der Kipplast und beziehen Sie das gesteigerte Gewicht und die erhöhte Reichweite durch den Tiltrotator in Ihre Kalkulationen ein. GEFAHR Überschreiten Sie nicht die Grenzen für die zulässige Kipplast. -
Seite 14: Anwendung
5 Bedienung 5.1.1. Anwendung 1. Stellen Sie das Gerät auf den Boden. 2. Schließen Sie die Zusatzhydraulik an, damit die Verdichterplatte zu vibrieren beginnt. 3. Bewegen Sie das Gerät über den zu komprimierenden Bereich. Die Verdichterplatte soll auf dem Boden „schwimmen“. 4. -
Seite 15: Wartung
6 Wartung 6. Wartung 6.1. Allgemeines - Täglich, wird bei allen Konfigurationen durchgeführt, bevor die Maschine am jeweiligen Arbeitstag in Betrieb genommen wird. - Alle 40 Betriebsstunden, Schmierung laut Schmierplan. Intervalle für die vom Benutzer durchzuführende Schmierung und Wartung: GEFAHR Kontrollieren Sie die Befestigungen regelmäßig und achten Sie auf Rissbildung. -
Seite 16: Tägliche Kontrolle
6 Wartung 6.2. Tägliche Kontrolle WARNUNG Vermeiden Sie Kontakt mit heißem Hydrauliköl. Es besteht Verbrennungsgefahr. WARNUNG Suchen Sie niemals mit den Händen nach Lecks im Hydrauliksystem. Verwenden Sie die erforderliche Schutzausrüstung. Es besteht Verletzungsgefahr, da unter Druck stehendes Hydrauliköl durch die Haut in den Körper gelangen kann. -
Seite 17: Besondere Wartung
Schweißen ist nicht zulässig, da es die Sicherheit beeinträchtigen kann. Es besteht das Risiko von Personen- und Sachschäden. Kontaktieren Sie bezüglich notwendiger Schweißarbeiten Ihren Lieferanten oder engcon Nordic AB. 6.3. Besondere Wartung 6.3.1. EC-Oil Reinigung - Reinigen Sie Ölkupplungen, elektrische Anschlüsse, Schmiernippel und... -
Seite 18: Verbreiterungsplatten Pp3200
Bei Transport und längerer Lagerung müssen die mitgelieferten Abdeckungen auf dem EC-Oil Block verwendet werden. Abbildung 6. 6.3.2. Verbreiterungsplatten PP3200 Der PP3200 lässt sich mit Schar und Verbreiterungsplatten ausrüsten. Diese werden wie auf der Abbildung zu sehen montiert. Abbildung 7. - Seite 19 6 Wartung EC-Oil Hydraulikkupplungen Verband Anzahl Drehmoment ECO45/50/60/70 Hydraulikkupplung ECO 60 Nm Tabelle 2.
-
Seite 20: Aufkleber
7 Aufkleber 7. Aufkleber Die Anweisungen, Aufkleber und Warnschilder der Maschinen müssen deutlich lesbar sein und bleiben. Nachbestellungen nehmen Sie über Ihren Lieferanten vor. WARNUNG Tauschen Sie beschädigte/unleserliche Schilder/ Aufkleber aus, bevor Sie die Maschine in Betrieb nehmen. Es besteht das Risiko von Personen- und Sachschäden. - Seite 21 7 Aufkleber Lassen Sie ausreichend Platz für rotierende, schwenkende und sich seitlich verschiebende Werkzeuge. Gefahrenbereich 3 Meter. Klemmgefahr bei beweglichen Teilen. Überschreiten Sie niemals die maximal zulässige Kipplast der Trägermaschine. Lesen Sie die Betriebsanleitung.
-
Seite 22: Technische Daten
8 Technische Daten 8. Technische Daten 8.1. Verdichterplatte Beschreibung PP3200 PP350 PP600 PP950 Verdichtungskraft 3200 3500 6000 9500 Verdichtungsfläche 0,4 - 0,56 0,42 0,58 0,90 Max. Hydraulikdruck Empf. Hydraulikvolumen l/min Max. empfohlener Rückleitungsdruck Gewicht ohne Befestigung Länge (A) 1000 1050... -
Seite 23: Wortliste
9 Wortliste 9. Wortliste 9.1. Bezeichnungen Bezeichnung Beschreibung Trägermaschine Die Maschine, welche die betreffende Ausrüstung trägt. Ein bagger oder Baggerlader. EC-Oil Automatischer Schnellwechsler für hydraulischen Gerätewechsel von der Kabine aus. EC-Oil-Block H Befindet sich in Maschinenträger oder Schnellwechsler. (Schnellwechsler) EC-Oil-Block T Befindet sich im Oberteil des hydraulischen Geräts und/oder des Tiltrotators. - Seite 24 Notizen ..................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
