Toro Workman HDX Installationsanweisungen Seite 8

1. Schrauben, mit denen die
Bedienelementhalterung
an der Maschine befestigt
ist.
2. Schrauben, mit denen
das Hubventil an der
Bedienelementhalterung
befestigt ist.
4
Aufbocken der Maschine und
Entfernen der Vorderräder
Keine Teile werden benötigt
Aufbocken der Maschine
GEFAHR
Unter Umständen wird ein aufgebocktes Fahrzeug
unstabil und fällt vom Wagenheber, wodurch
Personen unter der Maschine verletzt würden.
• Lassen Sie nie den Motor an, wenn das Fahrzeug
auf einen Wagenheber aufgebockt ist.
• Ziehen Sie vor dem Verlassen des Fahrzeugs
immer den Zündschlüssel ab.
• Blockieren Sie die Räder, wenn das Fahrzeug
auf einen Wagenheber aufgebockt ist.
•
Lassen Sie den Motor nicht an, wenn das Fahrzeug
aufgebockt ist, da das Fahrzeug aufgrund der
Motorvibration oder Radbewegung vom Wagenheber
abrutschen kann.
•
Arbeiten Sie nur unter dem Fahrzeug, wenn Achsständer
das Fahrzeug stützen. Das Fahrzeug kann vom
Wagenheber abrutschen und darunter befindliche
Personen verletzen.

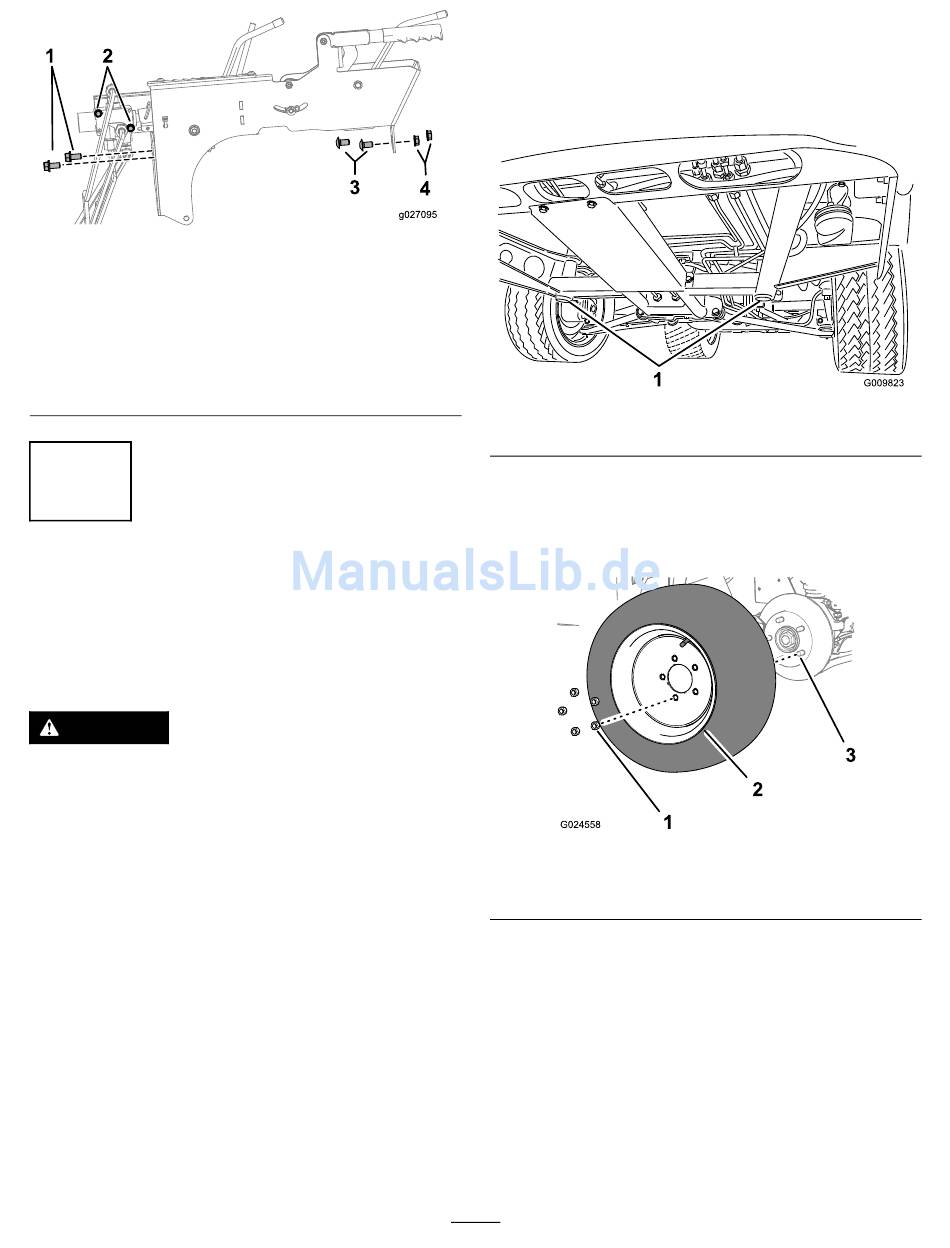

Bild 14
3. Schrauben, mit denen die
Bedienelementhalterung
an der Maschine befestigt
ist.
4. Muttern
•
Wenn Sie das Fahrzeug vorne aufbocken, legen Sie immer
einen 5 x 10 cm Block (oder Ähnliches) zwischen den
Wagenheber und den Fahrzeugrahmen.
•
Die Hebestelle vorne am Fahrzeug befindet sich unter der
mittleren Rahmenstütze vorne
1. Hebestellen vorne
Entfernen der Vorderräder
1. Nehmen Sie die fünf Radnabenmuttern ab, mit denen
das Vorderrad an der Radnabe befestigt ist
1. Radnabenmuttern
2. Vorderrad
2. Nehmen Sie das Rad von der Radnabe ab
3. Wiederholen Sie die Schritte
an der anderen Seite der Maschine.
8
(Bild 15).
Bild 15
(Bild
Bild 16
3. Radnabe
(Bild
1 und 2 für das Vorderrad
16).
16).
