Toro Workman HDX Installationsanweisungen Seite 6

3
Entfernen der Kühlleitung für
das stufenlose Getriebe
(nur HDX-Auto), des
Kühlmittelbehälters, des
Überrollschutzes und der
Sitzabdeckung
Keine Teile werden benötigt

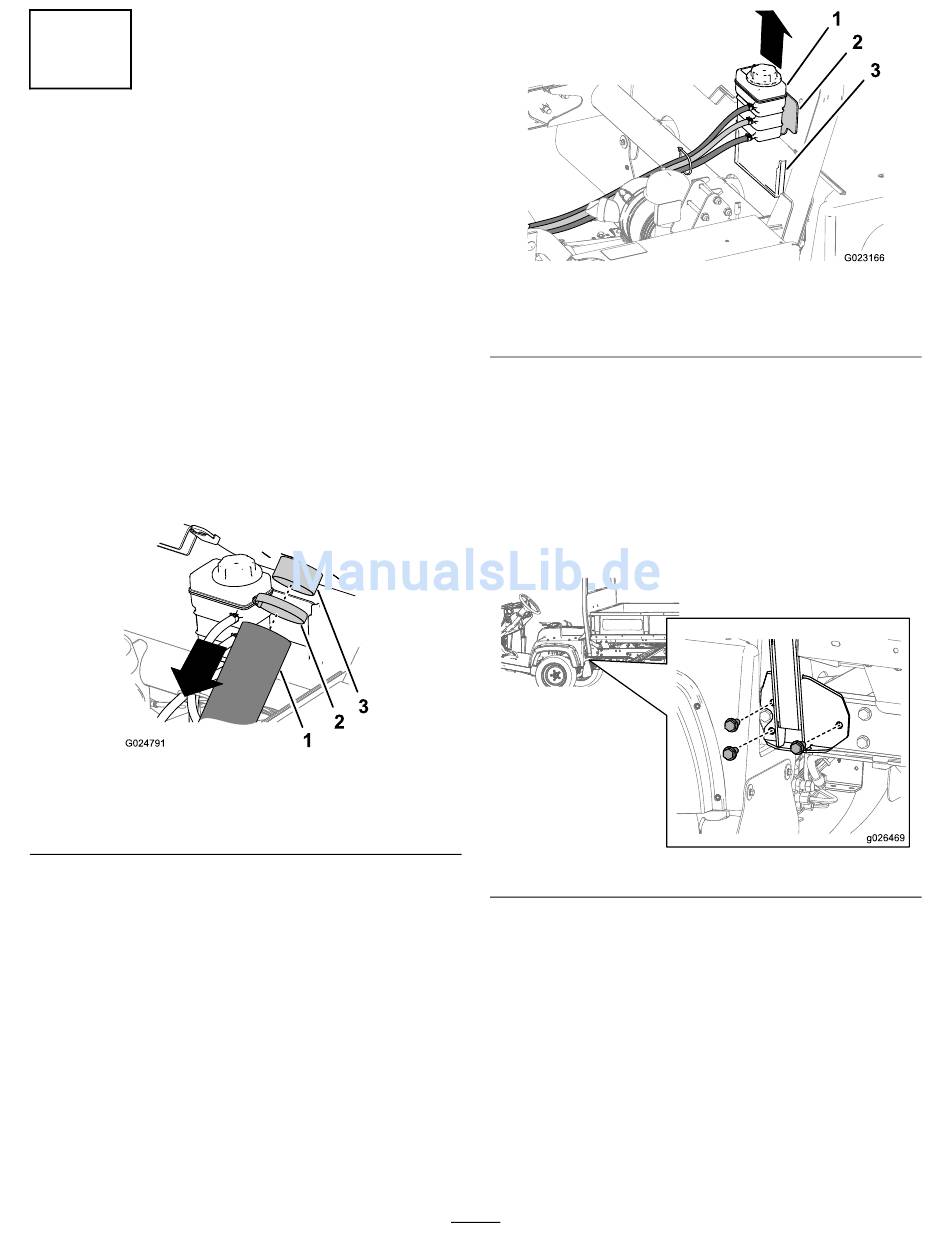

Entfernen der Kühlleitung des
stufenlosen Getriebes (nur HDX-Auto)
Entfernen Sie die Schlauchklemmen, mit denen die
Kühlleitung des stufenlosen Getriebes am Flansch
des Einlasses des stufenloses Getriebes hinten an der
Überrollschutzplatte an der Passagierseite befestigt ist
1. Ansaugschlauch des
stufenlosen Getriebes
2. Schlauchklemme
Entfernen des Kühlmittelbehälters
1. Heben Sie den Kühlmittelbehälter an und aus der
Stützhalterung hinten an der Sitzabdeckung heraus
(Bild 8).
Bild 7
3. Ansaugrohranschluss
1. Kühlmittelbehälter
2. Kühlmitteltank-Halterung
2. Stellen Sie den Kühlmittelbehälter senkrecht auf den
Motor bzw. das Chassis.
Entfernen des Überrollschutzes
Entfernen Sie die sechs Schrauben, mit denen der
(Bild 7).
Überrollschutz am Maschinenrahmen befestigt ist, wie in
9 und Bild 10
Hinweis: Bewahren Sie die Schrauben auf.
Entfernen Sie die Röhre für die Bedienungsanleitung und die
R-Klemmen vom Überrollschutz und legen sie zur Seite.
6
Bild 8
3. Sitzabdeckung
abgebildet.
Bild 9
