Justus Rustico-90 2.0 Aufstell- Und Bedienungsanleitung Seite 5

1. Herdplatte
2. Aschetür / Ascheraum
3. Feuerraumtür / Feuerraum
4. Sekundärluftregler
5. Primärluftregler
6. Aschekasten
7. Anschlussmöglichkeit Abgang seitlich
8. Feueraumauskleidung
9. Backraumtür / Backraum
10. Herdstange
11. Gerätefuß, höhenverstellbar
12. Anschlussmöglichkeit, Abgang hinten
13. Anschlussmöglichkeit, Abgang oben
14. Temperaturanzeige Backraum
15. Reinigungstür / Reinigungsfach
16. Schublade
17. Verstellbare Sockelblende vorn (montiert)
18. Seitliche verstellbare Sockelblenden
(nicht montiert, beiliegendes Zubehör)
19. Rohrstutzen
(nicht montiert, beiliegendes Zubehör)
30
29
22
8
3
2
Bedienungs- und Montageanleitung

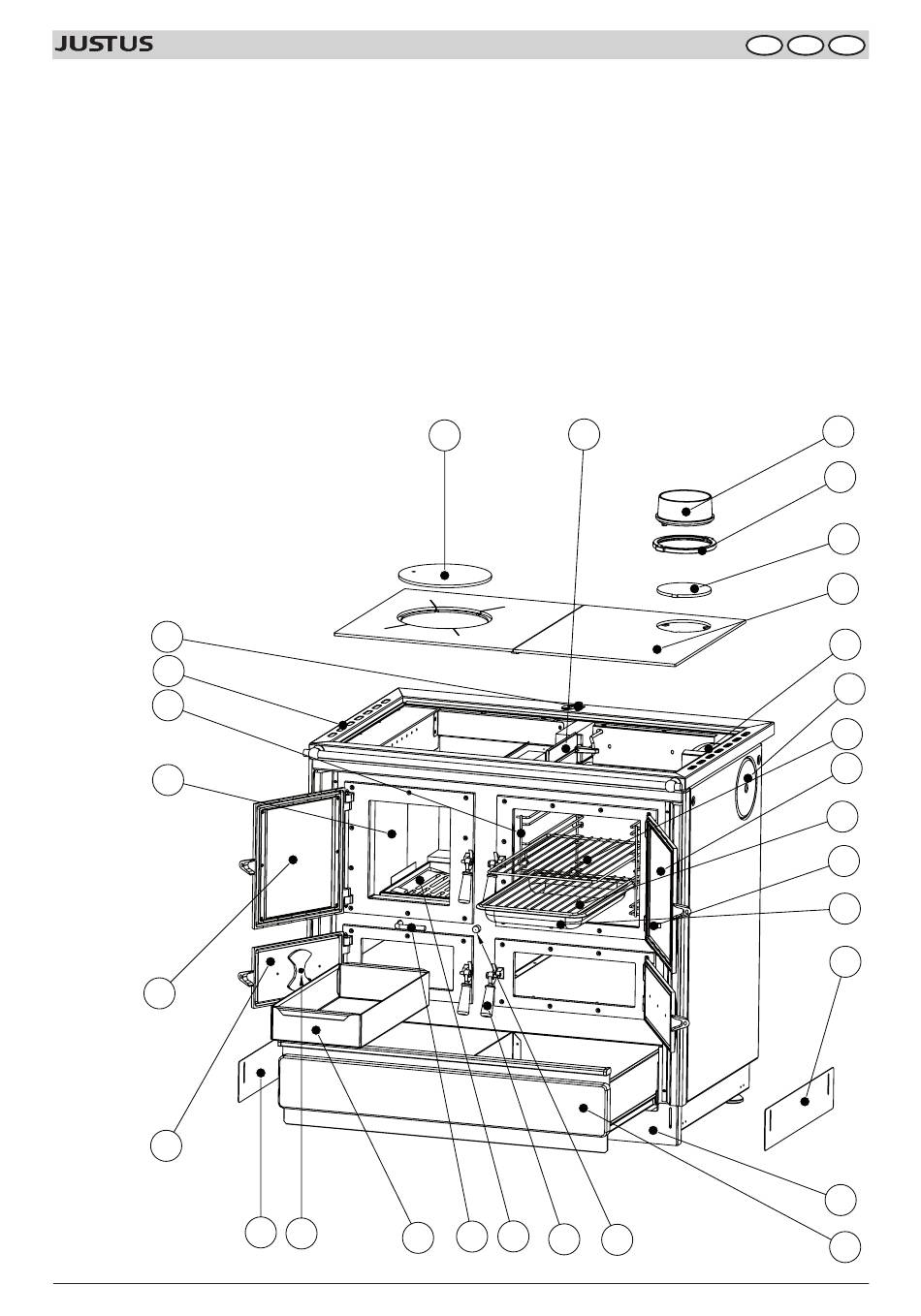

2. Produktübersicht und Bedienelemente
20. Montagering für Rohrstutzen
(für Abgang seitlich und hinten,
beiliegendes Zubehör)
21. Herdplattendeckel
22. Backraumreling links und rechts
(vier Einschübe, herausnehmbar)
23. Backrost verchromt
24 Backblech emailliert
25. Zusätzliche Auflagerost
für Backblech verchromt
26. Holzgriffe
27. Rüttelrost
28. Rüttelstange
18
5
6
29. Edelstahl-Herdplattenrahmen
30. Regeleinheit Abgasdrosselklappe
31. Abgasdrosselklappe
32. „Kalte Hand" (ohne Abb.), zum Heraus-
Bitte beachten Sie:
Dargestellt ist eine „rechte" Ausführung
des Festbrennstoffherdes! Bei einer „linken"
Ausführung sind die Position des Backrau-
mes, der Rauchgasanschlüsse sowie die
Maße spiegelbildlich.
31
21
28 27
26
5
D
(Anheizen / Umstellung Kochen/Backen)
heben des Herdplattendeckels
4
JUSTUS Rustico-90 2.0
AT CH
19
20
13
1
12
7
23
9
25
14
24
18
17
16
