VEGA VEGAPULS 62 Betriebsanleitung Seite 36

6 In Betrieb nehmen mit dem Anzeige- und Bedienmodul
Tastenfunktionen
36
1

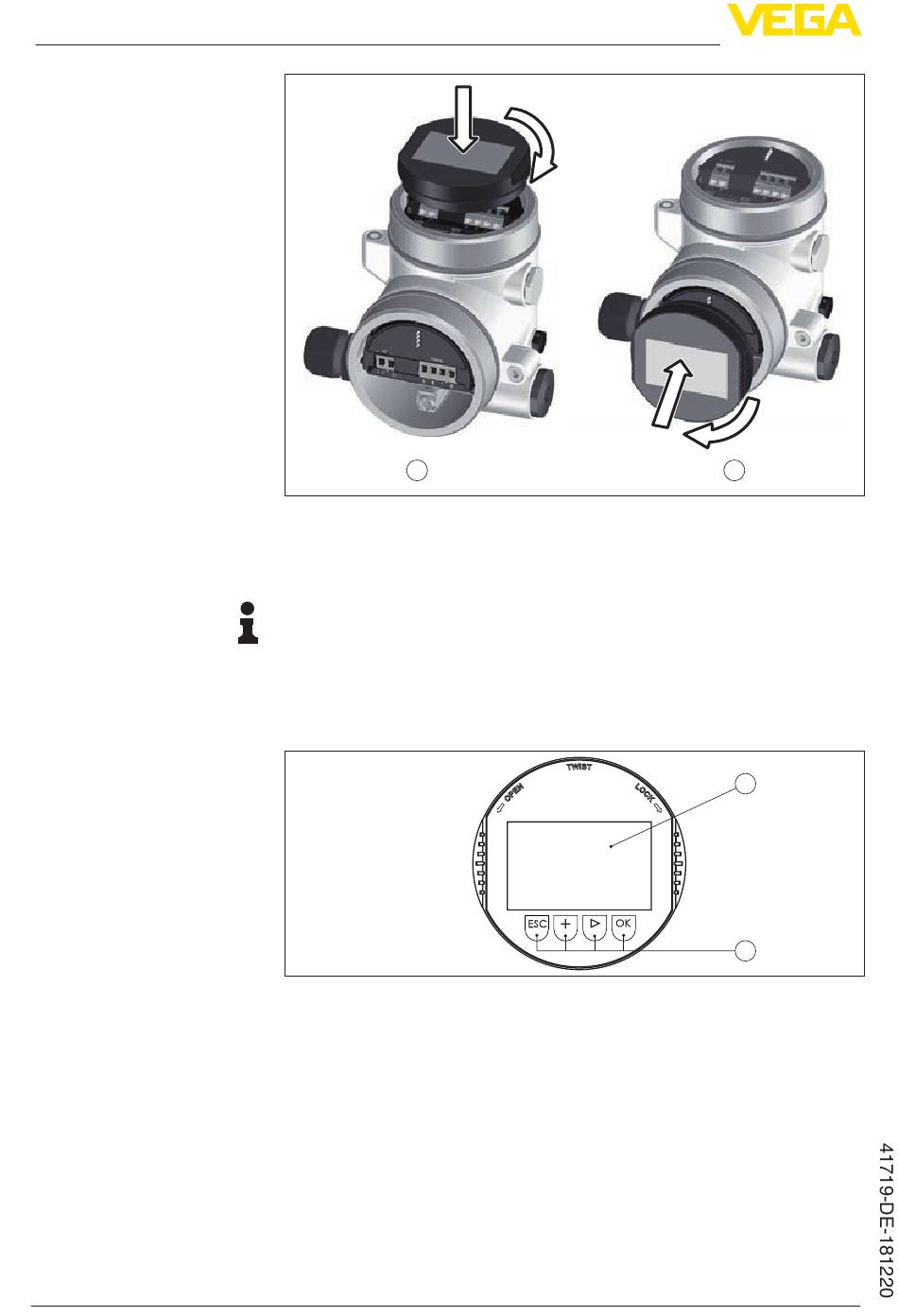

Abb. 27: Einsetzen des Anzeige- und Bedienmoduls beim Zweikammergehäuse
1 Im Elektronikraum
2 Im Anschlussraum
Hinweis:
Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständi-
gen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit
Sichtfenster erforderlich.
6.2 Bediensystem
Abb. 28: Anzeige- und Bedienelemente
1 LC-Display
2 Bedientasten
•
[OK]-Taste:
– In die Menüübersicht wechseln
– Ausgewähltes Menü bestätigen
– Parameter editieren
– Wert speichern
•
[->]-Taste:
– Darstellung Messwert wechseln
– Listeneintrag auswählen
VEGAPULS 62 • Vierleiter 4 ... 20 mA/HART
2
1
2
