Ein kurzes, geradliniges Abluftrohr mit einem mög-
lichst großen Rohrdurchmesser verwenden.
Lange, raue Abluftrohre, viele Rohrbögen oder kleine
Rohrdurchmesser verringern die Absaugleistung und
erhöhen das Lüftergeräusch.
Ein Abluftrohr aus nicht brennbarem Material verwen-
den.
Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr
vom Gerät aus mit 1° Gefälle montieren.
13.9 Hinweise zum Abluftbetrieb
Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut
werden.
Hinweise
Wenn dem Gerät keine Rückstauklappe beilgelegt ist,
kann eine Rückstauklappe über den Fachhandel be-
zogen werden.
Wenn die Abluft durch die Außenwand geleitet wird,
sollte ein Teleskop-Mauerkasten verwendet werden.
13.10 Montage
Wand prüfen
Die Wand prüfen, ob sie senkrecht und ausreichend
1.
tragfähig ist.
Das maximale Gewicht des Geräts beträgt 40 kg.
Die Bohrlochtiefe entsprechend der Schraubenlänge
2.
bohren.
Die beiliegenden Schrauben und Dübel verwenden.
3.
Die beiliegenden Schrauben und Dübel sind für mas-
sives Mauerwerk geeignet. Für andere Konstruktionen
passendes Befestigungsmaterial verwenden, z. B.
Gipsplatte, Porenbeton, Poroton-Mauerziegel.

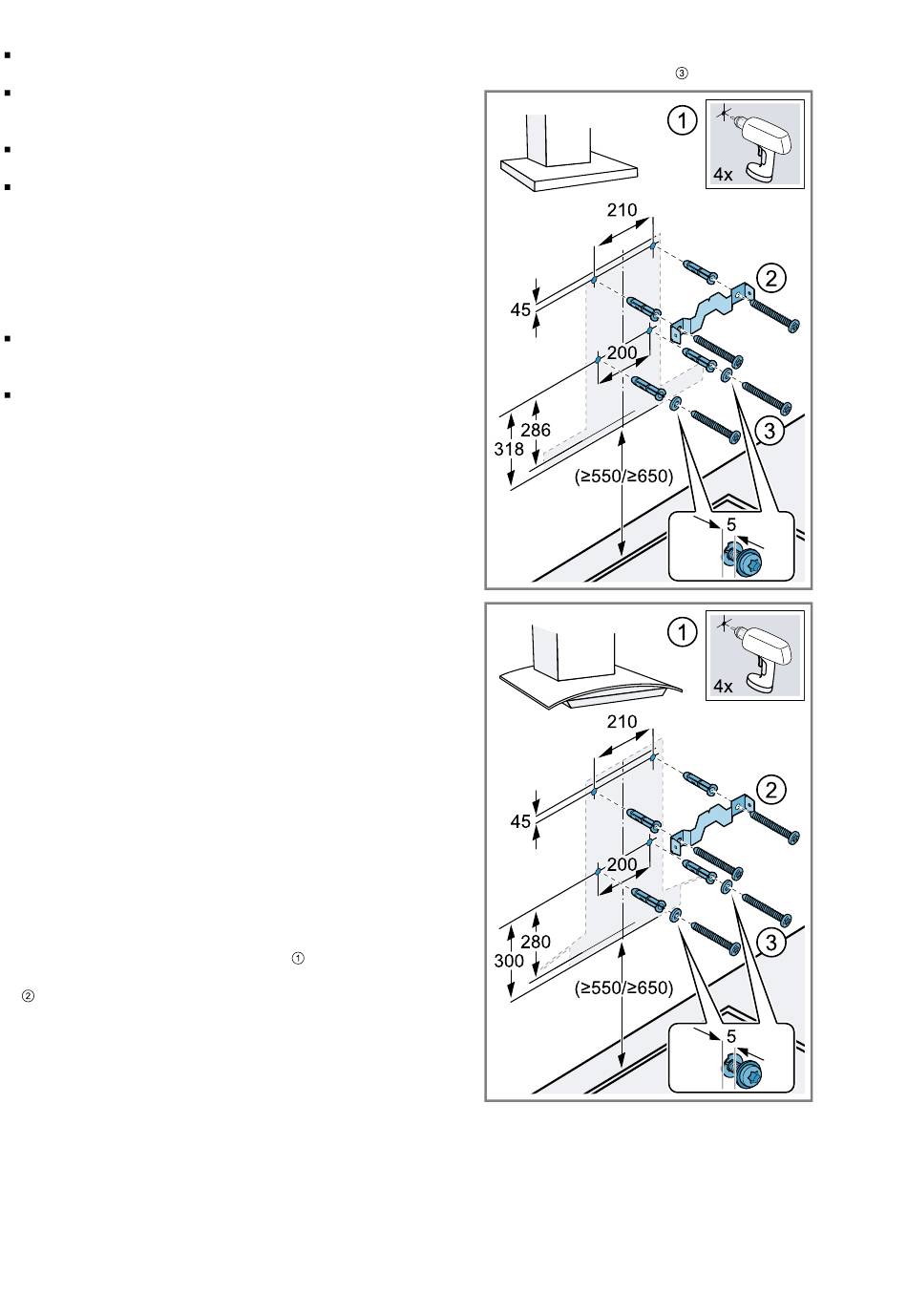

Wand vorbereiten
Hinweis: Je nach Bauform müssen Bohrlöcher unter-
schiedlich gesetzt werden. Vor der Montage die Bau-
form der Dunstabzugshaube beachten.
Sicherstellen, dass sich im Bereich der Bohrungen
1.
keine Stromleitungen, Gasrohre oder Wasserrohre be-
finden.
Von der Decke bis zur Unterkante des Geräts eine
2.
senkrechte Mittellinie an die Wand zeichnen.
Positionen für die Schrauben und die Kontur des Ein-
3.
hängebereiches anzeichnen.
Löcher mit Ø 8 mm und Bohrtiefe 80 mm bohren und
4.
die Dübel wandbündig eindrücken.
Haltewinkel für die Kaminverblendung anschrauben.
5.
2 Befestigungsschrauben mit Unterlegscheiben bis
6.
auf ca. 5 mm eindrehen.
Montageanleitung de
13
