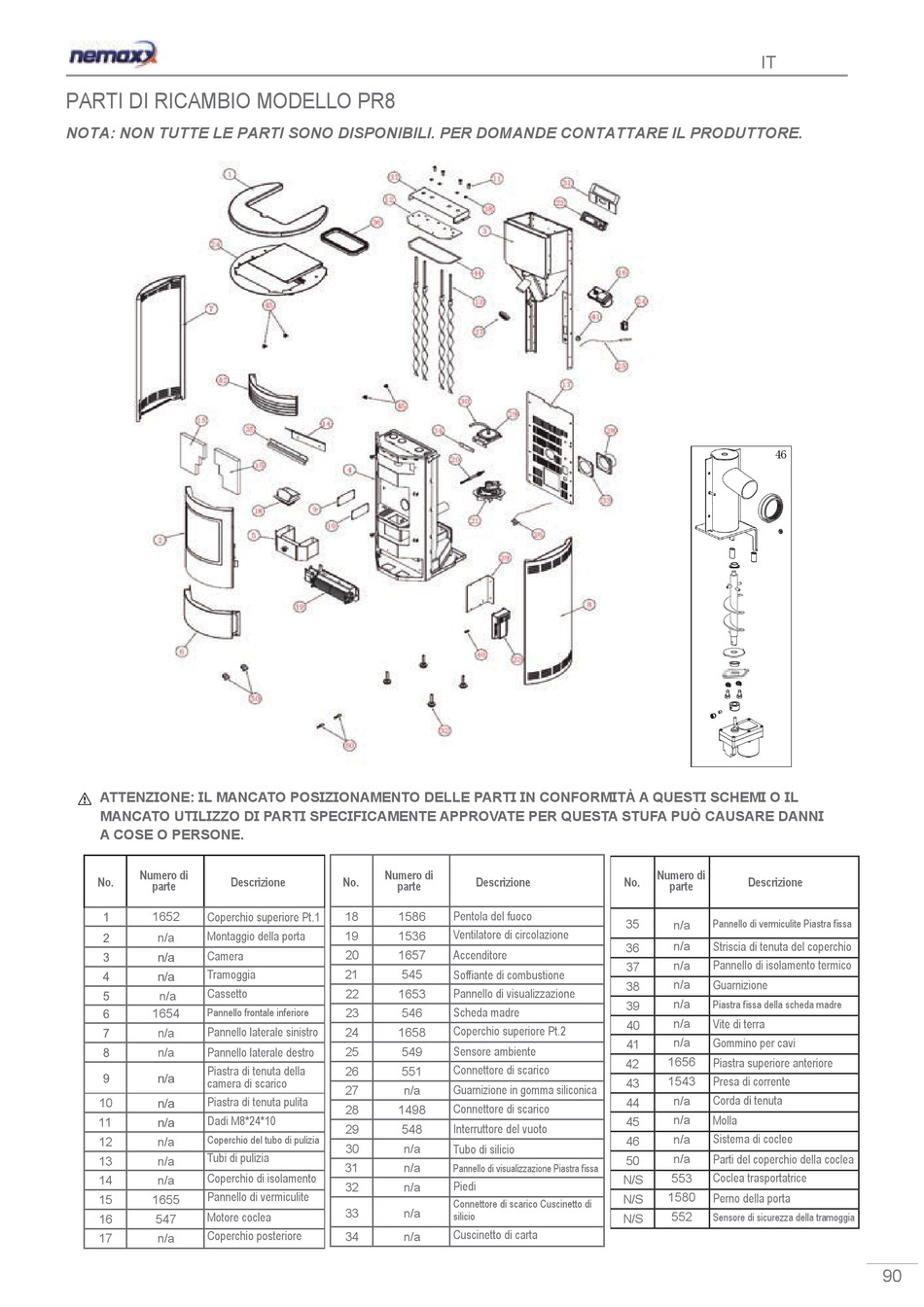

PARTI DI RICAMBIO MODELLO PR8
NOTA: NON TUTTE LE PARTI SONO DISPONIBILI. PER DOMANDE CONTATTARE IL PRODUTTORE.
ATTENZ�ONE: �L MANCATO POS�Z�ONAMENTO DELLE PART� �N CONFORM�TÀ A QUEST� SCHEM� O �L
MANCATO UT�L�ZZO D� PART� SPEC�F�CAMENTE APPROVATE PER QUESTA STUFA PUÒ CAUSARE DANN�
A COSE O PERSONE.
Numero di
No. Descrizione
parte
1652 Coperchio superiore Pt.1
Montaggio della porta
n/a
Camera
Tramoggia
Cassetto
n/a
Pannello frontale inferiore
1654
Pannello laterale sinistro
n/a
n/a Pannello laterale destro
Piastra di tenuta della
camera di scarico
Piastra di tenuta pulita
10
Dadi M8*24*10
11
Coperchio del tubo di pulizia
12 n/a
Tubi di pulizia
13 n/a
Coperchio di isolamento
14 n/a
Pannello di vermiculite
15 1655
Motore coclea
16 547
Coperchio posteriore
17 n/a
Numero di
No. Descrizione
parte
18 1586 Pentola del fuoco
Ventilatore di circolazione
19 1536
20 1657 Accenditore
21 545 Soffiante di combustione
22 1653 Pannello di visualizzazione
Scheda madre
23 546
Coperchio superiore Pt.2
24 1658
25 549 Sensore ambiente
Connettore di scarico
26 551
27 n/a Guarnizione in gomma siliconica
Connettore di scarico
28 1498
Interruttore del vuoto
29 548
30 n/a Tubo di silicio
31 n/a
Pannello di visualizzazione Piastra fissa
Piedi
32 n/a
Connettore di scarico Cuscinetto di
33 n/a
silicio
Cuscinetto di carta
34 n/a
IT
46
Numero di
No. Descrizione
parte
35 Pannello di vermiculite Piastra fissa
n/a
n/a Striscia di tenuta del coperchio
36
n/a Pannello di isolamento termico
37
n/a
Guarnizione
38
n/a
Piastra fissa della scheda madre
39
n/a
Vite di terra
40
n/a Gommino per cavi
41
1656
Piastra superiore anteriore
42
1543 Presa di corrente
43
Corda di tenuta
n/a
44
n/a
Molla
45
n/a Sistema di coclee
46
n/a
Parti del coperchio della coclea
50
553 Coclea trasportatrice
N/S
1580 Perno della porta
N/S
552
Sensore di sicurezza della tramoggia
N/S
90
