Kurzanleitung
OFF / ON
TIMER/CLOCK
MODE
UP
SELECT
FAN SPEED
OFF/ON
DOWN
SET
AIR SWING
CLOCK
CANCEL
CHECK
a
c
b
24
ACXF55-17690_book1.indb 24
ACXF55-17690_book1.indb 24
1
2
MODE
3
QUIET/
TEMP
POWERFUL
AC
RC
RESET
Flexibilität zum Anschließen
von Single-Split- oder Multi-
Split-Klimaanlagen nach
Ihren Bedürfnissen.
Näheres zu den Features dieses
Produkts siehe im Produktkatalog.

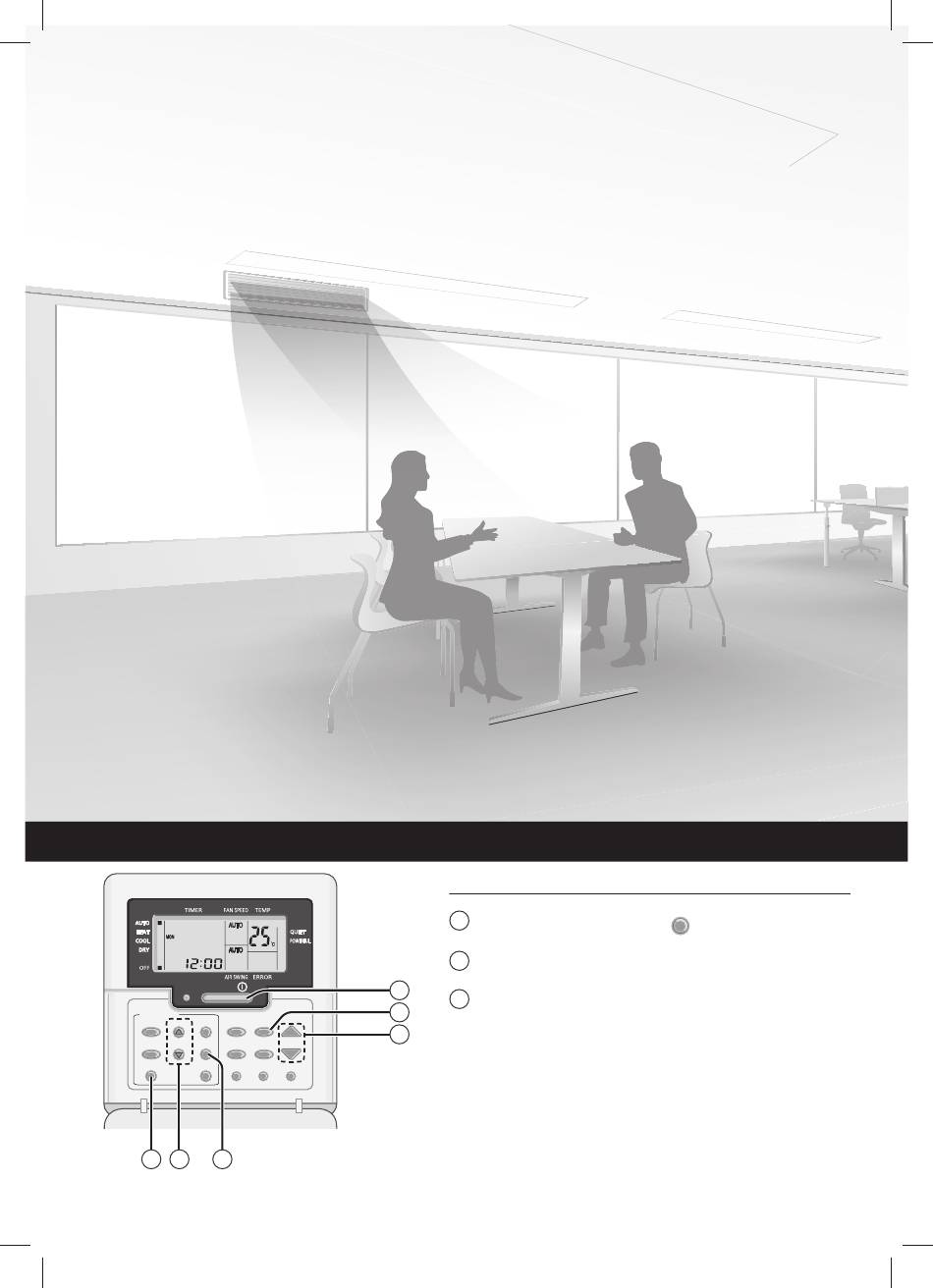

Vorbereitung Der Fernbedienung
a
Drücken Sie die Taste
b
Drücken, um Tag einzustellen
c
Bestätigen
Wiederholen Sie die Schritte "b" und "c",
um die aktuelle Uhrzeit einzugeben.
CLOCK
12/7/2017 5:07:04 PM
12/7/2017 5:07:04 PM
Werbung
Verwandte Anleitungen für Panasonic CS-ZUD3EAW
Inhaltszusammenfassung für Panasonic CS-ZUD3EAW
- Seite 1 Flexibilität zum Anschließen von Single-Split- oder Multi- Split-Klimaanlagen nach Ihren Bedürfnissen. Näheres zu den Features dieses Produkts siehe im Produktkatalog. Kurzanleitung Vorbereitung Der Fernbedienung CLOCK Drücken Sie die Taste Drücken, um Tag einzustellen OFF / ON Bestätigen TIMER/CLOCK MODE SELECT FAN SPEED MODE Wiederholen Sie die Schritte “b”...
- Seite 2 Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts. Inhalt Sicherheitshinweise … 26-37 Bedienung …………… 38-39 Funktionsdetails... ……… 40 Reinigungsanweisungen … 41 Störungssuche ……… 42-44 Informationen …………… 45 Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden.
- Seite 3 Sicherheitshinweise Um Personen- oder Geräteschäden zu VORSICHT vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: Innen- und Außengerät Dieses Gerät ist nicht für die Verwendung durch die allgemeine Öffentlichkeit gedacht. Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen verwendet werden, Die Nichtbeachtung...
- Seite 4 Fassen Sie bei Gewittern nicht das Beachten Sie Folgendes, um eine Außengerät an, da die Gefahr von Überhitzung, Feuer oder Stromschläge zu Stromschlägen besteht. vermeiden: • Stecken Sie den eventuell vorhandenen Halten Sie sich nicht zu lange im kalten Netzstecker richtig in die Steckdose. Luftstrom auf.
- Seite 5 Sicherheitshinweise Um ein Austreten von Wasser zu ACHTUNG verhindern, ist darauf zu achten, dass die Kondensatleitung - fachgerecht angeschlossen wird, Innen- und Außengerät - nicht direkt in einen Abfluss geführt wird, bei dem Rückstaugefahr besteht, Um Beschädigungen oder eine Korrosion - nicht in einen mit Wasser gefüllten des Geräts zu vermeiden, reinigen Sie Behälter geführt wird.
- Seite 6 Vorsichtsmaßnahmen für die VORSICHT Verwendung des Kältemittels vom Typ R32 Dieses Gerät ist mit R32 Die grundlegenden Installationsverfahren sind mit (schwaches brennbares Kältemittel) denen bei Modellen mit konventionellen Kältemitteln gefüllt. Falls das Kältemittel ausläuft (R410A, R22) identisch. und einer externen Zündquelle Da der Arbeitsdruck höher als bei Modellen ausgesetzt wird, besteht Brandgefahr.
- Seite 7 Sicherheitshinweise • Sämtliche Teile des Kühlkreislaufs c) Fähigkeit, die Anforderungen der nationalen Gesetzgebung sowie der (Verdampfer, Luftkühler, AHU, Vorschriften und Normen zu verstehen Kondensatoren oder Flüssigkeitssammler) und in der Praxis anzuwenden und sowie die Rohrleitungen dürfen sich d) Absolvieren einer kontinuierlichen nicht in der Nähe von Wärmequellen, Fort- und Weiterbildung zur offenen Flammen, Betriebsgasgeräten...
- Seite 8 2. Wartung 2-2. Tätigkeit • Vor Beginn der Arbeiten an Systemen 2-1. Wartungspersonal mit brennbaren Kältemitteln sind • Das System wird von einem geschulten Sicherheitskontrollen notwendig, damit und zertifizierten Servicepersonal, das das Risiko einer Entzündung möglichst vom Benutzer oder Verantwortlichen gering ist.
- Seite 9 Sicherheitshinweise 2-3. Prüfung auf Vorhandensein von 2-5. Keine Zündquellen Kältemittel • Personen, die Arbeiten an einem • Der Bereich muss mit einem Kältesystem durchführen, zu denen entsprechenden Kältemitteldetektor vor eine Offenlegung von Rohren gehört, und während der Arbeiten überprüft die brennbare Kältemittel enthalten werden, um sicherzustellen, dass der oder enthalten haben, dürfen keine Techniker über eine mögliche brennbare...
- Seite 10 2-7. Kontrollen der Kühlanlagen 2-8. Kontrollen der elektrischen Geräte • Wenn elektrische Bauteile ausgetauscht • Die Reparatur- und Wartungsarbeiten werden, müssen die neuen Teile für den an elektrischen Bauteilen müssen betreffenden Zweck geeignet sein und die anfängliche Sicherheitsprüfungen und korrekten technischen Daten aufweisen. Bauteil-Inspektionsverfahren umfassen.
- Seite 11 Sicherheitshinweise 3. Reparaturen an versiegelten 4. Reparatur von eigensicheren Bauteilen Bauteilen • Während der Reparaturen an versiegelten • Legen Sie keine permanenten induktiven Bauteilen müssen alle elektrischen oder kapazitiven Lasten an der Schaltung Zuleitungen von der Ausrüstung, an der an, ohne sicherzustellen, dass diese gearbeitet wird, getrennt werden, bevor nicht die zulässigen Werte für Spannung versiegelte Abdeckungen usw.
- Seite 12 7. Leck-Erkennungsmethoden 8. Entfernung und Entleerung Die folgenden Lecksuchmethoden gelten • Wenn zu Reparaturen – oder für andere als für alle Kältemittelsysteme geeignet. Zwecke – in den Kältemittelkreislauf • Bei der Verwendung von Detektoren mit eingegriffen wird, sind konventionelle einer Kapazität von 10 Pa·m /s oder Verfahren anzuwenden.
- Seite 13 Sicherheitshinweise 9. Ladeverfahren 10. Außerbetriebnahme • Vor der Durchführung dieses Verfahrens • Neben den konventionellen kommt es darauf an, dass der Techniker Ladeverfahren müssen folgende mit der Ausrüstung und allen Details Anforderungen eingehalten werden. komplett vertraut ist. - Es ist zu sicherzustellen, dass bei der •...
- Seite 14 j) Wenn die Flaschen korrekt • Die Flaschen müssen mit einem gefüllt wurden und der Prozess Überdruckventil ausgestattet und abgeschlossen ist, stellen Sie sicher, die zugehörigen Absperrventile in dass die Flaschen und die Ausrüstung einwandfreiem Zustand sein. unverzüglich vom Standort entfernt •...
- Seite 15 Bedienung Anzeige auf dem Display POWERFUL: Turbobetrieb • Diese Betriebsart endet automatisch nach 20 Minuten. • Um die Anzeige POWERFUL nach 20 Minuten Betrieb QUIET/ POWERFUL auszublenden, drücken Sie erneut die -Taste. Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.
- Seite 16 Einstellen des Timers Instellen des Wochentimers Zum Überprüfen des aktuellen Timerprogramms Erhöhte Energieersparnis durch die Möglichkeit, pro MODE 1. Drücken Sie TIMER , um in die Timereinstellung Wochentag bis zu 6 Schaltvorgänge einzustellen. SELECT zu gelangen, und drücken Sie , um die TIMER/CLOCK Tageseinstellung aufzurufen.
- Seite 17 Funktionsdetails... Single-Split-Geräte Single Multi-Split-Geräte Multi Betriebsart • Die Innengeräte können einzeln oder zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird. • Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden. •...
- Seite 18 Reinigungsanweisungen Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Eine schmutzige Einheit kann Fehlfunktionen verursachen. Wenden Sie sich in diesem Fall an Ihren Fachhändler. • Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen. •...
- Seite 19 Störungssuche Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom Mögliche Ursache Die Betriebs-LED blinkt während des Betriebs und • Das Gerät befindet sich im Abtaubetrieb, das Eis im der Innengeräteventilator steht. Außengerät wird geschmolzen. Das TIMER-Symbol leuchtet immer. •...
- Seite 20 Diagnosean- Anomalie/Schutzmaßnahme Diagnosean- Anomalie/Schutzmaßnahme zeige zeige Anormale Innengerät-Bedieneinheit oder H 00 Kein Fehlerspeicher H 39 Standby-Einheiten Anormale Kommunikation zwischen H 11 Innengerät/Außengerät Anormale Verdrahtungs- oder H 41 Rohrverbindung H 12 Kapazität des Innengeräts unpassend H 50 Gebläsemotor gesperrt Anormalität beim H 14 Ansauglufttemperatursensor des H 51...
- Seite 21 Störungssuche Symptom… ■ Durchführen einer Kontrolle nach einer längeren Betriebsunterbrechung • Stellen Sie sicher, dass keine Hindernisse am Luftein- und -austritt vorhanden sind. • Diese Geräte werden an der Decke angebracht. Verwendet für den Betrieb externe Luftein- und -austritte. Wenden Sie sich für die saisonale Kontrolle an Ihren nächsten Händler. •...
- Seite 22 Informationen Deutsch Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung zu Ihren zuständigen Sammelpunkten.
