4.6 Anzahl der Wandhalterungen nach Markisengrößen

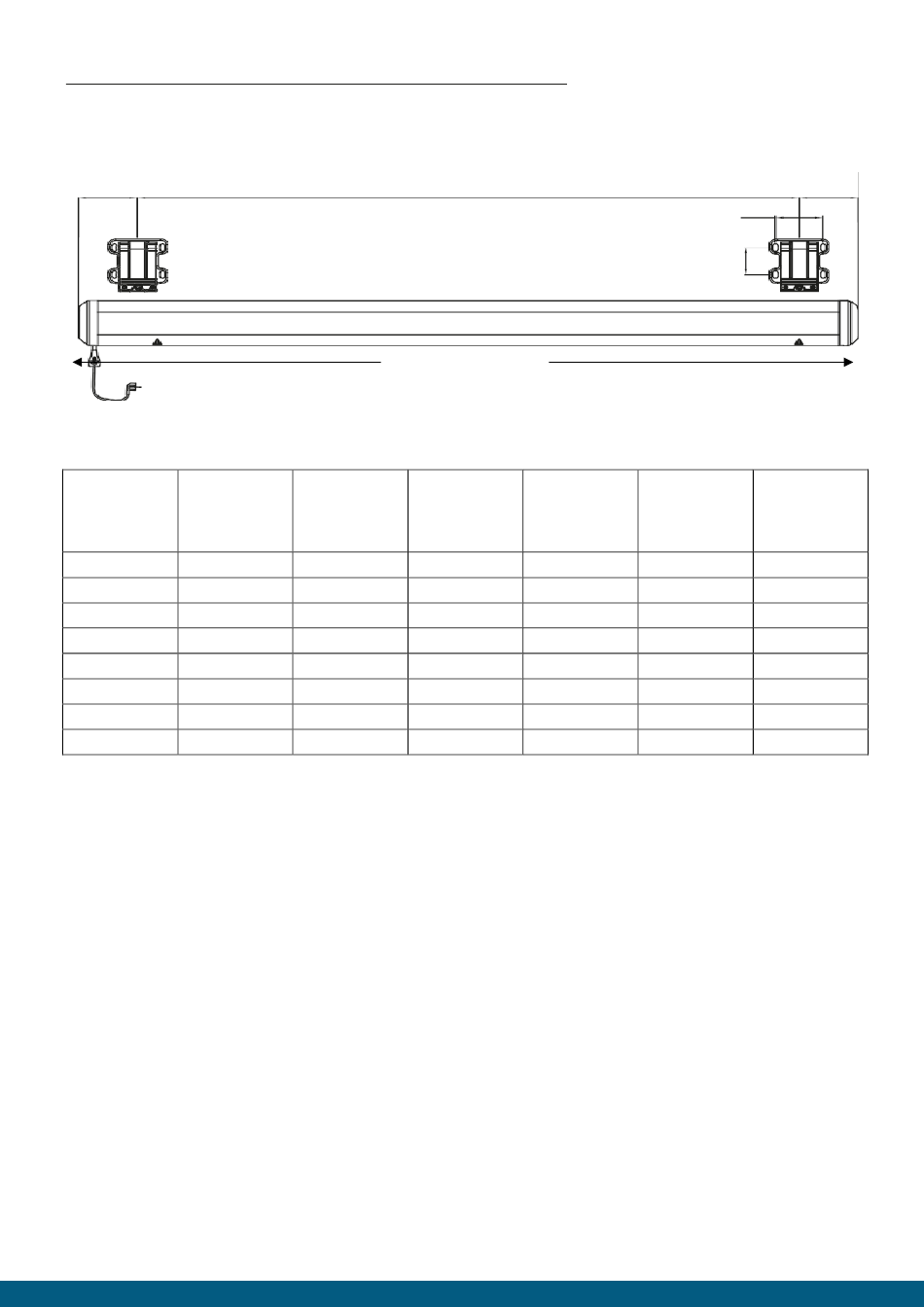

Beispielhafte Abbildung der Markise für die Anzahl der Wandhalterungen
Wandhalter
Links (A)
Die Maße richten sich immer von der Außenkante der Markise bis zur Mitte der Wandhalterung
Größe der Anzahl der
Markise Wandhalter
Länge x
Breite
2,0 x 1,5 m 2 Stück
2,5 x 2,0 m 2 Stück
3,0 x2,5 m 2 Stück
3,5 x 3,0 m 2 Stück
4,0 x 3,0 m 3 Stück
4,5 x 3,0 m 3 Stück
5,0 x 3,0 m 3 Stück
5,6 x 3,5 m 4 Stück
Wandalter Wandhalter
Mitte Links (D) Mitte (C)
Länge der Markise
(in Millimeter mm).
Wandhalter
Links (A)
100
150
150
150
300
550
600
700
Wandhalter
Mitte Rechts (E)
Wandhalter Wandhalter
Mitte Links Mitte (C)
(D)
2000
2250
2500
1400 2800
Wandhalter
Rechts (B)
Wandhalter Wandhalter
Mitte Rechts Rechts (B)
(E)
100
150
150
150
300
550
600
1400 700
