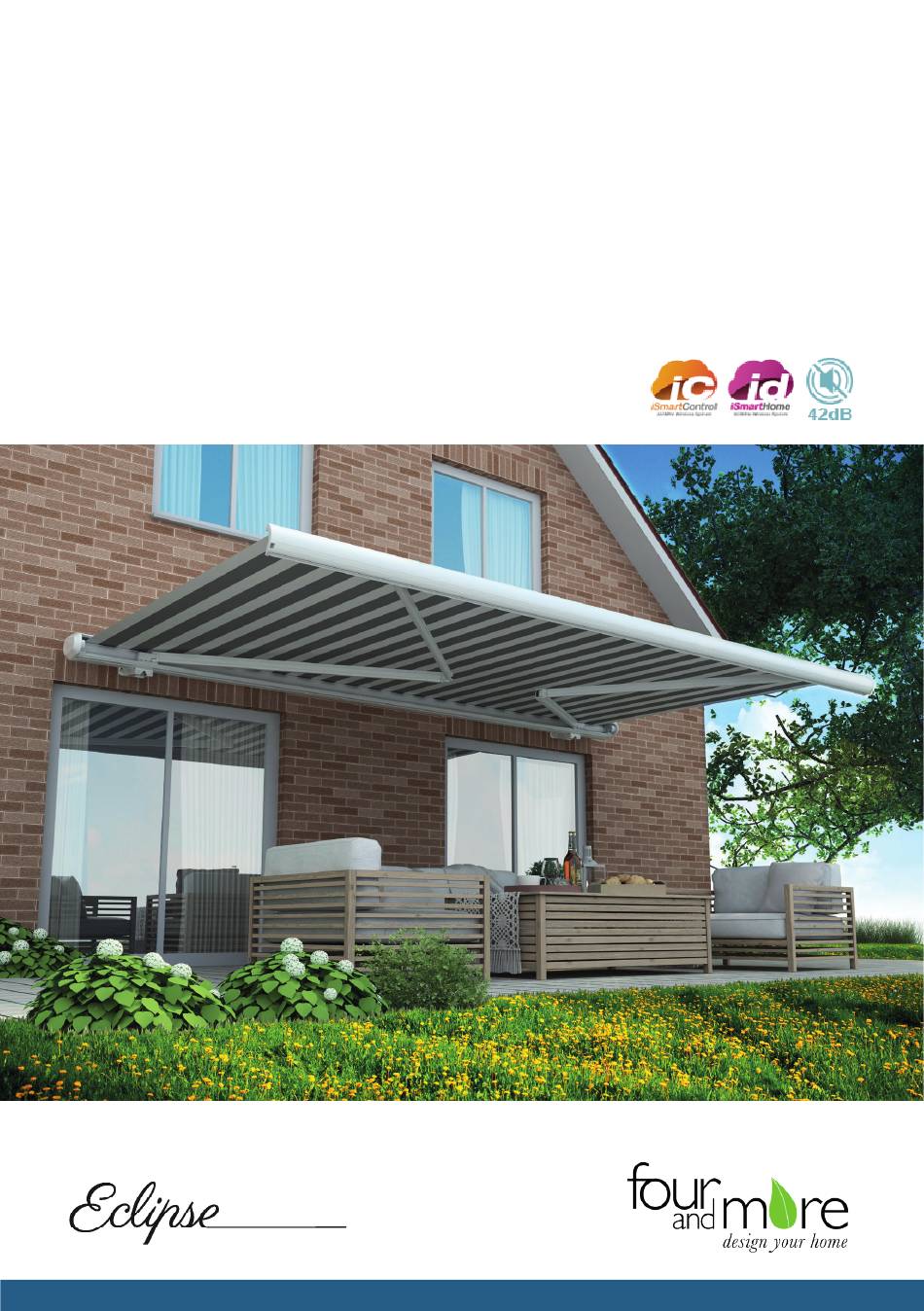

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG VOLLKASSETTENMARKISE MODELL ECLIPSE E6100 Lesen Sie vor Installation der Markise die Montage- und Bedienungsanleitung sorgfältig durch!
- Seite 3 Inhaltsverzeichnis: Zur Installation empfohlene Werkzeuge - Bohrhammer und Steinbohrer - Kreide oder Bleistift zum Markieren Paketinhalt Seite - Wasserwaage - Meterstab Gewährleistung Seite - Steckschlüsselset und Schraubenschlüssel Sicherheitshinweise Seite 5-6 Allg. wichtige Hinweise Seite Gewährleistung: Die Gewährleistungszeit gilt zwei Jahre ab Kauf- Normen Seite 7-8 datum.
- Seite 4 Kleines Markisen ABC Side Cover Roller Ausfallprofil Tuch Technische Daten: Wandhalter Folding arm Motor cable Markisengehäuse (oberes) Stromanschluss 220 ~ 230V AC 50/60 HZ Seitendeckel Arm shoulder Leistung 205 W (abhängig von Modell) Gear Loop Gelenkarm Armhalter Markise IP55 (Außenbereich) Markisengehäuse (unteres) Fernbedienung IP30 (Innenbereich)
- Seite 5 Sicherheitshinweise zur Montage, Betrieb, Aufstiegshilfen und Absturzgefahr Bedienung und Wartung Bei Arbeiten in größeren Höhen besteht Absturz- Lesen der Montage- und Bedienungsanlei- gefahr. Es sind geeignete Absturzsicherungen zu tung nutzen. Die Montage- und Bedienungsanleitung muss Befestigungsmaterial vor der Montage und der Inbetriebnahme der Markise sorgfältig gelesen werden! Für Ihre und die Sicherheit anderer Personen ist es wichtig Vor Beginn der Montage ist zu prüfen:...
- Seite 6 Elektroinstallation Die elektrische Festinstallation muss gemäß VDE Hier kleben Sie das Barcodelabel mit der Seriennum- 0100 bzw. den aktuell gültigen Vorschriften durch mer ihrer Markise ein. eine zugelassene Elektrofachkraft erfolgen. Die Das Label befindet sich auf der Transportbox. beigefügten Installationshinweise der mitgeliefer- ten Elektrogeräte sind zu beachten.
- Seite 7 ALLGEMEINE INFORMATIONEN Zusatzausstattung: Allgemeine wichtige Hinweise: Zusatzausstattung wie Wind– Regen– Lichts- Die Markise darf nicht bei starkem Wind, ensor, Deckenhalter oder Dachsparrenhalter, starkem Regen oder Schneefall benutzt Ersatzfernbedienung sowie Wandschalter finden werden. Schließen Sie die Markise bei starkem Sie auf Seite 24-25 dieser Anleitung. Wind (siehe Windwiderstandsklasse der Markise).
- Seite 8 Quellen: Bundesverband Konfektion Technischer Erklärung der Windwiderstandsklassen: Textilien e.V.(BKTex)-Mönchengladbach, Deutscher Wetterdienst (DWD)-Offenbach Windwiderstandsklasse 0: Widerstand gegen Wasseransammlung: Die Leistungsanforderung: Bei vollständig ausge- fahrener Markise und einem Neigungswinkel von 14°, entsprechend einem Gefälle von 25%, muss die Markise einer Menge Wasser auf dem Marki- sentuch standhalten oder das Wasser ableiten.
- Seite 9 Grundsätzliches: Bitte vor der Montage lesen! 1. Positionieren der Markise 2. Position der Wandhalter * Halter 1 Halter 2 Halter 3 Höhe der Markise: Die empfohlene Höhe über dem Boden ist 2,5m - 3.5m. Wenn Sie weniger Höhe für die Installa- tion zur Verfügung haben, müssen Sie sicherstellen, dass genügend Spielraum vorhanden ist, wenn die Markise vollständig...
- Seite 10 3. Installation der Wandhalterung 1. fischer Ankerbolzen FAZ II 1. Nachdem Sie die Löcher gebohrt und die Dübel eingesetzt haben, nehmen Sie die Wandhalte- rung und schrauben diese entsprechend des vor Ort gegebenen Befestigungsuntergrundes notwendigen Befestigungssystems (siehe Systeme zur Befestigung) fest. 2.
- Seite 11 Installieren Sie eine Wandhalterung unter jedem Arm. Armhalter Die ungefähren Positionen sind an der Markisen- rückseite mit Klebestreifen markiert (siehe Seite 10/11). Durch die Montage der Halterungen unter den Armen erreichen Sie eine optimale Halterung Aufkleber der Markise. Wenn Sie die Installation nicht gemäß der An- leitung anbringen, könnte es sein, dass sie nicht richtig schließen und öffnen wird.
- Seite 12 1800 2500 2300 E6100 2x1,5m 2000 E6100 1800 2,5x2m 2500 2300 3000 2700 E6100 2x1,5m 3500 E6100 3200 2,5x2m 2500 E6100 3x2,5m 2300 3000 E6100 3,5x3m 2700 3500 3200 4000 3400 E6100 2,5x2m 4500 E6100 3400 3x2,5m E6100 E6100 3,5x3m 4x3m 3500 3200...
- Seite 13 4000 3400 5000 3800 E6100 4x3m E6100 5x3m 5600 1400 1400 1400 E6100 5,6x3,5m 4. Die Installation der Markise 5. Winkeleinstellung und Nivellierung der Frontleiste Hinweis: Die Markise ist sehr schwer, d.h. es erfor- Einstellen des Neigungswinkel und der dert mindestens zwei Personen um diese heben und Höhe: in den Halterungen befestigen zu können.
- Seite 14 5. Kontroller markisen igen og sikre at markisen er kunne ødelægge dugen. Læg et vaterpas forrest på Vorderansicht der Wandhalterung kre at stof- 100 % i vater. markisen, for at sikre at begge sider er helt i niveau. fra bunden. WICHTIG: Verwenden Sie die Markise nicht, wenn sie nicht ordnungsgemäß...
- Seite 15 7. Fernbedienung 8. Verbinden der Fernbedienung mit der Markise Übersetzt von Englisch nach Deutsch - www.onlinedoctranslator.com Bedienung der Fernbedienung: Die Fernbedienung ist ab Werk programmiert, Nehmen Sie die Abdeckung der Fernbedienung was bedeutet, dass man einfach nur die Tasten betätigen muss, um die Markise zu aktivieren. Schließen Sie die Markise an den Strom an.
- Seite 16 9. Stromanschluss 10. Kabelverlegung L R E N L N E Sollten Sie sich dazu entscheiden die Markise Installation: nicht mittels dem Stecker an die Steckdose anzu- Elektrisk tilslutning Die Markise ist mit einem ca. 1,5m langen Kabel schließen, sondern den Stromanschluss direkt zu mit Eurostecker ausgestattet.
- Seite 17 11. Einstellung der Markise 12. Reinigung und Pflege Die elektrische Markise stoppt automatisch in der Der Markisenstoff ist aus einem witterungsbe- vorgegebenen Position. Sie hält auch automatisch ständigen, langlebigen imprägnierten Polyacryl- an, wenn das Tuch vollständig eingezogen ist. stoff hergestellt und ist für viele Betriebsjahre Sie können die Markise zu jeder gewünschten entworfen.
- Seite 19 Hinweise zur Entsorgung: Die nachfolgenden Hinweise richten sich an private Haushalte, die Elektro- und/ oder Elektronikgeräte nutzen. Bitte beachten Sie diese wichtigen Hinweise im Interesse einer umweltgerechten Entsorgung von Altgeräten sowie Ihrer eigenen Sicherheit. 1. Hinweise zur Entsorgung von Elektro- und Elektronikgeräten und zur Bedeutung des Sym- bols nach Anhang 3 zum ElektroG: Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zu- zuführen.
- Seite 20 Ergänzende Hinweise: Polyacrylfasern gehören zu den hochwertigsten Materialien, die für die Herstellung von Markisentü- chern verwendet werden können. Die Fasern sind spinndüsengefärbt und weisen daher höchste Licht- und Farbechtheit auf. Zudem sind die Fasern extrem reißfest, witterungsbeständig und widerstands- fähig gegen Verrottung und Umwelteinflüsse. Die Textilveredelung verleiht Ihnen eine abweisende Wirkung gegen UV-Strahlen, Schmutz, Wasser, Öle und Fette.
- Seite 21 Häufig gestellte Fragen F: was kann ich machen, wenn ein Arm zu weit nach oben oder nach unten hängt? A: An den Gelenkarmhalterungen befindet sich eine Madenschraube, durch Lösen und Anziehen dieser Madenschrauben kann die Neigung verändert werden. Für den rechten Arm gilt: Schraube anziehen, Arm bewegt sich nach oben.
- Seite 22 F: Das Tuch ist nach dem Öffnen der Markise nicht korrekt gespannt, wie kann ich die Tuchspannung verbes- sern? A: In diesem Fall muss der Endpunkt für das Ausfahren so eingestellt werden, dass der Motor stoppt, kurz bevor die Arme komplett geöffnet sind. Sind die Arme komplett geöffnet und der Motor läuft noch weiter, dann wird das Tuch von der Rolle abgerollt und dadurch geht die Spannung verloren.
- Seite 23 F: Warum hängt die Markise schief? A: Prüfen und stellen Sie sicher, dass die Markise ordnungsgemäß hängt und ausgerichtet ist. (s. Punkt 5. der Montageanleitung). F: Auf welche Entfernung kann ich die Markise mit einer Fernbedienung bedienen? A: Etwa 15-20 Meter (geht durch Wände). F: Kann ein Wetterwächter mit der Markise verbunden werden? A: Ja, unsere Markisen können mit dem von uns separat verkauften Wetterwächter mittels Fernbedie- nung verbunden werden.
- Seite 24 Optional erhältliches Zubehör / Ersatzteile: Art.: 60951 Art.: 60910 Art.: 60920 Wandhalter weiß Deckenhalter weiß Dachsparren- halter weiß Art.: 60951 Art.: 60911 Art.: 60921 Wandhalter grau Deckenhalter grau Dachsparrenhalter grau Art.: 60954 Art.: 60914 Art.: 60924 Wandhalter anthrazit Deckenhalter anthrazit Dachsparrenhalter anthrazit Art.: 60930 Art.: 60980...
- Seite 25 Art.: 60903 Art.: 60904 Art.: 60905 Regensensor Funk-Wetterwächter Funk-Wetterwächter mit kabellos mit Solarbetrieb Regensensor Art.: 60908 Art.: 60940 Art.: 60945 Erschütterungs- Ersatzfernbedienung Fernbedienung 15-Kanal sensor Art.: 60947 Art.: 60946 Art.: 60948 Fernbedienung Wandschalter Ersatzfernbedienung 5-Kanal Smarthome Connector 5-Kanal Dieses Zubehör finden sie unter: www.four-more.de/markisen /markisen-zubehoer...
- Seite 26 DECLARATION OF PERFORMANCE NO.:2019/10/08 Leistungserklärung gemäß Verordnung (EU) Nr. 305/2011 1. Eindeutiger Kenncode des Produkttyps (Unique identifi cation code of the product-type) E6100 2x1,5m, E6100 2,5x2m, E6100 3x2,5m, E6100 3,5x3m, E6100 4x3m, E6100 4,5x3m, E6100 5x3m, E6100 5,6x3,5m (Windlast 1) 2.
- Seite 27 DECLARATION OF PERFORMANCE NO.:2019/10/08 6. System oder Systeme zur Bewertung und Überprüfung der Leistungsbeständigkeit des Bauprodukts ge- mäß Anhang V Verordnung (EU) Nr. 305/2011 (System or systems of assessment and verifi cation of constancy of performance of the construction pro- duct as set out in Annex V, regulation (EU) No 305/2011): Bewertungssystem 4 (System 4) 7.
- Seite 32 Four & More GmbH Walter-Wezel-Str. 8 74889 Sinsheim-Hilsbach Deutschland www.four-more.de E-Mail: info@four-more.de Telefon: +49(0)7260-8499755 Telefax: +49(0)7260-8499598 Bei den Zeichnungen handelt es sich um nicht maßstabgetreue Darstellungen der Produkte. Produktions- und produktabhängige Toleranzen sind möglich. Angabe der Maße in Millimeter. Für Druckfehler keine Haftung.
