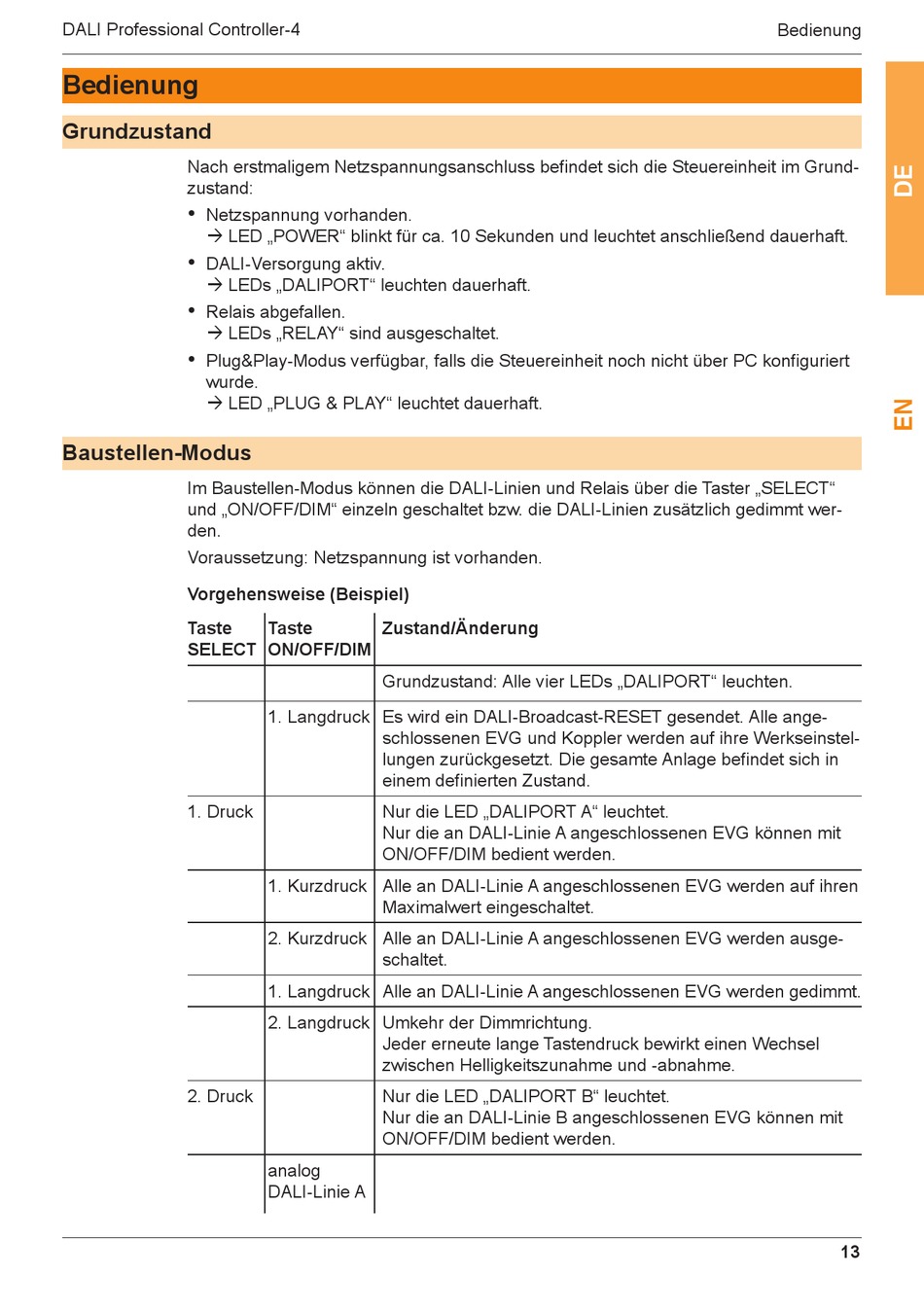

DALI.Professional.Controller-4
Bedienung
Grundzustand
Nach.erstmaligem.Netzspannungsanschluss.befindet.sich.die.Steuereinheit.im.Grund-
zustand:
•.
Netzspannung.vorhanden..
à.LED.„POWER".blinkt.für.ca..10.Sekunden.und.leuchtet.anschließend.dauerhaft..
•.
DALI-Versorgung.aktiv..
à.LEDs.„DALIPORT".leuchten.dauerhaft.
•.
Relais.abgefallen..
à.LEDs.„RELAY".sind.ausgeschaltet.
•.
Plug&Play-Modus.verfügbar,.falls.die.Steuereinheit.noch.nicht.über.PC.konfiguriert.
wurde..
à.LED.„PLUG.&.PLAY".leuchtet.dauerhaft.
Baustellen-Modus
Im.Baustellen-Modus.können.die.DALI-Linien.und.Relais.über.die.Taster.„SELECT".
und.„ON/OFF/DIM".einzeln.geschaltet.bzw..die.DALI-Linien.zusätzlich.gedimmt.wer-
den.
Voraussetzung:.Netzspannung.ist.vorhanden.
Vorgehensweise (Beispiel)
Taste
SELECT
.
1..Druck
2..Druck
VI.2010
Taste
Zustand/Änderung
ON/OFF/DIM
Grundzustand:.Alle.vier.LEDs.„DALIPORT".leuchten.
1..Langdruck Es.wird.ein.DALI-Broadcast-RESET.gesendet..Alle.ange-
schlossenen.EVG.und.Koppler.werden.auf.ihre.Werkseinstel-
lungen.zurückgesetzt..Die.gesamte.Anlage.befindet.sich.in.
einem.definierten.Zustand.
Nur.die.LED.„DALIPORT.A".leuchtet...
Nur.die.an.DALI-Linie.A.angeschlossenen.EVG.können.mit.
ON/OFF/DIM.bedient.werden.
1..Kurzdruck Alle.an.DALI-Linie.A.angeschlossenen.EVG.werden.auf.ihren.
Maximalwert.eingeschaltet.
2..Kurzdruck Alle.an.DALI-Linie.A.angeschlossenen.EVG.werden.ausge-
schaltet.
1..Langdruck Alle.an.DALI-Linie.A.angeschlossenen.EVG.werden.gedimmt.
2..Langdruck Umkehr.der.Dimmrichtung...
Jeder.erneute.lange.Tastendruck.bewirkt.einen.Wechsel.
zwischen.Helligkeitszunahme.und.-abnahme.
Nur.die.LED.„DALIPORT.B".leuchtet...
Nur.die.an.DALI-Linie.B.angeschlossenen.EVG.können.mit.
ON/OFF/DIM.bedient.werden.
analog..
DALI-Linie.A
Bedienung
13
