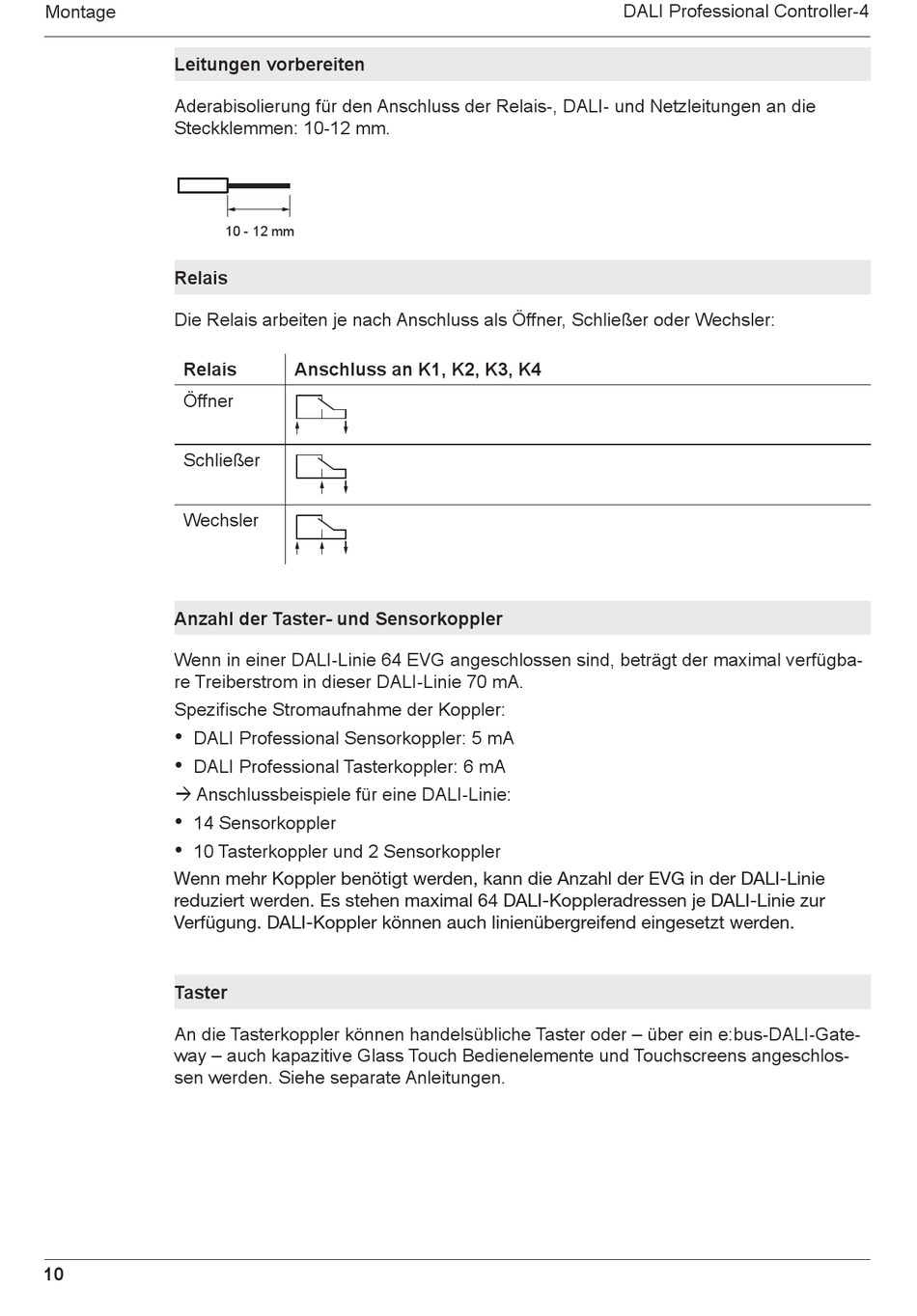

Montage
Leitungen vorbereiten
Aderabisolierung.für.den.Anschluss.der.Relais-,.DALI-.und.Netzleitungen.an.die.
Steckklemmen:.10-12.mm.
Relais
Die.Relais.arbeiten.je.nach.Anschluss.als.Öffner,.Schließer.oder.Wechsler:
Relais
Öffner
Schließer
Wechsler
Anzahl der Taster- und Sensorkoppler
Wenn.in.einer.DALI-Linie.64.EVG.angeschlossen.sind,.beträgt.der.maximal.verfügba-
re.Treiberstrom.in.dieser.DALI-Linie.70.mA.
Spezifische.Stromaufnahme.der.Koppler:
•.
DALI.Professional.Sensorkoppler:.5.mA
•.
DALI.Professional.Tasterkoppler:.6.mA
à.Anschlussbeispiele.für.eine.DALI-Linie:
•.
14.Sensorkoppler
•.
10.Tasterkoppler.und.2.Sensorkoppler
Wenn.mehr.Koppler.benötigt.werden,.kann.die.Anzahl.der.EVG.in.der.DALI-Linie.
Wenn mehr Koppler benötigt werden, kann die Anzahl der EVG in der DALI-Linie
reduziert werden. Es stehen maximal 64 DALI-Koppleradressen je DALI-Linie zur
reduziert.werden..Es.stehen.maximal.64.DALI-Koppleradressen.je.DALI-Linie.zur.
Verfügung..OSRAM.DALI-Koppler.können.auch.linienübergreifend.eingesetzt.werden.
Verfügung. DALI-Koppler können auch linienübergreifend eingesetzt werden.
Taster
An.die.Tasterkoppler.können.handelsübliche.Taster.oder.–.über.ein.e:bus-DALI-Gate-
way.–.auch.kapazitive.Glass.Touch.Bedienelemente.und.Touchscreens.angeschlos-
sen.werden..Siehe.separate.Anleitungen.
10
10 - 12 mm
Anschluss an K1, K2, K3, K4
DALI.Professional.Controller-4
VI.2010
