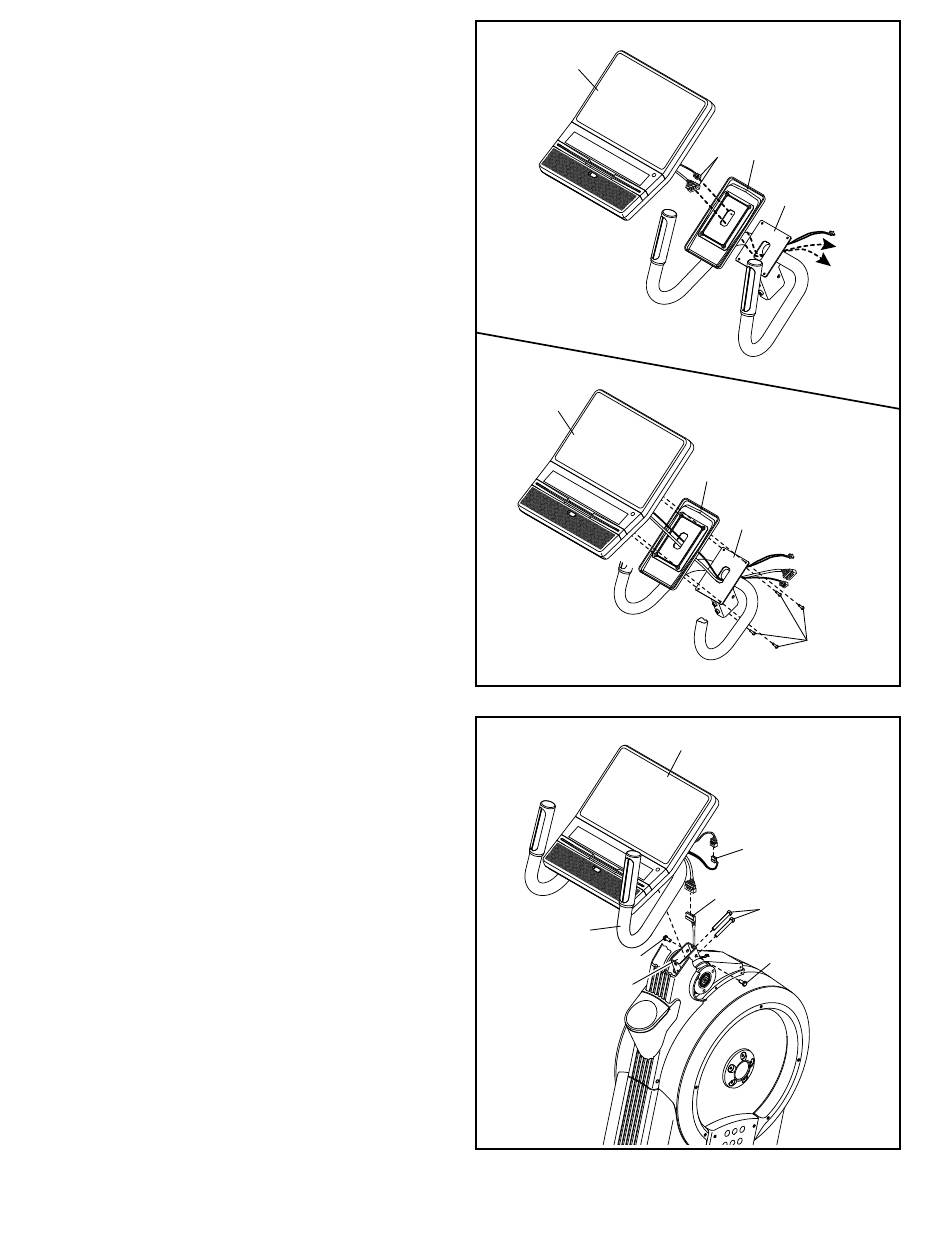

6. Siehe die obere Abbildung. Mit der Hilfe einer
zweiten Person richten Sie den Trainingscom-
puter (5), die Computerabdeckung (7) und die
Computerhalterung (4) aus, wie abgebildet.
Dann führen Sie die Kabel (A) am Trainingscom-
puter durch die Computerabdeckung und die
Computerhalterung.
Siehe die untere Abbildung. Tipp: Vermeiden
Sie es, die Kabel einzuklemmen. Befestigen
Sie den Trainingscomputer (5) und die Compu-
terabdeckung (7) mit vier M4 x 22mm Schrauben
(107) an der Computerhalterung (4). Drehen Sie
anfangs alle Schrauben lose ein, dann ziehen
Sie diese fest.
7. Während eine zweite Person die Computer-
halterung (4) in der Nähe des Rahmens (1) hält,
verbinden Sie die Kabel des Trainingscomputers
(5) mit dem Hauptkabel (115) und dem Pulskabel
(117). Tipp: Die Steckverbinder der Kabel
sollten ohne Schwierigkeit ineinandergleiten
und mit einem hörbaren Klicken einschnap-
pen. Sollte dies nicht der Fall sein, drehen
Sie einen der Steckverbinder und versuchen
es erneut.
Tipp: Vermeiden Sie es, die Kabel einzuklem-
men. Befestigen Sie die Computerhalterung (4)
mit zwei M8 x 86mm Schrauben (109) und zwei
M8 x 15mm Schrauben (96) am Rahmen (1).
Drehen Sie anfangs alle Schrauben lose ein,
dann ziehen Sie diese fest.
6
5
5
7
4
96
1
9
A
7
4
Vermeiden Sie
es, die Kabel
7
einzuklemmen
4
107
5
Vermeiden Sie
es, die Kabel
einzuklemmen
117
115
109
96
