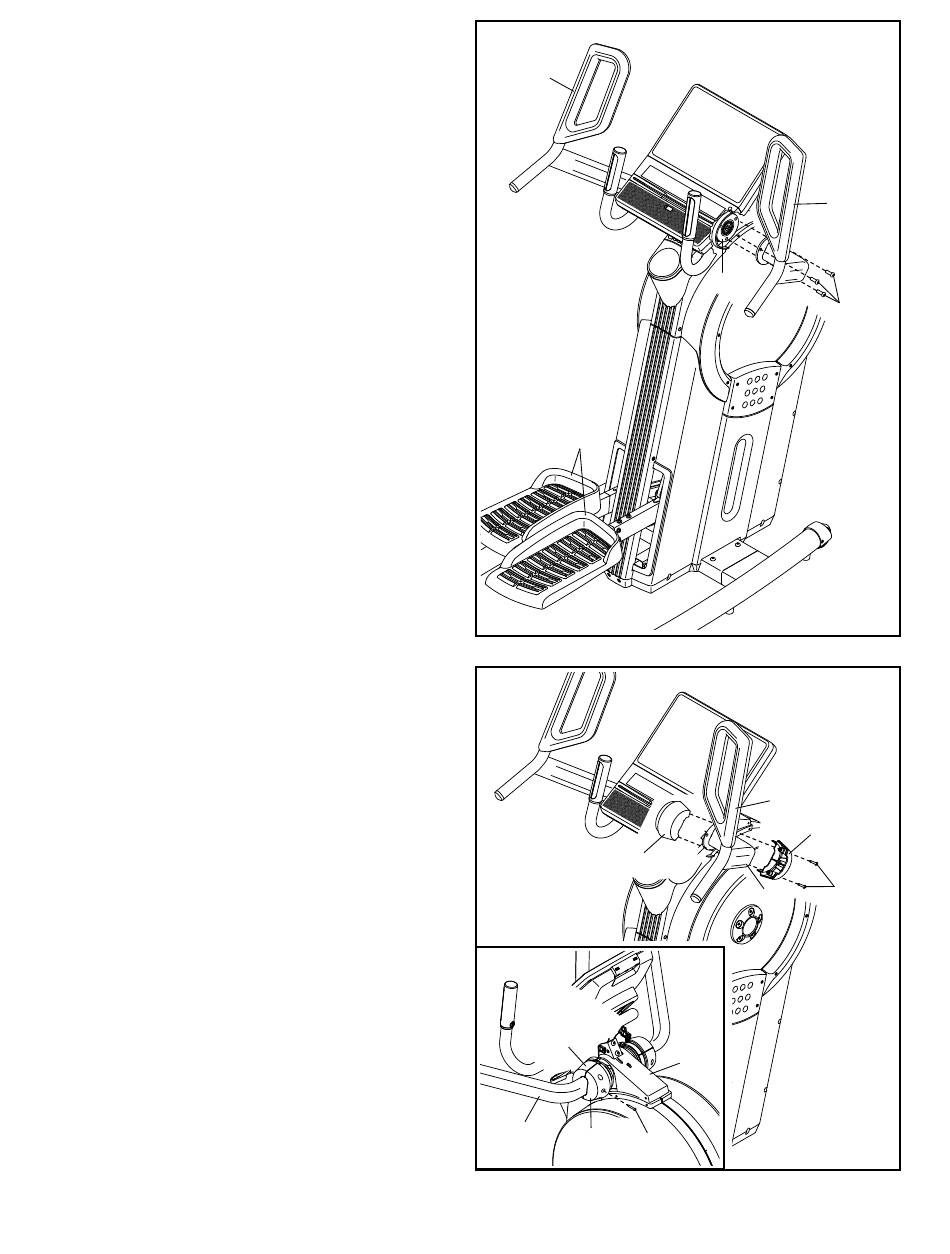

8. Identifizieren Sie die rechte und linke Griffstange
(10, 11).
Stellen Sie sicher, dass die Pedale (22, 23)
auf gleicher Höhe sind. Befestigen Sie die
rechte Griffstange (10) mit drei M8 x 25mm
Schrauben (105) am rechten Griffstangenarm
(15). Drehen Sie anfangs alle Schrauben
lose ein, dann ziehen Sie diese fest. Tipp: Es
wäre vielleicht leichter, die Schrauben festzu-
schrauben, wenn Sie die rechte Griffstange
drehen, damit Sie besser an die Schrauben
herankommen können.
Befestigen Sie die linke Griffstange (11) auf
die gleiche Weise.
9. Identifizieren Sie die hintere und vordere
Gelenkabdeckung (65, 66).
Drücken Sie einen Satz von einer hinteren und
einer vorderen Gelenkabdeckung (65, 66) um die
rechte Griffstange (10) in der Nähe der Biegung
(B) zusammen. Dann befestigen Sie diese anei-
nander mit zwei M4 x 22mm Schrauben (107).
Siehe Nebenbild. Schieben Sie die hintere
und vordere Gelenkabdeckung (65, 66) an
die Schutzabdeckung (12). Befestigen Sie die
vordere Gelenkabdeckung mit einer M4 x 22mm
Schraube (107) an der rechten Griffstange (10).
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Trainers.
8
11
22, 23
9
65
65
10
66
107
10
10
15
105
10
66
107
B
12
