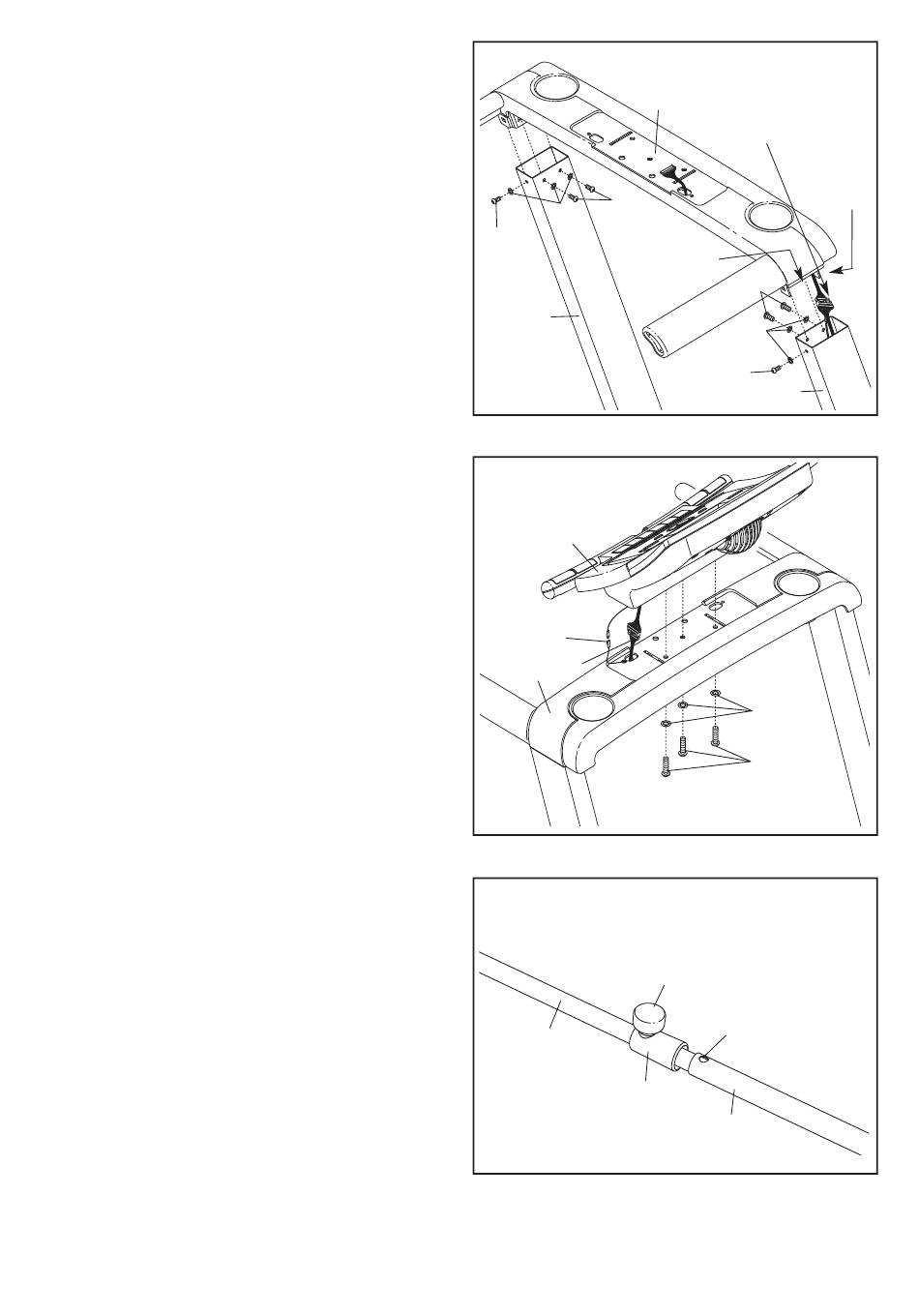

10. Schieben Sie die angedeuteten Verbindungs-
stücke durch den rechten Pfosten (78).
Schieben Sie zuerst die Vorderteile der
Klammern, die sich am Steg (95) befinden, in
die Pfosten (74, 78) ein und schieben Sie dann
die ganzen Klammern hinein. Achten Sie dabei
darauf, dass sich die Plastikkanten des
Stegs innerhalb der Pfosten befinden.
Vermeiden Sie dabei ein Abklemmen der
Drähte.
Befestigen Sie den Steg (95) mit sechs 1/4" x
1/2" Bolzen (7) und sechs 1/4" Zahnscheiben
(10); beginnen Sie die zwei anzeigte
Schraubbolzen zuerst vor den anderen vier
Schraubbolzen und festzieht sie dann. be-
ginnen Sie zuerst
Siehe Schritte 5 und 7. Ziehen Sie die vier 3/8"
x 4 1/2" Bolzen (6) fest.
11. Mithilfe einer zweiten Person halten Sie die
Computermontage an den Steg (95) hin.
Verbinden Sie den Stegdraht (52) mit dem
Computerdraht. Siehe Detailzeichnung in
Schritt 9. Die Verbindungsstücke sollten sich
leicht ineinander schieben lassen und ein-
schnappen. Sollte das nicht der Fall sein,
drehen Sie eines der Verbindungsstücke um
und versuchen Sie es noch einmal. WENN DIE
VERBINDUNGS-STUCKE NICHT RICHTIG
ZUSAMMENPASSEN, KONNTE DER
MONITOR BEIM EINSCHALTEN DES
STROMS BESCHADIGT WERDEN.
Verbinden Sie den Computererdungsdraht (101)
mit dem Computermontage-Erdungsdraht.
Schieben Sie die Drähte dann in die Compute-
rmontage hinein.
Befestigen Sie die Computermontage mit drei
3/8" x 1 1/4" Bolzen (5) und drei 3/8"
Zahnscheiben (9). Achten Sie darauf, die Drähte
nicht abzuklemmen.
12. Finden Sie die Lagerungssperre (53). Entfernen
Sie die Befestigung vom Ende des Rohres.
Achen Sie darauf, die Manschette über das
angedeutete Loch zu schieben und den
Verschlussknopf (54) im Loch zu verankern.
Ziehen Sie an der Manschette, um sicher zu
gehen, dass sie sich nicht von der Stelle be-
wegt.
All manuals and user guides at all-guides.com
10
10
95
7
10
7
74
11
Computer
montage
101
52
95
12
Rohr
Manschette
Verbindungs-
stücke
Vorderteil
Kante
7
10
7
78
9
5
54
Loch
53
