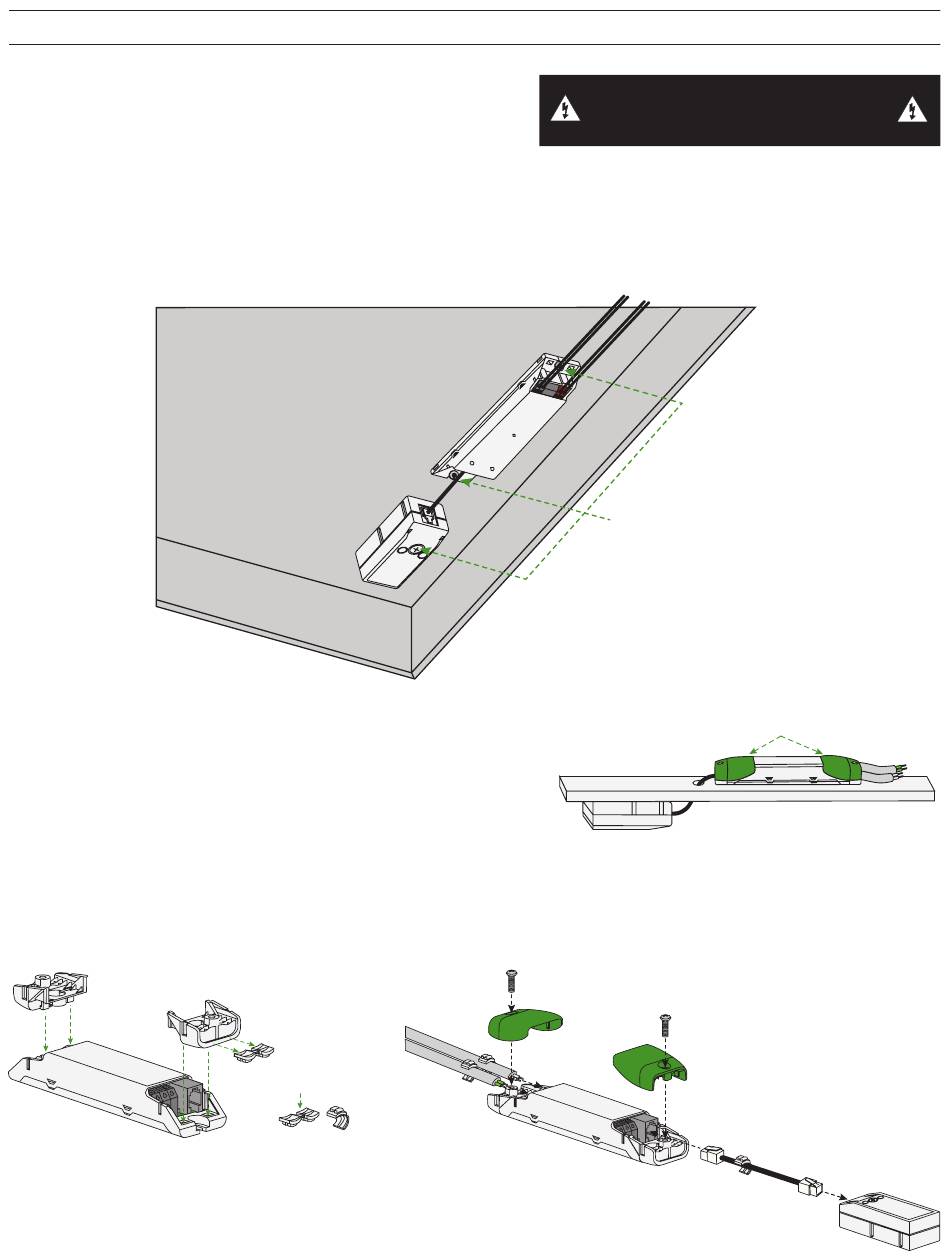

Intégration des Luminaires
Le coupleur DALI HF LS LI est destiné à l'intégration de luminaires
qui permet de contrôler le luminaire via DALI. Le détecteur est conçu
spécifiquement pour l'intégration de luminaires et nécessite une connexion
directe au coupleur DALI HF LS LI. Fixez le coupleur DALI HF LS LI et le
détecteur HF LS LI au luminaire à l'aide de vis (non fournies). Assurez-vous qu'ils sont montés suffisamment près pour que le câble du
détecteur inclus puisse être connecté. Installez le DALI HF LS LI uniquement dans des endroits secs et intérieurs. La tension d'entrée
recommandée est de 220 à 240 V, 50/60 Hz. Longueur de câble totale maximale de 300 m (984 ft) pour l'interface DALI et de détecteur
tiers.
REMARQUE: Une fois le coupleur DALI HF LS LI connecté à l'alimentation, appuyez sur le bouton SELECT pour allumer l'indicateur
LED. Une autre courte pression sur le bouton SELECT éteindra l'indicateur LED, sinon l'indicateur LED s'éteindra après
30 secondes.
Intégration au Plafond Indépendante
L'intégration indépendante au plafond est possible avec l'installation du KIT
ECO CI (commandé séparément), un kit de boîtier de décharge de traction.
Le coupleur DALI HF LS LI nécessite l'installation d'un ECO CI KIT pour
assurer la protection contre les contacts électriques.
Retirez les protège-câbles des bases ECO CI KIT et
placez les bases ECO CI KIT sur le coupleur
DALI HF LS LI. Poussez le centre du protège-câble
vers le bas et pliez-le pour permettre au protège-
câble de s'enrouler autour du câble.
Base du KIT ECO CI
(2X)
MONTAGE ET CÂBLAGE
DALI HF LS LI Coupleur
HF LS LI Détecteur
Installez les protège-câbles sur les câbles LINE IN, DALI et SENSOR,
puis connectez les fils dans le DALI HF LS LI Ports de coupleur. Placez
les couvercles ECO CI KIT sur le coupleur DALI HF LS LI et serrez les vis.
Connectez le HF LS LI Détecteur via la prise RJ10 à 4 pôles (4P4C) marquée
comme 'Détecteur' sur le dessus du boîtier. Un seul HF LS LI Le détecteur
doit être connecté au coupleur DALI HF LS LI.
Retirer le Protège-câble
(2X)
Pousser vers le bas et
plier le Protège-câble
AVERTISSEMENT : COUPER LE
COURANT AU DISJONCTEUR PRINCIPAL
AVANT D'INSTALLER LE CÂBLAGE.
ENTRÉE LIGNE
DALI
Des vis
Couvercle du KIT ECO CI
(2X)
ENTRÉE LIGNE
DALI
5
ECO CI KIT
COUPLEUR
DÉTECTEUR
