AKR 433-444-453
AKR 464-466-467

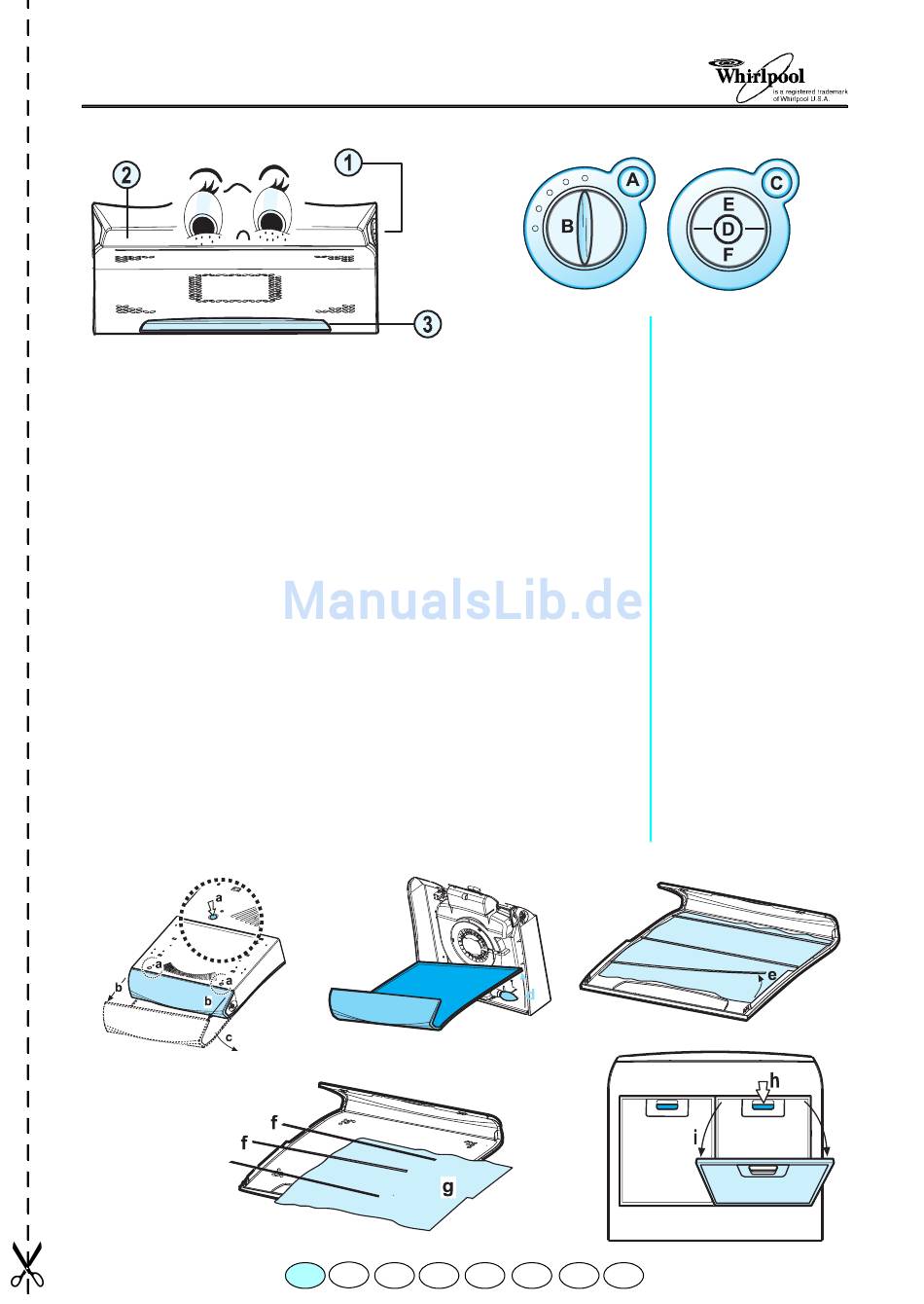

1. Bedienfeld
2. Fettfilter (im Innern des Ansauggitters oder
direkt außen angebracht)
3. Beleuchtung
Achtung! Beim Modell AKR 467 sind zwei 20W-
Halogenlampen angebracht.
ENTNAHME UND REINIGUNG DES
FETTFILTERS:
1. Ziehen Sie den Stecker heraus oder schalten
Sie die Stromversorgung aus.
2. Modell mit im Innern des Ansauggitters
angebrachtem Fettfilter:
- Öffnen Sie das Ansauggitter.
- Drücken Sie die Tasten (Abb. 1a-b-c, Abb.
2d), um das Ansauggitter zu lösen (halten Sie
das Gitter, so dass dieses nicht herunterfallen
kann).
- Nehmen Sie die Haltevorrichtung des
Fettfilters heraus (Abb. 3e, Abb. 4f).
- Entnehmen Sie den verschmutzten Fettfilter
(Abb. 4g).
Modelle mit direkt außen angebrachtem
Fettfilter:
- Ziehen Sie die Griffe des Fettfilters nach
hinten (Abb. 5h), anschließend nach unten
(Abb. 5i).
3. Führen Sie nach der Reinigung des Fettfilters
für die Montage alle Schritte in umgekehrter
Reihenfolge aus. Stellen Sie dabei sicher, dass
der Filter die gesamte Absaugfläche abdeckt.
Wenn ein Ansauggitter vorhanden ist, reinigen
Sie dieses mit warmem Seifenwasser.
ABB. 1
ABB. 4
5019 100 75158
PRODUKTANGABEN
ABB. 2
D GB F NL
BEDIENFELD
AKR 433 - 444
A. Taste
Beleuchtung
EIN/AUS.
B. Drehschalter für
die Wahl der
Ansaugleistung: 3
Stufen beim Modell
AKR433, 3 Stufen
Hochleistungsstufe
beim Modell
AKR444.
ABB. 3
ABB. 5
E P I GR
AKR 453 - 464
AKR 466 - 467
C. Taste EIN/AUS
Beleuchtung (Bei den
Modellen AKR453 und
AKR464 sind zwei
Betriebsarten möglich:
Beleuchtung soft:
Taste einmal drücken.
Beleuchtung intensiv:
Taste zweimal
drücken).
Drücken Sie die Taste
erneut, um das Licht
auszuschalten.
D. Schalter EIN/AUS
Motor.
E. Taste Ansaugleistung
erhöhen, 3 Stufen bei
Modell AKR453,
3 Stufen +
Hochleistungsstufe bei
den Modellen AKR464-
466-467.
F. Taste
Geschwindigkeit
(Leistung) erhöhen.
