75157.fm5 Page 5 Monday, February 21, 2000 4:11 PM

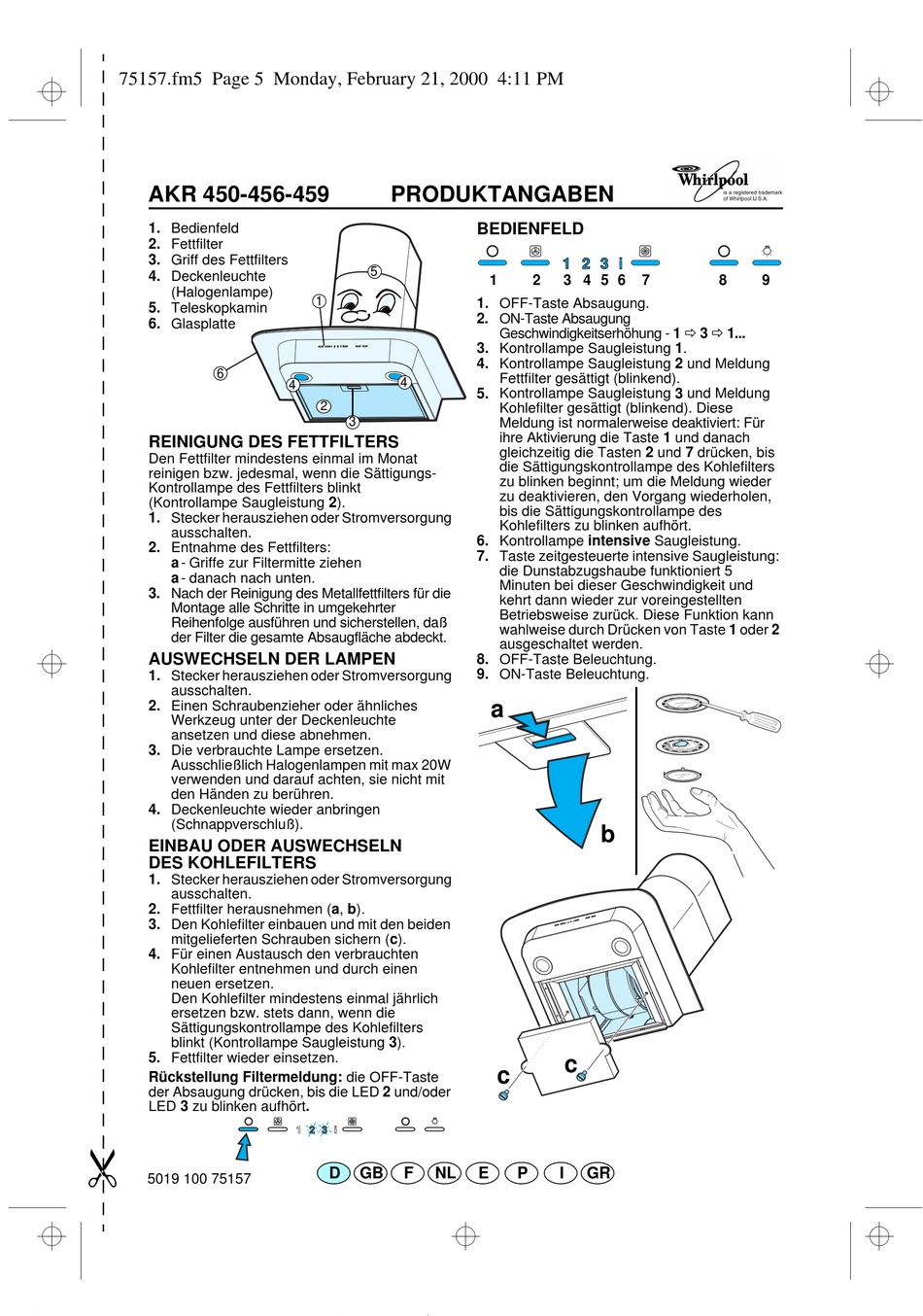

AKR 450-456-459
1. Bedienfeld
2. Fettfilter
3. Griff des Fettfilters
4. Deckenleuchte
(Halogenlampe)
5. Teleskopkamin
6. Glasplatte
6
4
REINIGUNG DES FETTFILTERS
Den Fettfilter mindestens einmal im Monat
reinigen bzw. jedesmal, wenn die Sättigungs-
Kontrollampe des Fettfilters blinkt
(Kontrollampe Saugleistung 2).
1. Stecker herausziehen oder Stromversorgung
ausschalten.
2. Entnahme des Fettfilters:
a - Griffe zur Filtermitte ziehen
a - danach nach unten.
3. Nach der Reinigung des Metallfettfilters für die
Montage alle Schritte in umgekehrter
Reihenfolge ausführen und sicherstellen, daß
der Filter die gesamte Absaugfläche abdeckt.
AUSWECHSELN DER LAMPEN
1. Stecker herausziehen oder Stromversorgung
ausschalten.
2. Einen Schraubenzieher oder ähnliches
Werkzeug unter der Deckenleuchte
ansetzen und diese abnehmen.
3. Die verbrauchte Lampe ersetzen.
Ausschließlich Halogenlampen mit max 20W
verwenden und darauf achten, sie nicht mit
den Händen zu berühren.
4. Deckenleuchte wieder anbringen
(Schnappverschluß).
EINBAU ODER AUSWECHSELN
DES KOHLEFILTERS
1. Stecker herausziehen oder Stromversorgung
ausschalten.
2. Fettfilter herausnehmen (a, b).
3. Den Kohlefilter einbauen und mit den beiden
mitgelieferten Schrauben sichern (c).
4. Für einen Austausch den verbrauchten
Kohlefilter entnehmen und durch einen
neuen ersetzen.
Den Kohlefilter mindestens einmal jährlich
ersetzen bzw. stets dann, wenn die
Sättigungskontrollampe des Kohlefilters
blinkt (Kontrollampe Saugleistung 3).
5. Fettfilter wieder einsetzen.
Rückstellung Filtermeldung: die OFF-Taste
der Absaugung drücken, bis die LED 2 und/oder
LED 3 zu blinken aufhört.
5019 100 75157
PRODUKTANGABEN
BEDIENFELD
5
1
1
1. OFF-Taste Absaugung.
2. ON-Taste Absaugung
3. Kontrollampe Saugleistung 1.
4. Kontrollampe Saugleistung 2 und Meldung
4
5. Kontrollampe Saugleistung 3 und Meldung
2
3
6. Kontrollampe intensive Saugleistung.
7. Taste zeitgesteuerte intensive Saugleistung:
8. OFF-Taste Beleuchtung.
9. ON-Taste Beleuchtung.
D
GB
F
NL
E
2
3 4 5 6
7
Geschwindigkeitserhöhung - 1 Ö 3 Ö 1...
Fettfilter gesättigt (blinkend).
Kohlefilter gesättigt (blinkend). Diese
Meldung ist normalerweise deaktiviert: Für
ihre Aktivierung die Taste 1 und danach
gleichzeitig die Tasten 2 und 7 drücken, bis
die Sättigungskontrollampe des Kohlefilters
zu blinken beginnt; um die Meldung wieder
zu deaktivieren, den Vorgang wiederholen,
bis die Sättigungskontrollampe des
Kohlefilters zu blinken aufhört.
die Dunstabzugshaube funktioniert 5
Minuten bei dieser Geschwindigkeit und
kehrt dann wieder zur voreingestellten
Betriebsweise zurück. Diese Funktion kann
wahlweise durch Drücken von Taste 1 oder 2
ausgeschaltet werden.
a
b
c
c
P
I
GR
8
9
