Anlagenausführung 2

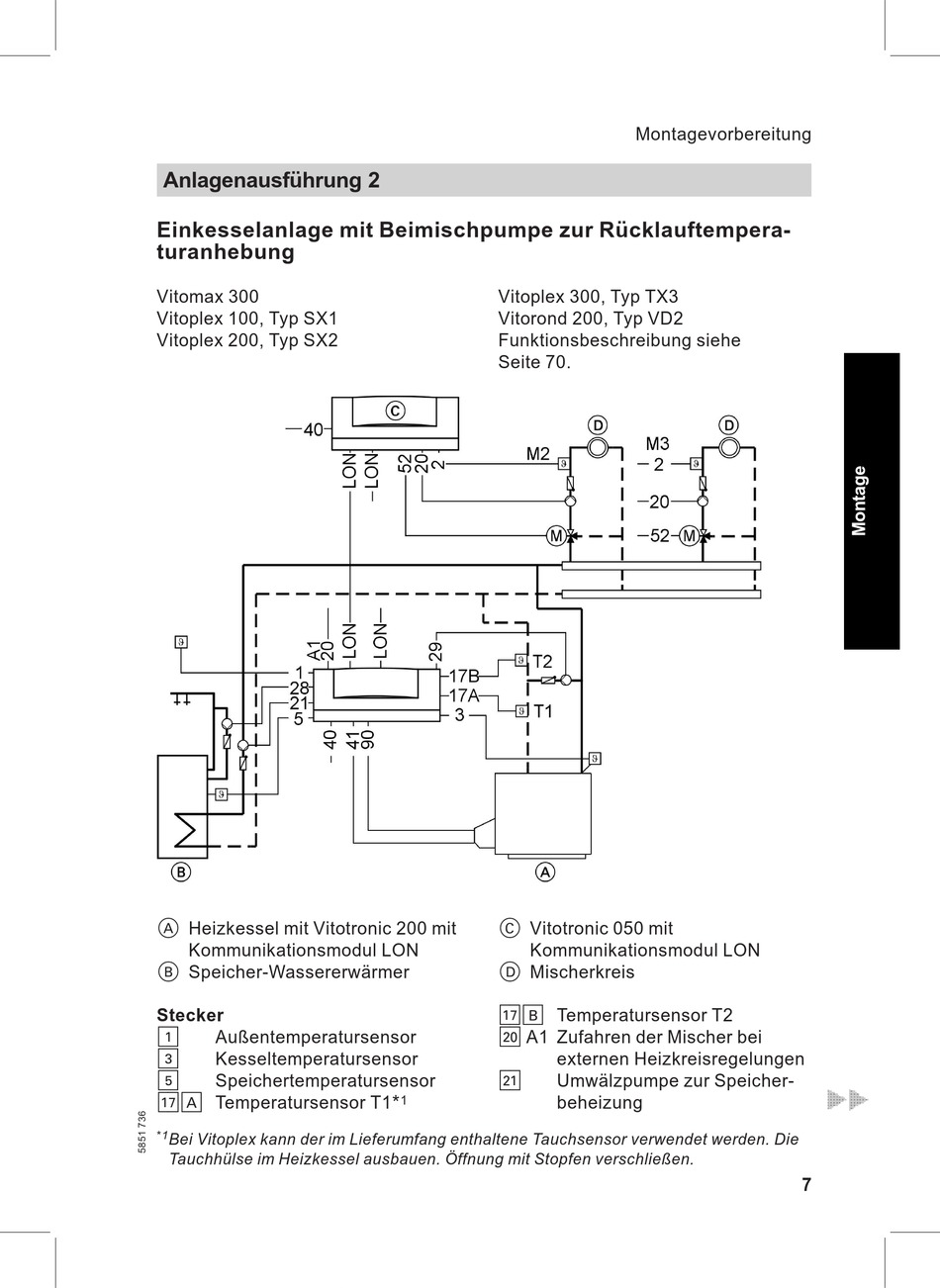

Einkesselanlage mit Beimischpumpe zur Rücklauftempera-
turanhebung
Vitomax 300
Vitoplex 100, Typ SX1
Vitoplex 200, Typ SX2
A Heizkessel mit Vitotronic 200 mit
Kommunikationsmodul LON
B Speicher-Wassererwärmer
Stecker
! Außentemperatursensor
§ Kesseltemperatursensor
% Speichertemperatursensor
aJA Temperatursensor T1
*1
Bei Vitoplex kann der im Lieferumfang enthaltene Tauchsensor verwendet werden. Die
Tauchhülse im Heizkessel ausbauen. Öffnung mit Stopfen verschließen.
Vitoplex 300, Typ TX3
Vitorond 200, Typ VD2
Funktionsbeschreibung siehe
Seite 70.
C Vitotronic 050 mit
Kommunikationsmodul LON
D Mischerkreis
aJB Temperatursensor T2
sÖ A1 Zufahren der Mischer bei
externen Heizkreisregelungen
sA Umwälzpumpe zur Speicher-
*
1 beheizung
