4. Halten Sie das Seitenleitwerk zentriert in der Mitte, und ziehen Sie die Schraube am Mitnehmer fest.
5. Halten Sie das Höhenleitwerk zentriert in der Mitte, und ziehen Sie die Schraube am Mitnehmer fest.
4

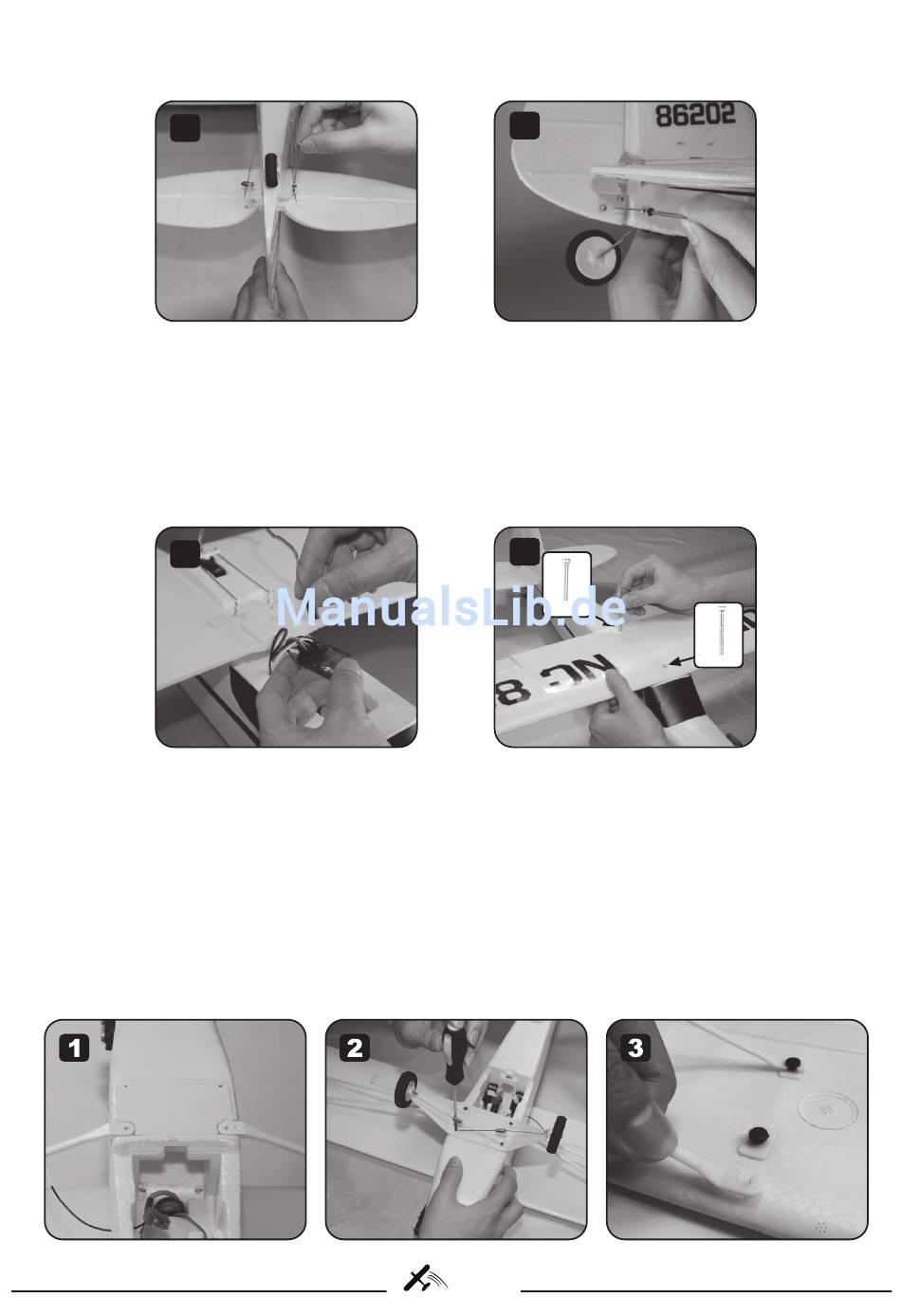

SCHRITT 2: DEN HAUPTFLÜGEL MONTIEREN
1. Stecken Sie das Querruder Servokabel an den Empfänger im Rumpf.
HINWEIS: Die Motor, - Ruder- und Höhenruder Servokabel sind schon mit dem Empfänger verbunden.
2. Platzieren Sie den Hauptflügel auf dem Rumpf. Mit dem mitgelieferten Innensechskantschlüssel schrauben
Sie eine M3x25mm Schraube in der Rückseite und eine M3x30mm in die Vorderseite.
1
SCHRITT 3: FLÜGELSTREBEN MONTIEREN
1. Platzieren Sie die Flügelstreben L1 und L2 an der rechten Flügelunterseite, und die Flügelstreben R1 und R2
an der linken unteren Seite, wie gezeigt.
HINWEIS: L1, L2 R1 und R2 sind auf den Streben gekennzeichnet. Außerdem haben L1 und L2 am hinteren
Teil eine andere Form, als R1 und R2.
2. Stellen Sie das Fahrwerk vorsichtig auf den Rumpf und schrauben dieses mit den vier 2.6x10mm
Schrauben fest.
3. Mit den vier 2.8x8mm Schrauben schrauben Sie die 4 Flügelstreben am Flügel fest.
5
2
M3x25mm
seite 4
M3x30mm
