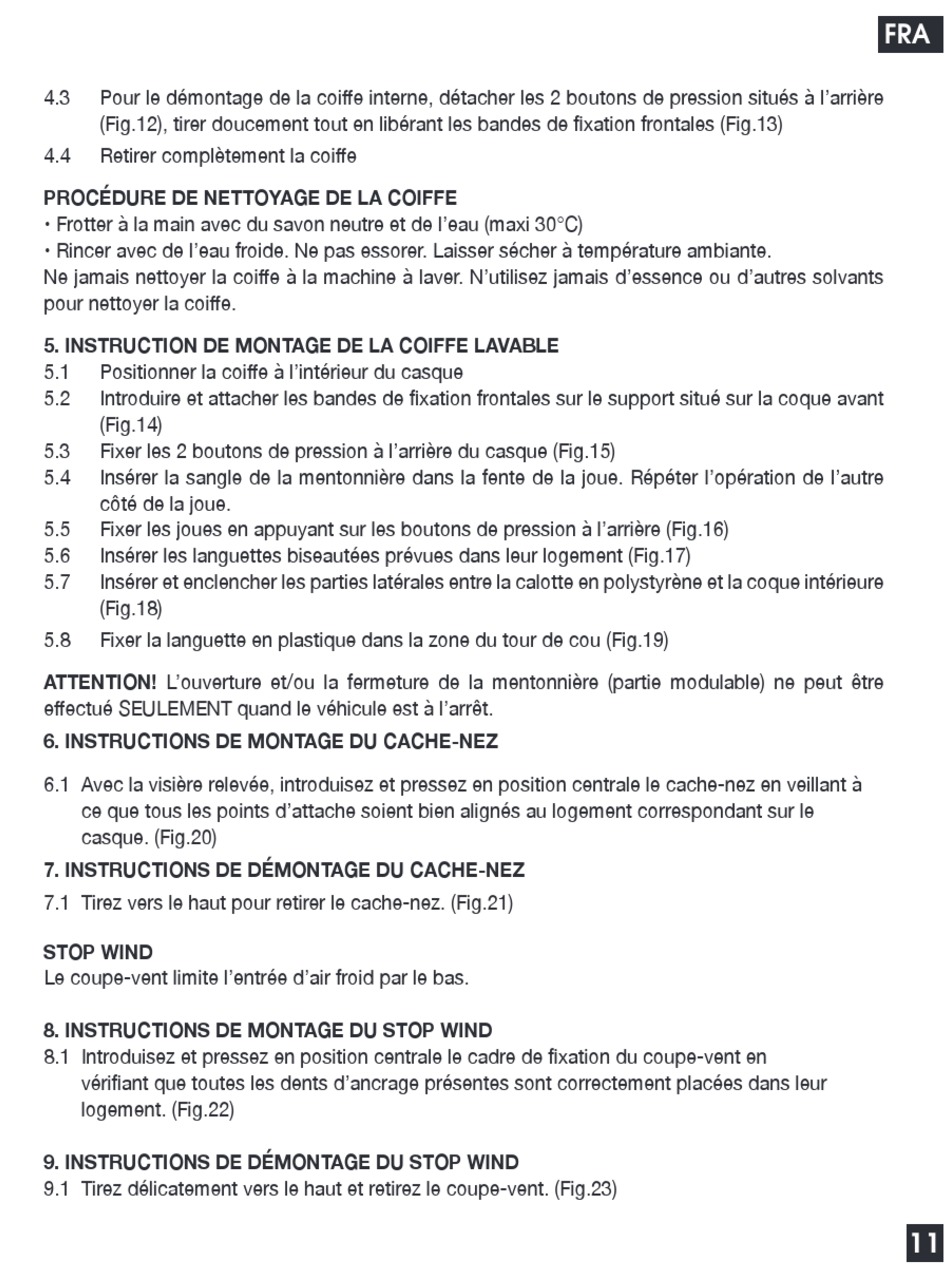

Caberg FLIP-UP LEVO X Bedienungsanleitung Seite 11

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 8
4.3
Pour le démontage de la coife interne, détacher les 2 boutons de pression situés à l'arrière
(Fig.12), tirer doucement tout en libérant les bandes de xation rontales (Fig.13)
4.4
Retirer complètement la coife
PROCÉDURE DE NETTOYAGE DE LA COIFFE
• Frotter à la main avec du savon neutre et de l'eau (maxi 30°C)
• Rincer avec de l'eau roide. Ne pas essorer. Laisser sécher à température ambiante.
Ne jamais nettoyer la coife à la machine à laver. N'utilisez jamais d'essence ou d'autres solvants
pour nettoyer la coife.
5. INSTRUCTION DE MONTAGE DE LA COIFFE LAVABLE
5.1
Positionner la coife à l'intérieur du casque
5.2
Introduire et attacher les bandes de xation rontales sur le support situé sur la coque avant
(Fig.14)
5.3
Fixer les 2 boutons de pression à l'arrière du casque (Fig.15)
5.4
Insérer la sangle de la mentonnière dans la ente de la joue. Répéter l'opération de l'autre
côté de la joue.
5.5
Fixer les joues en appuyant sur les boutons de pression à l'arrière (Fig.16)
5.6
Insérer les languettes biseautées prévues dans leur logement (Fig.17)
5.7
Insérer et enclencher les parties latérales entre la calotte en polystyrène et la coque intérieure
(Fig.18)
5.8
Fixer la languette en plastique dans la zone du tour de cou (Fig.19)
ATTENTION! L'ouverture et/ou la ermeture de la mentonnière (partie modulable) ne peut être
efectué SEULEMENT quand le véhicule est à l'arrêt.
6. INSTRUCTIONS DE MONTAGE DU CACHE-NEZ
6.1 Avec la visière relevée, introduisez et pressez en position centrale le cache-nez en veillant à
ce que tous les points d'attache soient bien alignés au logement correspondant sur le
casque. (Fig.20)
7. INSTRUCTIONS DE DÉMONTAGE DU CACHE-NEZ
7.1 Tirez vers le haut pour retirer le cache-nez. (Fig.21)
STOP WIND
Le coupe-vent limite l'entrée d'air roid par le bas.
8. INSTRUCTIONS DE MONTAGE DU STOP WIND
8.1 Introduisez et pressez en position centrale le cadre de xation du coupe-vent en
vériant que toutes les dents d'ancrage présentes sont correctement placées dans leur
logement. (Fig.22)
9. INSTRUCTIONS DE DÉMONTAGE DU STOP WIND
9.1 Tirez délicatement vers le haut et retirez le coupe-vent. (Fig.23)
FRA
11
