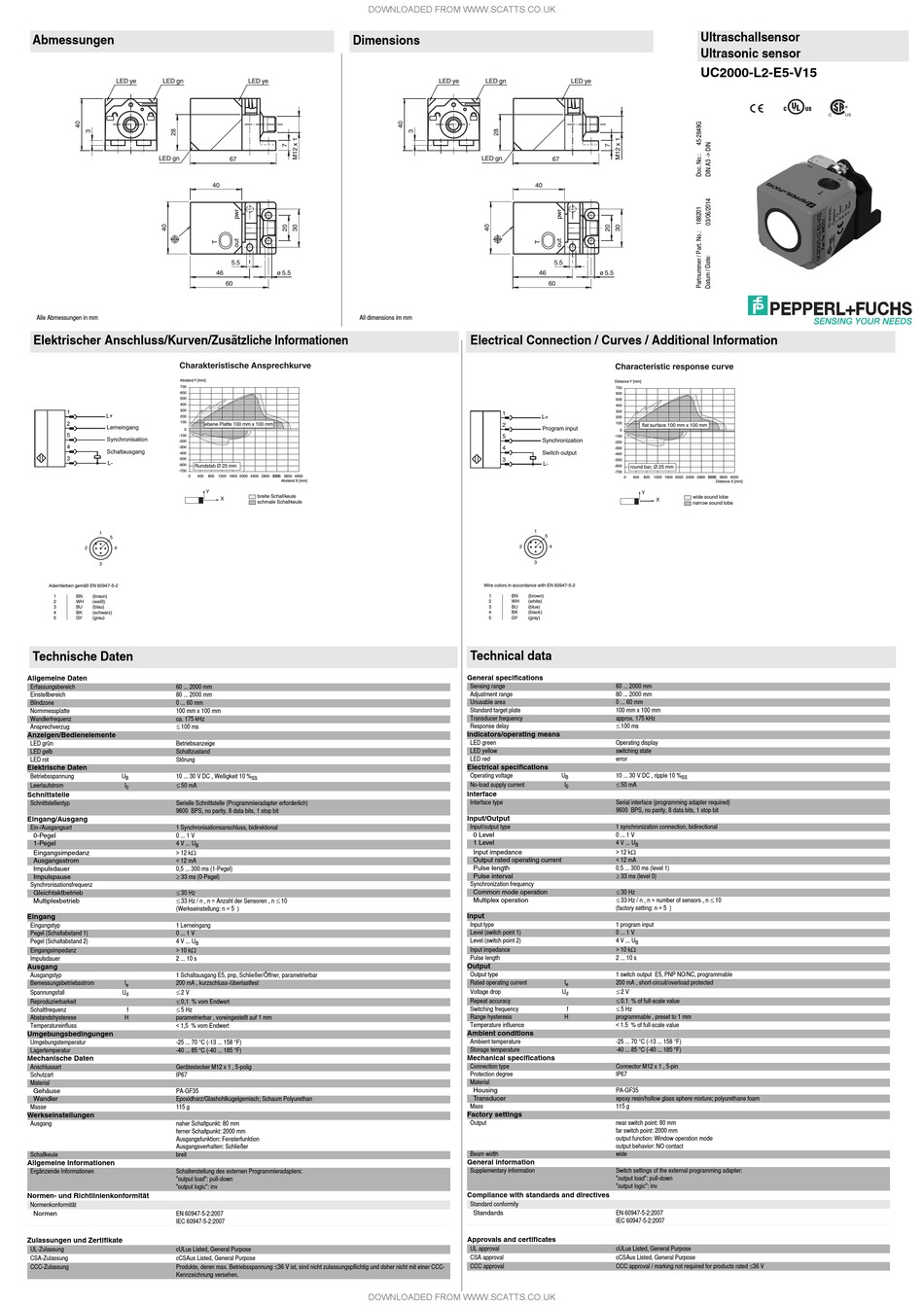

Pepperl+Fuchs UC2000-L2-E5-V15 Kurzanleitung

Abmessungen
LED ye LED gn
LED gn
Alle Abmessungen in mm
Elektrischer Anschluss/Kurven/Zusätzliche Informationen
Charakteristische Ansprechkurve
Abstand Y [mm]
700
600
500
400
1 300
L+
200
2
100
Lerneingang
0
5
-100
Synchronisation
-200
4
-300
Schaltausgang
-400
3
-500
L-
-600
Rundstab Ø 25 mm
-700
0 400
1
5
2 4
3
Adernfarben gemäß EN 60947-5-2
1 BN (braun)
2 WH (weiß)
3 BU (blau)
4 BK (schwarz)
5 GY (grau)
Technische Daten
Allgemeine Daten
Erfassungsbereich 60 ... 2000 mm
Einstellbereich 80 ... 2000 mm
Blindzone 0 ... 60 mm
Normmessplatte 100 mm x 100 mm
Wandlerfrequenz ca. 175 kHz
 100 ms
Ansprechverzug
Anzeigen/Bedienelemente
LED grün Betriebsanzeige
LED gelb Schaltzustand
LED rot Störung
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC , Welligkeit 10 %
B
 50 mA
Leerlaufstrom I
0
Schnittstelle
Serielle Schnittstelle (Programmieradapter erforderlich) 
Schnittstellentyp
9600 BPS, no parity, 8 data bits, 1 stop bit
Eingang/Ausgang
Ein-/Ausgangsart 1 Synchronisationsanschluss, bidirektional
0-Pegel 0 ... 1 V
1-Pegel 4 V ... U
B
Eingangsimpedanz > 12 k
Ausgangsstrom < 12 mA
Impulsdauer 0,5 ... 300 ms (1-Pegel)
 33 ms (0-Pegel)
Impulspause
Synchronisationsfrequenz
 30 Hz
Gleichtaktbetrieb
 33 Hz / n , n = Anzahl der Sensoren , n  10 
Multiplexbetrieb
(Werkseinstellung: n = 5 )
Eingang
Eingangstyp 1 Lerneingang
Pegel (Schaltabstand 1) 0 ... 1 V
Pegel (Schaltabstand 2) 4 V ... U
B
Eingangsimpedanz > 10 k
Impulsdauer 2 ... 10 s
Ausgang
Ausgangstyp 1 Schaltausgang E5, pnp, Schließer/Öffner, parametrierbar
Bemessungsbetriebsstrom I 200 mA , kurzschluss-/überlastfest
e
 2 V
Spannungsfall U
d
 0,1 % vom Endwert
Reproduzierbarkeit
 5 Hz
Schaltfrequenz f
Abstandshysterese H parametrierbar , voreingestellt auf 1 mm
Temperatureinfluss < 1,5 % vom Endwert
Umgebungsbedingungen
Umgebungstemperatur -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart Gerätestecker M12 x 1 , 5-polig
Schutzart IP67
Material
Gehäuse PA-GF35
Wandler Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan
Masse 115 g
Werkseinstellungen
naher Schaltpunkt: 80 mm 
Ausgang
ferner Schaltpunkt: 2000 mm 
Ausgangsfunktion: Fensterfunktion 
Ausgangsverhalten: Schließer
Schallkeule breit
Allgemeine Informationen
Schalterstellung des externen Programmieradapters: 
Ergänzende Informationen
"output load": pull-down 
"output logic": inv
Normen- und Richtlinienkonformität
Normenkonformität
EN 60947-5-2:2007 
Normen
IEC 60947-5-2:2007
Zulassungen und Zertifikate
UL-Zulassung cULus Listed, General Purpose
CSA-Zulassung cCSAus Listed, General Purpose
Produkte, deren max. Betriebsspannung 36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-
CCC-Zulassung
Kennzeichnung versehen.
DOWNLOADED FROM WWW.SCATTS.CO.UK
Dimensions
LED ye
67
40
5.5
46 ø 5.5
60
All dimensions im mm
ebene Platte 100 mm x 100 mm
800 1200 1600 2000 2400 2800 3200 3200 3600 4000
Abstand X [mm]
Y
breite Schallkeule
X
schmale Schallkeule
SS
DOWNLOADED FROM WWW.SCATTS.CO.UK
LED ye LED gn LED ye
LED gn
67
40
5.5
46 ø 5.5
60
Electrical Connection / Curves / Additional Information
1
L+
2
Program input
5
Synchronization
4
Switch output
3
L-
1
5
2 4
3
Wire colors in accordance with EN 60947-5-2
1 BN (brown)
2 WH (white)
3 BU (blue)
4 BK (black)
5 GY (gray)
Technical data
General specifications
Sensing range
Adjustment range
Unusable area
Standard target plate
Transducer frequency
Response delay
Indicators/operating means
LED green
LED yellow
LED red
Electrical specifications
Operating voltage U
B
No-load supply current I
0
Interface
Interface type
Input/Output
Input/output type
0 Level
1 Level
Input impedance
Output rated operating current
Pulse length
Pulse interval
Synchronization frequency
Common mode operation
Multiplex operation
Input
Input type
Level (switch point 1)
Level (switch point 2)
Input impedance
Pulse length
Output
Output type
Rated operating current I
e
Voltage drop U
d
Repeat accuracy
Switching frequency f
Range hysteresis H
Temperature influence
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Connection type
Protection degree
Material
Housing
Transducer
Mass
Factory settings
Output
Beam width
General information
Supplementary information
Compliance with standards and directives
Standard conformity
Standards
Approvals and certificates
UL approval
CSA approval
CCC approval

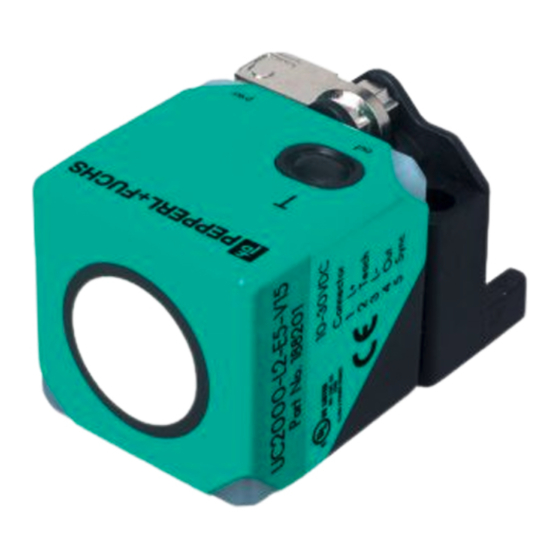

Ultraschallsensor
Ultrasonic sensor
UC2000-L2-E5-V15
Characteristic response curve
Distance Y [mm]
700
600
500
400
300
200
100
flat surface 100 mm x 100 mm
0
-100
-200
-300
-400
-500
-600
round bar, Ø 25 mm
-700
0 400 800 1200 1600 2000 2400 2800 3200 3200 3600 4000
Distance X [mm]
Y
wide sound lobe
X
narrow sound lobe
60 ... 2000 mm
80 ... 2000 mm
0 ... 60 mm
100 mm x 100 mm
approx. 175 kHz
 100 ms
Operating display
switching state
error
10 ... 30 V DC , ripple 10 %
SS
 50 mA
Serial interface (programming adapter required) 
9600 BPS, no parity, 8 data bits, 1 stop bit
1 synchronization connection, bidirectional
0 ... 1 V
4 V ... U
B
> 12 k
< 12 mA
0.5 ... 300 ms (level 1)
 33 ms (level 0)
 30 Hz
 33 Hz / n , n = number of sensors , n  10 
(factory setting: n = 5 )
1 program input
0 ... 1 V
4 V ... U
B
> 10 k
2 ... 10 s
1 switch output E5, PNP NO/NC, programmable
200 mA , short-circuit/overload protected
 2 V
 0.1 % of full-scale value
 5 Hz
programmable , preset to 1 mm
< 1.5 % of full-scale value
-25 ... 70 °C (-13 ... 158 °F)
-40 ... 85 °C (-40 ... 185 °F)
Connector M12 x 1 , 5-pin
IP67
PA-GF35
epoxy resin/hollow glass sphere mixture; polyurethane foam
115 g
near switch point: 80 mm 
far switch point: 2000 mm 
output function: Window operation mode 
output behavior: NO contact
wide
Switch settings of the external programming adapter: 
"output load": pull-down 
"output logic": inv
EN 60947-5-2:2007 
IEC 60947-5-2:2007
cULus Listed, General Purpose
cCSAus Listed, General Purpose
CCC approval / marking not required for products rated 36 V
