Hoymiles HMS-1800-4T Benutzerhandbuch Seite 13

Einphasiger Mikro-Wechselrichter HMS-1600/1800/2000
5. Mikro-Wechselrichter installieren

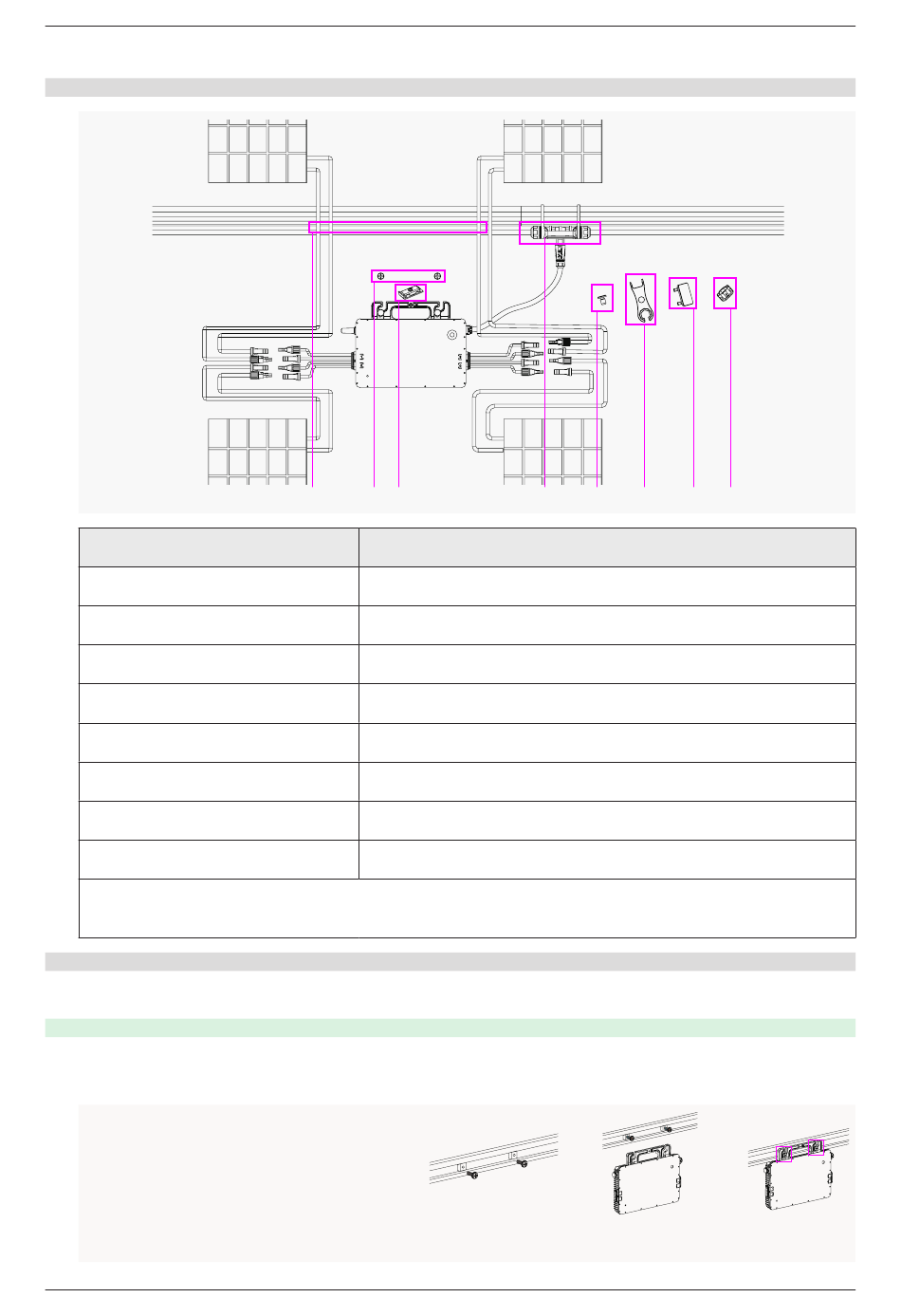

5.1 Zubehör
A
B
C
D
E
F
G
H
*Hinweis: Alle oben genannten Zubehörteile sind nicht im Lieferumfang enthalten und müssen separat
erworben werden.
5.2 Installationsschritte
Die Reihenfolge von Schritt 1 und Schritt 2 kann je nach Bedarf umgekehrt werden.
Schritt 1. Planung und Installation des Mikro-Wechselrichters
A) Markieren Sie entsprechend der Anordnung der PV-Module die Position jedes Mikro-Wechselrichters
auf der Schiene.
B) Drehen Sie die Schraube etwas in die
Schiene ein.
C) Hängen Sie den Mikro-Wechselrichter
in die Schrauben ein und ziehen Sie die
Schrauben an. Die Seite mit der silbernen
Abdeckung des Mikro-Wechselrichters
muss zum Solarmodul weisen.
© 2022 Hoymiles Power Electronics Inc. Alle Rechte vorbehalten.
A B C
M8 x 25-Schrauben (vom Installateur bereitgestellt)
AC-Trunk-Kabel-Steckverbinder-Entsperrwerkzeug
AC-Trunk-Kabelanschluss-Trennwerkzeug
D E F
Beschreibung
AC-Trunk-Kabel, 12/10 AWG-Kabel
Erdungselektrode
AC-Trunk-Kabel-Steckverbinder
AC-Trunk-Kabel-Anschlusskappe
AC-Trunk-Kabel-Endkappe
Informationen zur Installation
G H
Anzugsdrehmoment: 9 Nm
13
